7.13. Finestra di aggancio "Configuratore" / "Assemblaggio"
7.13.4. Creare un sottogruppo
Indietro  Avanti

7.13.4. Creare un sottogruppo

7.13.4.1. Fornire i componenti necessari per la configurazione
7.13.4.2. Inserire una doppia trave a T nella "sovrastruttura" utilizzando la regola
7.13.4.3. Condizione di inserimento per travi a T doppie
7.13.4.4. Aggiungere un punto di connessione di rilascio per la parte iniziale
7.13.4.5. Inserire la fascetta per tubi nella struttura utilizzando il regolo
7.13.4.6. Impostazione di rilasci variabili
7.13.4.7. Condizione dell'inserto per la fascetta per tubi
7.13.4.8. Allineare il morsetto del tubo

Oltre alla possibilità di combinare i singoli pezzi per formare un assieme, è possibile collegare i singoli pezzi agli assiemi o gli assiemi agli assiemi.

Nell'esempio seguente, una fascetta per tubi [gruppo] deve essere posizionata su un supporto (profilo) [parte singola].

[Nota]Nota

Essi sono disponibili nel catalogo di formazione in training/subassembly.

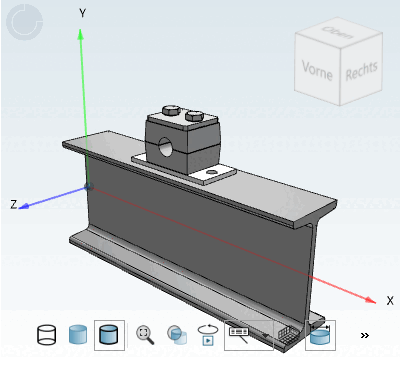

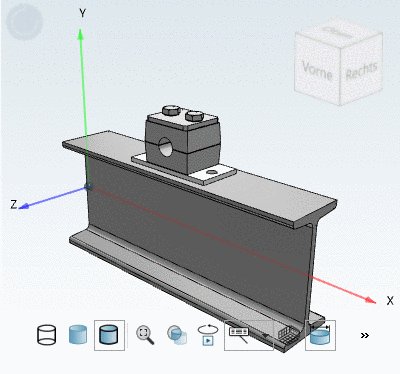

Figura 7.1058.
