7.13.4.1. Fornire i componenti necessari per la configurazione

  1. Sotto training/subassembly/finished Oltre alla configurazione originale, traeger_schelle_asmcfg.prj un nuovo proprio.

    A tale scopo, fare clic sul comando del menu contestuale in finished Nuovo progetto [New project].

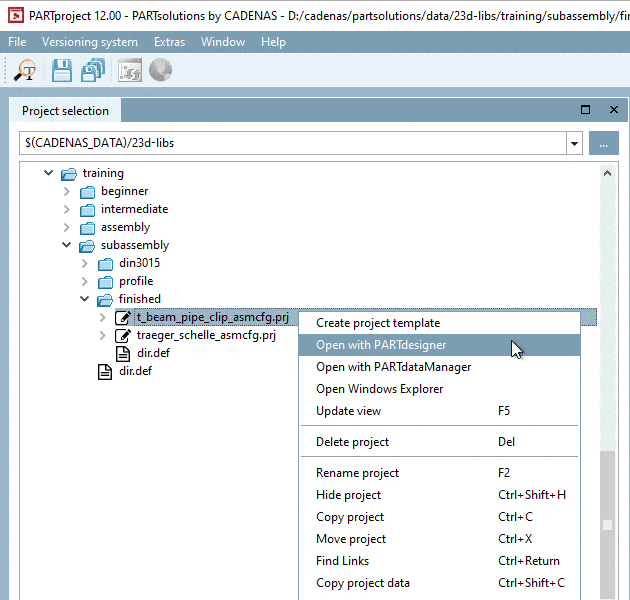

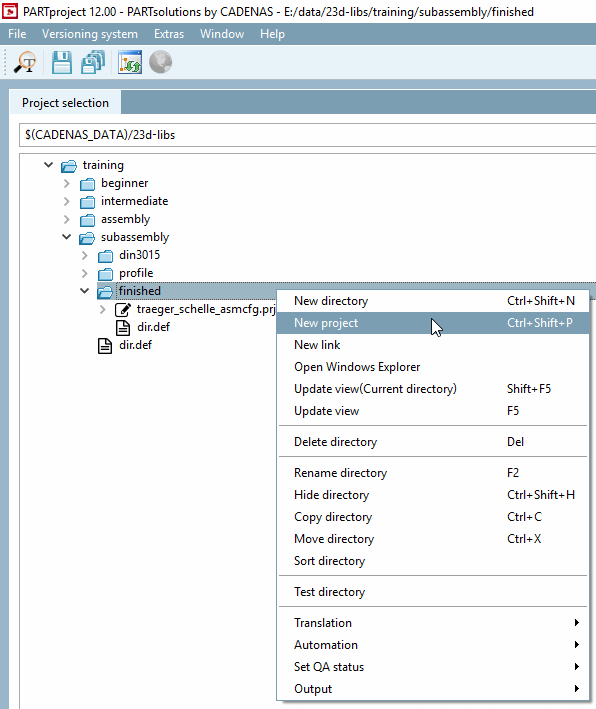

    Chiamata: Nuovo progetto [New project]

    Figura 7.1059. Chiamata: Nuovo progetto [New project]

    -> Si apre la finestra di dialogo corrispondente.

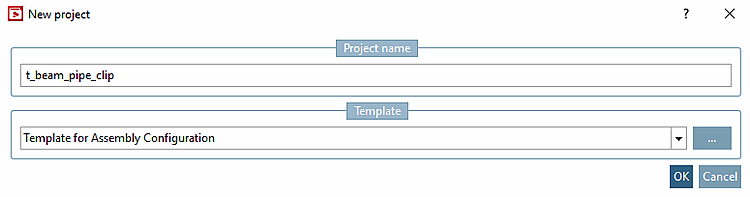

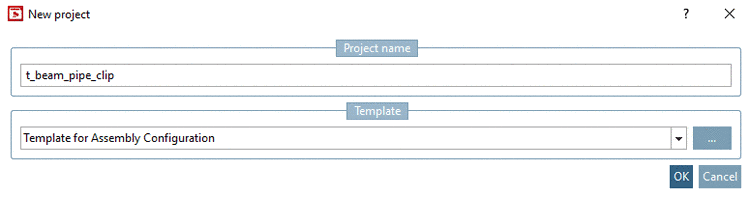

    Nuovo progetto [New project] "traeger_schelle_test

    Figura 7.1060.  Nuovo progetto [New project] "traeger_schelle_test

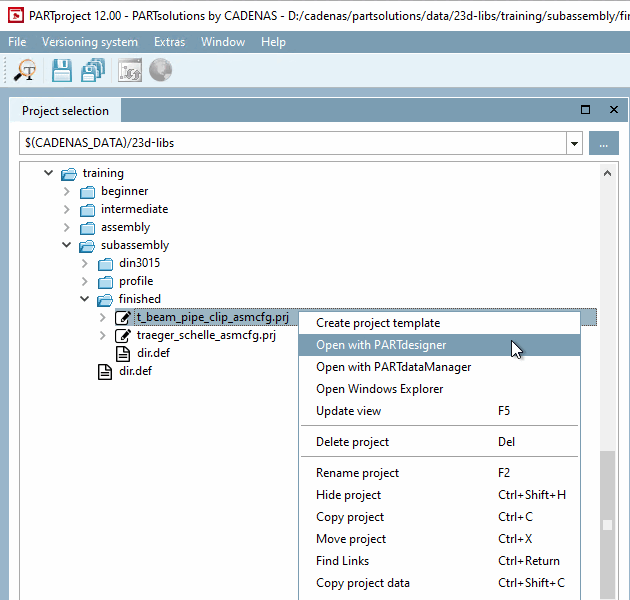

  2. Fare clic su Apri con PARTdesigner [Open with PARTdesigner].

    Figura 7.1061.

    -> Viene aperta una configurazione vuota.

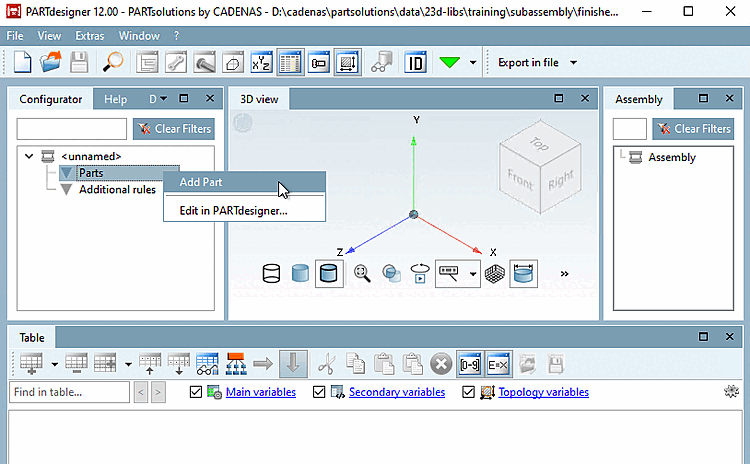

  3. Fare clic su Inserisci parte [Add Part].

    Figura 7.1062.

    -> Si apre una finestra di Explorer.

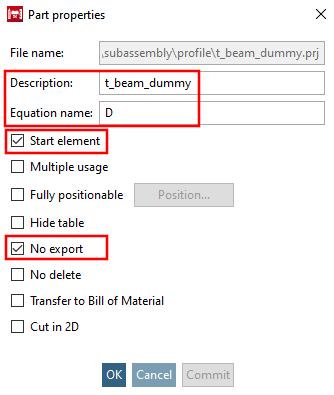

  4. Inserire la parte iniziale fittizia dalla directory .../partsolutions/23d-libs/training/subassembly/profilee inserire le voci corrispondenti nella pagina di dialogo delle proprietà della parte [Part properties].

    Figura 7.1063.

    [Nota]Nota

    La denominazione [Description] e il nome della formula [Equation name] vengono visualizzati nella finestra Docking Configurator, alla voce Componenti [Parts].

    Il nome della formula [Equation name] non può essere modificato in seguito!

  5. Dalla directory .../partsolutions/23d-libs/training/subassembly/profile, inserire il file din_1025_s.prj (parte singola "carrier") e inserire le voci corrispondenti nella pagina di dialogo Proprietà della parte [Part properties].

  6. Selezionare il file din_3015_cfg.prj (assieme "pipe clamp") dalla directory .../partsolutions/23d-libs/training/subassembly/din3015e inserire le voci corrispondenti nella pagina di dialogo Proprietà della parte [Part properties].

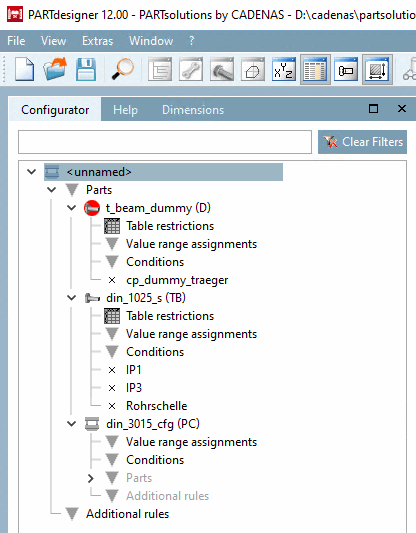

    -> I componenti sezione di avviamento fittizia (D), trave a T doppia (T) e fascetta per tubi (RS) sono ora visualizzati nel configuratore [Configurator].

    Figura 7.1064.

  7. Salvare la configurazione. La prima volta che si esegue questa operazione, appare la finestra di dialogo Salva progetto di configurazione [Save configuration project].

    Assegnare un nome al progetto [Project name] e un nome breve [Short name].

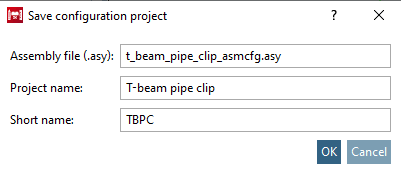

    Finestra di dialogo "Salva progetto di configurazione [Save configuration project]"

    Figura 7.1065. Finestra di dialogo "Salva progetto di configurazione [Save configuration project]"

    Queste voci vengono salvate anche in PARTproject in Impostazioni [Settings] -> Generale [General] -> Generale [General] come numero standard [Standard number] e titolo standard [Standard title].

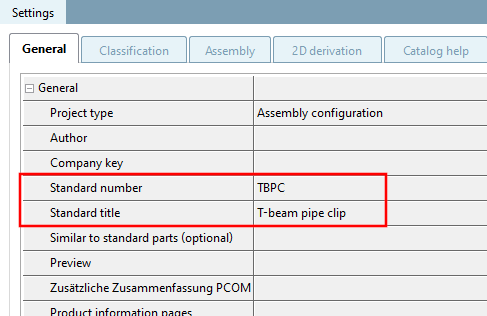

    Finestra di aggancio "Impostazioni [Settings]" -> pagina della scheda "Generale" [General] -> voce "Generale [General]".

    Figura 7.1066. Finestra di aggancio "Impostazioni [Settings]" -> pagina della scheda "Generale" [General] -> voce "Generale [General]".

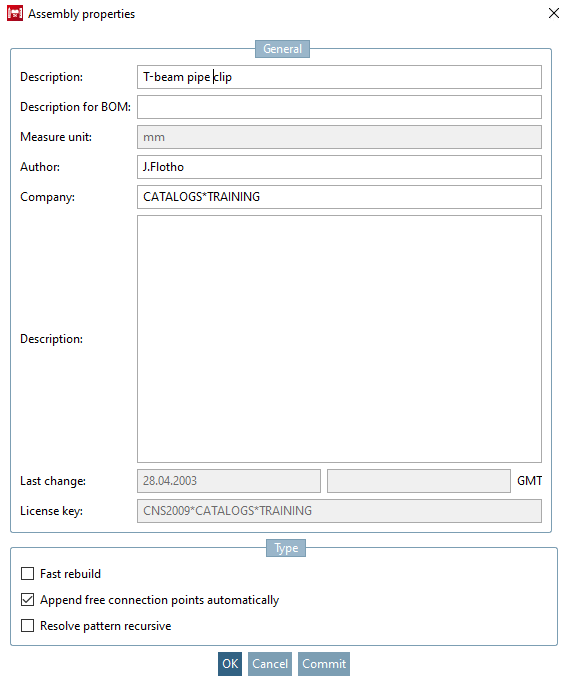

    -> Si apre la finestra di dialogo Proprietà dell'assieme [Assembly properties].

    Attiva Aggiungi automaticamente punti di connessione liberi [Append free connection points automatically].

    Figura 7.1067.
