Nom [Name] (nom de variable ) (obligatoire pour chaque option d'emplacement) : Saisissez le nom de la variable.

Remarque L'utilisation de NB, KT ou LINA n'est pas autorisée. N'utilisez pas non plus les variables NN, NT, VARIANT, VARSET et VERSION, car elles peuvent également causer des problèmes. Dans PARTdesigner, il est également possible d'utiliser des formules complexes pour déterminer les variables. Pour que celles-ci restent claires, les noms des variables [Variable names]doivent être aussi courts que possible . La longueur maximale d'une variable est de 10 caractères. Les trémas(ö,ä,ü) et les caractères spéciaux ne doivent pas être utilisés ! Seules les lettres majuscules sont créées. C'est-à-dire que si vous avez la lettre "L" en minuscule et en majuscule dans vos modèles de variables, vous devez les marquer comme "L1" ou "L2", par exemple ! Lors de l'attribution de noms de variables, il convient d'utiliser le même schéma pour tous les catalogues. Par exemple, il n'est PAS possible d'utiliser une fois "L" et une autre fois "L1" pour deux produits de même type. Cela est particulièrement important pour la recherche par facettes, afin qu'un filtre de variables puisse réellement afficher TOUS les produits pertinents.

L'abréviation saisie dans ce champ est affichée dans le PARTdataManager dans l'en-tête de colonne du tableau.

Description (description de la variable ) (obligatoire pour chaque option d'emplacement) : Comme le nom de la variable est limité à 10 caractères, vous pouvez ajouter un texte descriptif à la variable dans le champ Description, ce qui facilite son identification.

Le contenu du champ Description est affiché dans le PARTdataManager dans les sous-titres des colonnes du tableau. Si vous passez la souris sur l'en-tête de la colonne, le texte complet est affiché dans l'info-bulle. Dans l'en-tête de colonne lui-même, seule une largeur limitée est disponible.

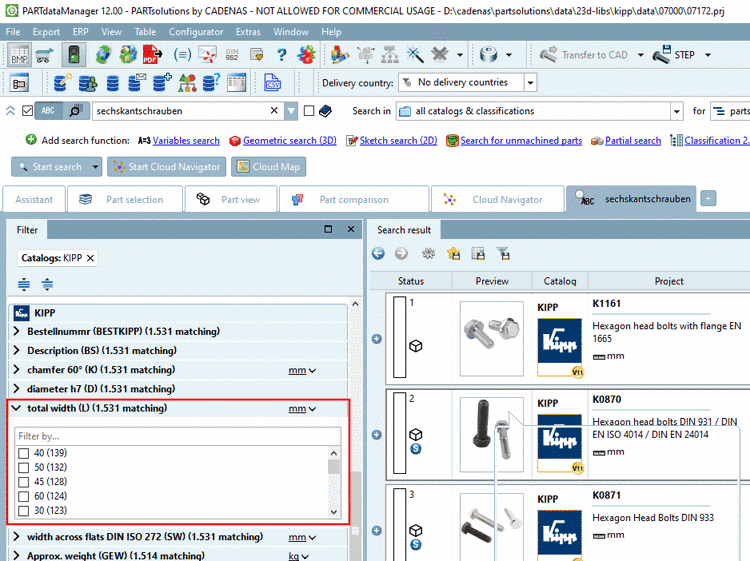

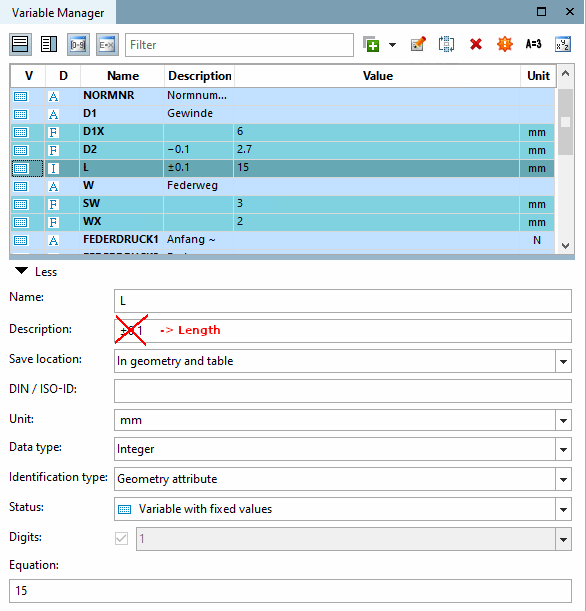

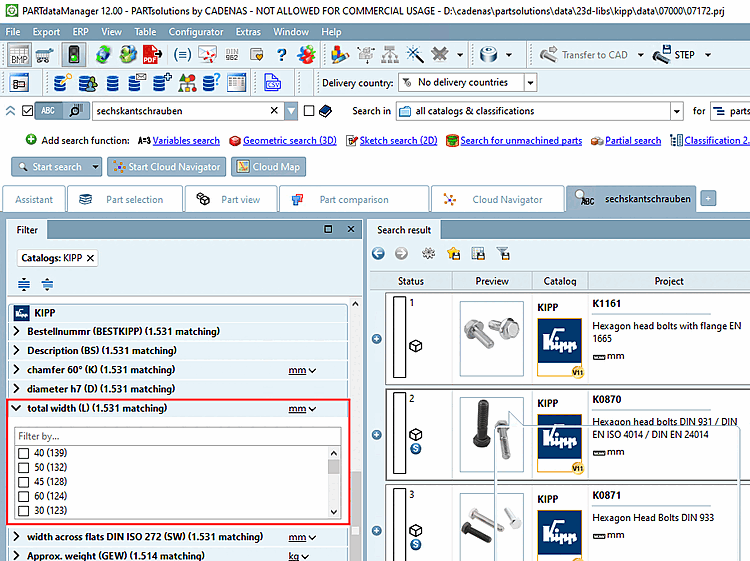

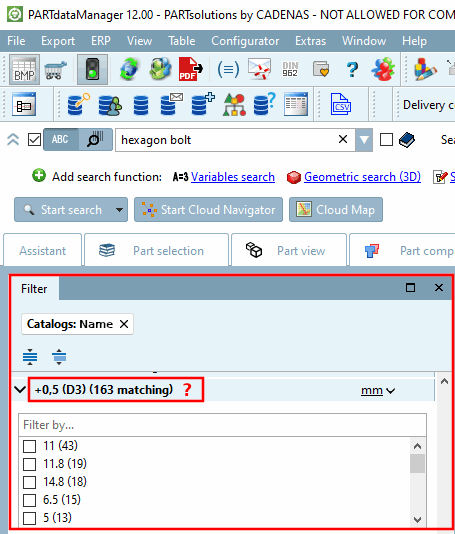

Remarque La description doit être utile et ne pas être détournée de son but pour transmettre d'autres informations. Exemple : pour une variable "L", la longueur doit être saisie ici et NON pas "+/-0,5" par exemple. Le texte de description est notamment affiché lors de la recherche par facettes/filtres. Dans ce cas en particulier, les entrées détournées de leur but ne sont pas utiles.

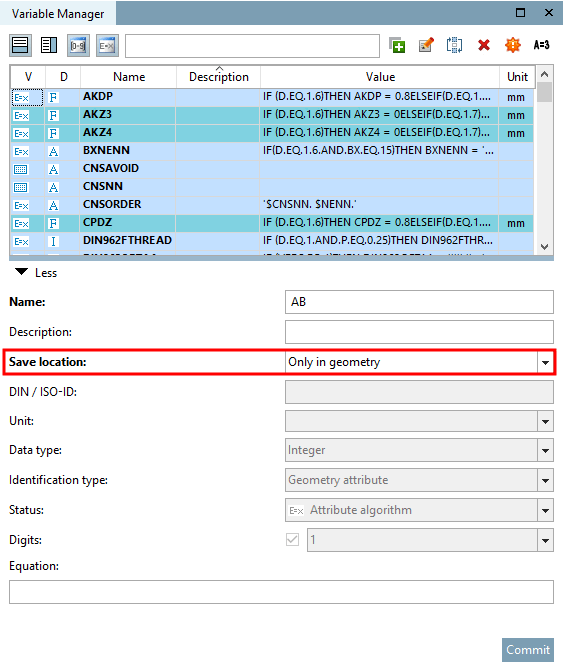

Lieu de stockage [Save location] (doit être obligatoirement choisi) : Immédiatement reconnaissable à sa couleur.

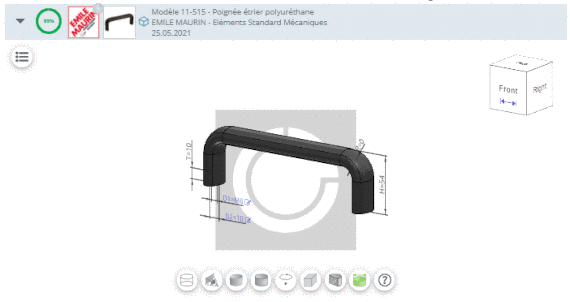

Remarque Utilisation de la peinture [Color] / matériau de rendu [Render material]: Les variables qui définissent des couleurs ou des matériaux doivent entraîner une modification dans la géométrie. C'est pourquoi il faut impérativement activer l'option Dans la géométrie et le tableau [In geometry and table]. PARTproject : Exemple

Remarque Vous pouvez changer de mode [Mode] à tout moment en sélectionnant une variable, en modifiant son emplacement [Save location] dans la zone de liste et en cliquant sur Appliquer [Commit].

Vous trouverez des informations détaillées sur les différents modes d'enregistrement [Save location] sur Section 7.8.11, «  Emplacement: Dans la géométrie uniquement | Dans le tableau uniquement | Dans la géométrie et le tableau  ».

Astuce Sous Outils-> [Extras] Paramètres. [Settings...].. -> PARTdesigner -> Gestionnaire de variables Couleurs, vous pouvez déterminer vous-même les couleurs à utiliser.

DIN-ID [DIN / ISO-ID] (uniquement pour l’emplacement [Save location] « Uniquement dans la table [Only in table]  » ou « en géométrie et Tableau [In geometry and table] ») :

L'ID DIN contient la lettre de la norme de dimension et/ou de produit, elle est par exemple D1 pour le diamètre nominal [Nominal diameter] d'une vis. Les lettres dimensionnelles, comme par exemple les lettres grecques (alpha), peuvent tout à fait être écrites en toutes lettres.

Remarque Cette indication est facultative.

Unité [Unit] (uniquement si l’emplacement [Save location] est Uniquement dans la table [Only in table]" ou « en géométrie et Tableau [In geometry and table] ») :

Unité utilisée par défaut pour cette variable dans la norme. Tant qu'aucune modification n'est apportée, mm apparaît automatiquement ici.

Le contenu du champ Unité [Unit] est repris dans le sous-titre de la colonne du tableau.

Remarque Cette indication est facultative. Même si le type de données Nombre [Number] est paramétré, il n'est pas obligatoire de définir une unité.

Type de données [Data type] ( uniquement pour l’emplacement [Save location] « Uniquement dans la table [Only in table]  » ou « en géométrie et Tableau [In geometry and table]") : Affichage dans la colonne D du tableau.

Remarque Quand les nombres font partie de numéros de commande ou de référence, utilisation Meilleur type de données [Data type] texte [Text].

Identification du type [Identification type] (uniquement pour l' emplacement [Save location] "Seulement dans le tableau [Only in table]" ou "Dans la géométrie et le tableau [In geometry and table]") : Affichage dans la colonne Type du [Type] tableau.

La distinction des caractéristiques selon les types de caractéristiques est particulièrement importante pour l'intégration ERP/PDM !

Vous trouverez des détails à ce sujet sur Section 7.8.14, «  Identification du type  ».

Statut [Status] ( emplacement de la table uniquement [Only in table] ) [Save location] ou « en géométrie et Tableau [In geometry and table]") : Affichage dans la colonne V du tableau.

On distingue les types de statut suivants :

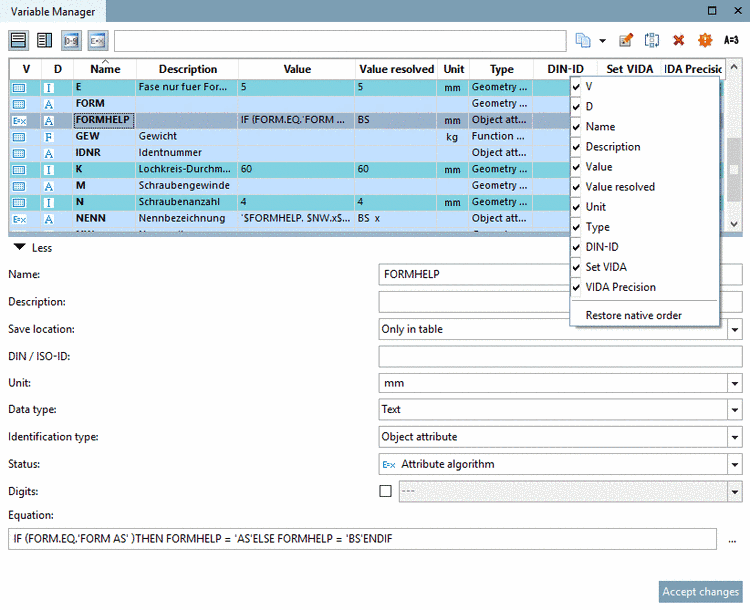

Remarque Si vous utilisez l’algorithme de caractéristique [Attribute algorithm] comme statut [Status] ou l’une des trois options de variable de plage de valeurs [Value range variable] , la variable/colonne correspondante peut être définie dans le Afficher le tableau à l’aide d’une icône Caractéristiques Algorithmes [Show attribute algorithms] ou l’icône Afficher les plages de valeurs [Show value range] être affichées et masquées.

Chiffres (uniquement pour l’emplacement [Digits] « Uniquement dans la table [Only in table]  » [Save location] ou « en géométrie et Tableau [In geometry and table]") : Affichage dans la colonne du tableau VIDA Précision ^[85]

Remarque Actif uniquement si l'option Nombre décimal [Decimal number] a été sélectionnée sous Type de données [Data type].

Ce champ permet de définir les décimales affichées.

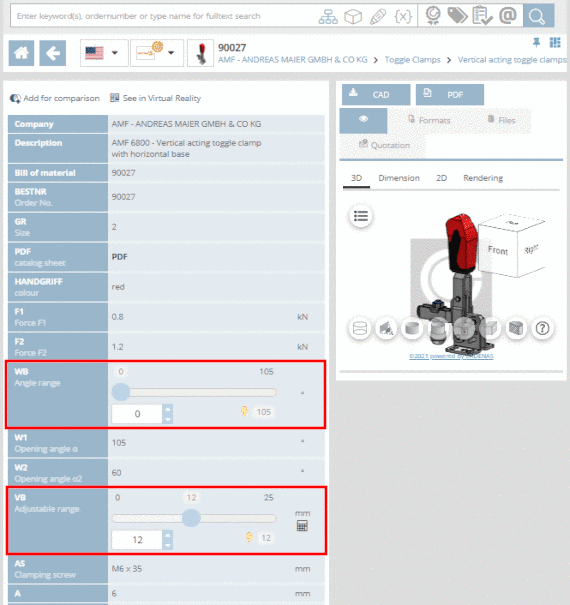

Si l'option Algorithme de caractéristiques [Attribute algorithm] ou une option avec variable de plage de valeurs (variable de plage de [Value range variable] valeurs, variable de plage de valeurs avec désignation [Value range variable with naming], variable de plage de valeurs avec graphiques [Value range variable with graphics] ) a été sélectionnée sous Statut [Status], l'indication des décimales (affichage sous VIDA Précision ) est facultative.^[86]. Pour ces options, vous pouvez activer ou désactiver l'indication des décimales au moyen de cases à cocher.

Remarque Si les décimales sont définies, la colonne du tableau Définir VIDA affiche l'entrée "true".

Si l'option Variable avec valeurs fixes [Variable with fixed values] a été sélectionnée sous Statut [Status], la case à cocher est grisée, l'indication des décimales est obligatoire. La colonne du tableau Définir VIDA affiche l'entrée "true".

exemple :

5.3

L'affichage se fait avec 3 chiffres après la virgule. Le 5 est ignoré.

Formule [Equation] (obligatoire pour chaque option de lieu de stockage [Save location] ) : Affichage dans la colonne Valeur du [Value] tableau.

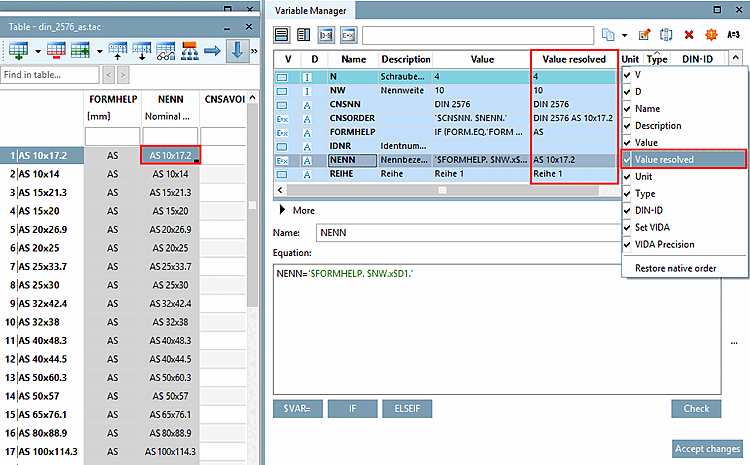

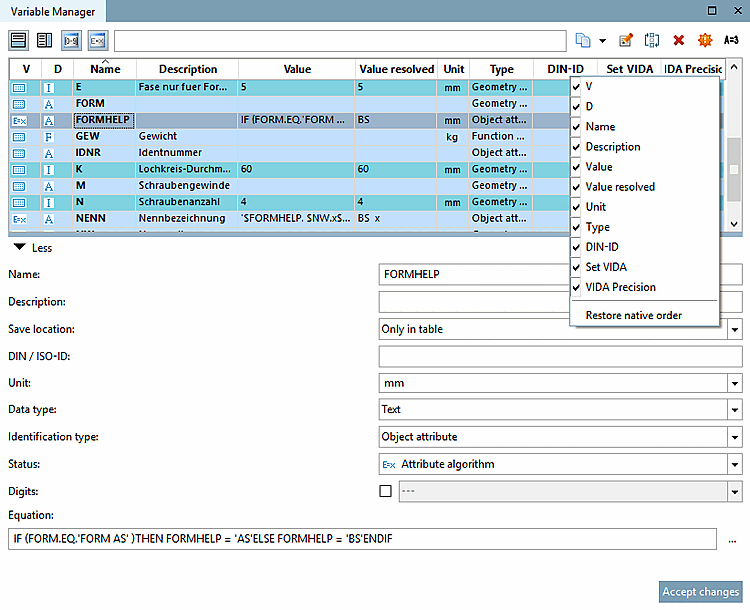

Remarque Dans le tableau [Table], les valeurs résolues sont toujours affichées dans la colonne correspondante, mais dans le gestionnaire de variables [Variable Manager], sous Valeur [Value], c'est la valeur non résolue qui est affichée. Vous avez toutefois la possibilité d'afficher la colonne Valeur résolue [Value resolved] dans le gestionnaire de variables [Variable Manager]. Les valeurs résolues y sont également affichées.

Saisissez la valeur de la variable souhaitée sous Formule [Equation].

Cela peut être une valeur fixe ou rendre le contenu dépendant d'autres variables (2*D1, D1+D2, etc.).

Remarque Les valeurs décimales doivent être écrites avec un point (incorrect : 6,5 / correct : 6.5). Des fonctions complexes peuvent également être utilisées. Voir à ce sujet Section 7.8.12.6, « Fonctions mathématiques (algorithme des caractéristiques )  ».
