1.5.  Transférer à la CAO (avec ou sans interface)

Une fois qu'un composant (un assemblage) est clairement déterminé, vous pouvez le transférer à votre système de CAO.

Options de paramétrage de l'exportation: voir à ce sujet la page d'onglet "Transfert vers la CAO".

Exportation de la pièce 3D ou 2D vers un système CAO 3D ou 2D

La matrice suivante donne des indications sur la dérivation 2D [2D derivation] des différentes combinaisons de pièces 3D/2D et de systèmes de CAO 3D/2D.

  Système de CAO 3D Système de CAO 2D
Pièce de construction 3D

Aucune dérivation 2D [2D derivation] n'est nécessaire.

Une dérivation 2D [2D derivation] doit être créée avant l'exportation.

Si vous souhaitez exporter vers votre système de CAO sans dérivation préalable, un message d'erreur apparaît ou le bouton Transférer vers la CAO [Transfer to CAD] ne peut pas encore être appelé (grisé).

Vous trouverez des informations détaillées sur la dérivation 2D [2D derivation] sur le site Section 1.6, «  Créer une dérivation 2D  ».

Composant 2D

Lors de l'exportation vers des systèmes de CAO 3D, veillez à ce que le système de CAO concerné dispose d'un mode 2D dans lequel il fonctionne à ce moment-là.

Les éléments de construction qui existent déjà au format 2D peuvent être exportés sans dérivation.

Exportation avec ou sans interface 3Dfindit

Les éléments de construction peuvent être transférés dans la CAO avec ou sans l'interface 3Dfindit.

Exportation avec l'interface 3Dfindit

Exportation avec l'interface 3Dfindit

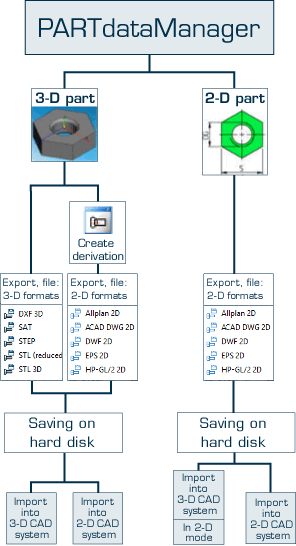

Exportation sans interface 3Dfindit

Exportation sans interface 3Dfindit

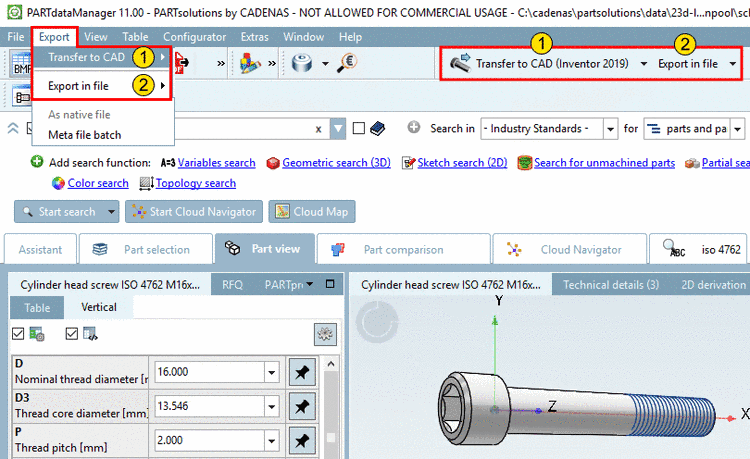

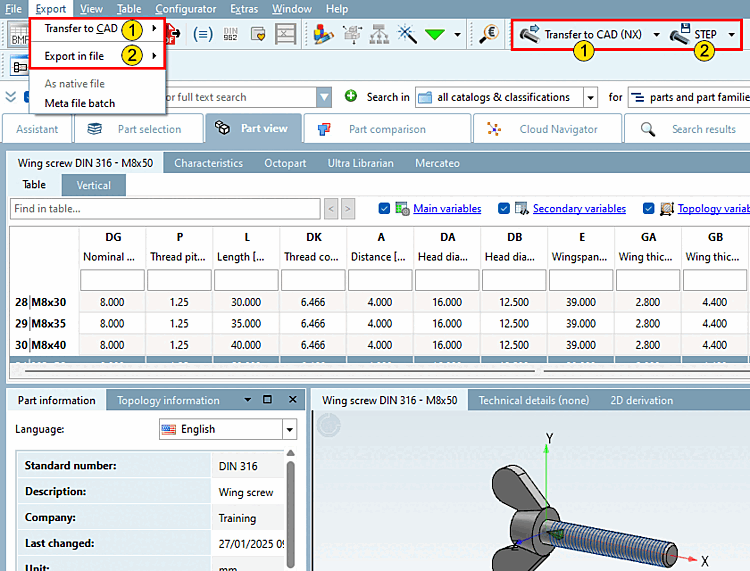

Le La figure suivante montre l’appel d’exportation avec et sans interface 3Dfindit.

Exporter vers un système de CAO avec l’interface 3Dfindit

[Remarque]Remarque

Les pièces exportées de 3Dfindit sont enregistrées dans le "chemin du pool". Si une pièce est réexportée, elle n'est pas générée à nouveau, mais elle est extraite de ce pool. Ce chemin est défini dans les options de configuration de l'interface 3Dfindit.

Cliquer soit dans le menu Exporter, [Export] soit dans le menu barre d’outils,la commande Transférer vers la CAO [Transfer to CAD].

-> Le composant sélectionné est directement transmis au système de CAO. Pour certains éléments de construction, une boîte de dialogue de placement est disponible.[59] [60]

Vous trouverez des informations sur toutes les interfaces CAO (aperçu, les différentes fonctions, dialogue de placement, etc.) sous Chapitre 2, Appel d'Enterprise 3Dfindit (Professional) à partir de systèmes de CAO in ENTERPRISE 3Dfindit (Professional) - Utilisateurs.

Exporter vers un système de CAO sans interface 3Dfindit

Même si votre système de CAO ne dispose pasencore d'une connexion 3Dfindit, vous avez tout de même la possibilité d'importer des pièces de 3Dfindit dans votre système de CAO. Pour cela, la pièce en question doit d'abord être exportée sur le disque dur de votre ordinateur. De là, elle est ensuite importée dans votre système de CAO.

Pour ce faire, procédez comme suit.

  1. Ouvrez le menu Exporter [Export] ou la barre d’outils à l’aide de L’icône flèche les aperçus de format.

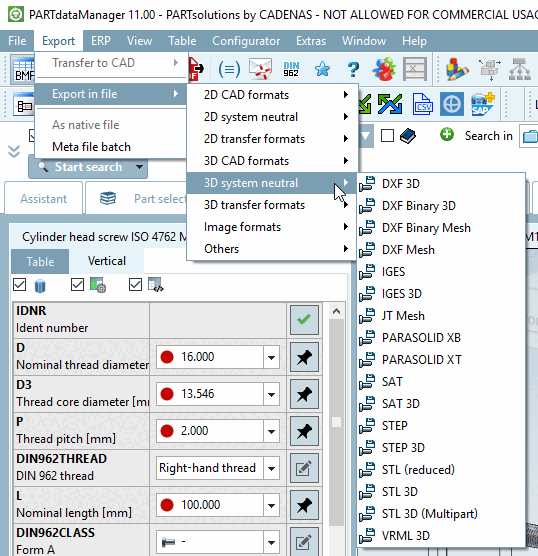

    Exemple : Formats issus de "3D Systemneutral [3D system neutral]".

    Exemple : Formats issus de "3D Systemneutral [3D system neutral]".

    [Remarque]Remarque

    Lors de la sélection via la barre d'outils, la dernière sélection est affichée comme élément du menu principal jusqu'à ce qu'un nouveau format d'exportation soit sélectionné.

  2. Choisissez parmi les différents formats d'exportation celui qui vous convient.

  3. Saisissez les données nécessaires sur la page de dialogue qui s'ouvre et confirmez en cliquant sur OK.

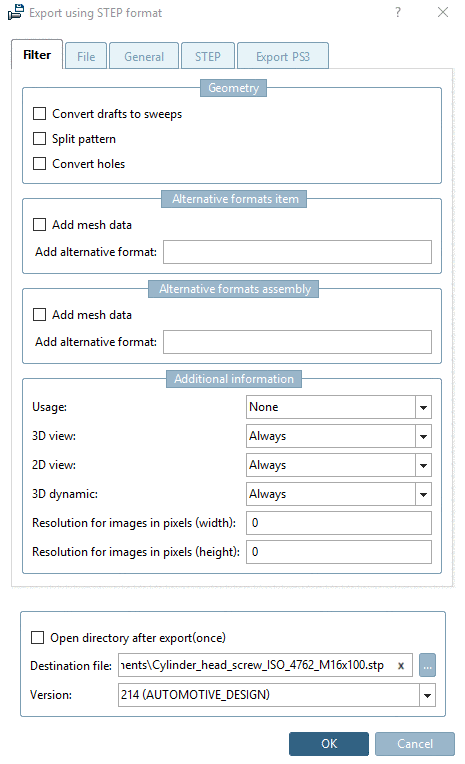

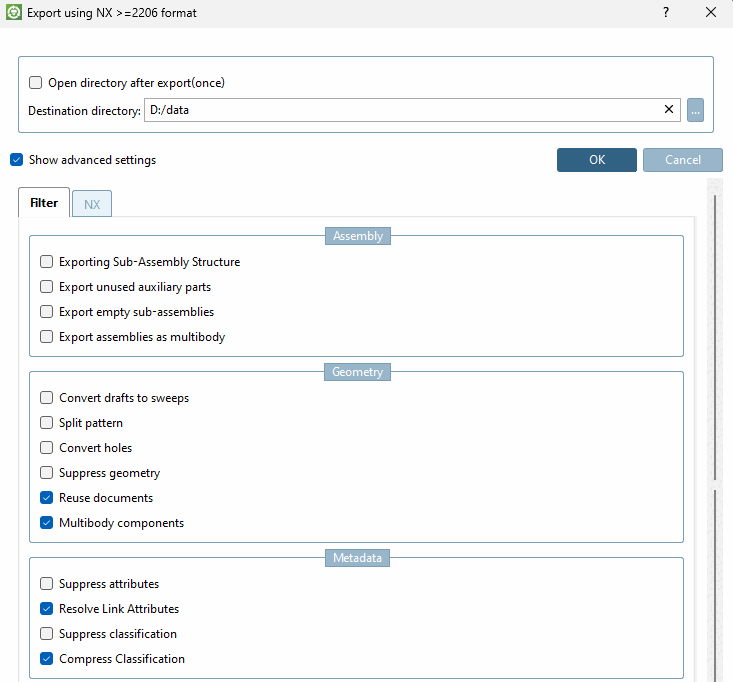

    Exemple "Exportation au format STEP".

    Exemple "Exportation au format STEP".

    -> Le fichier est enregistré à l'endroit indiqué.

  4. Appelez ce fichier à partir de votre système de CAO.



[59] Si un modèle "valide" est ouvert dans le système CAO, le bouton "Transférer à la CAO [Transfer to CAD]" est automatiquement activé dans PARTdataManager.

[60] Le bouton "Transférer vers CAO [Transfer to CAD]" reste actif, qu'il soit appelé par la suite à partir du menu 3Dfindit ou que vous passiez directement dans le PARTdataManager.
