5.12.11.29.12.3. Cas d'erreur 3 - Erreur de configuration de l'interface

Par le Exportation aux formats ZUKEN_CLX_XML et ZUKEN_CLX_MDB , spécifiques Fichiers référencés dans le fichier d’interface ifm3d_zuken.cfg . Pour diverses raisons, il peut arriver que le Les fichiers ne s’y trouvent pas. Dans ce cas, l’exportation apparaîtra un message d’erreur.

Les fichiers nécessaires se divisent en deux groupes :

  1. Fichiers sous $CADANAS/iface/zuken par défaut (Fichiers d’interface) : Ces fichiers sont généralement requis à la fois pour l’exportation au format ZUKEN_CLX_XML et dans le ZUKEN_CLX_MDB Format.

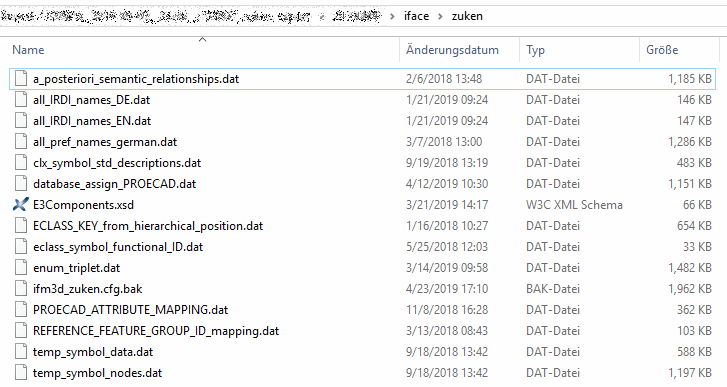

    Fichiers d'interface référencés

    Fichiers d'interface référencés

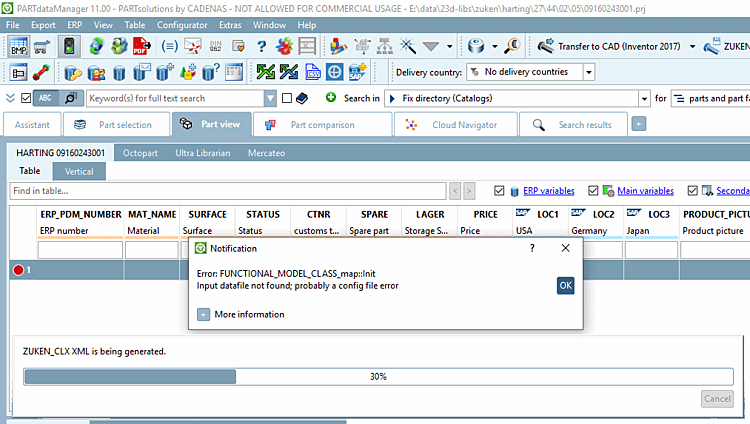

    Message d'erreur correspondant lors de l'exportation de ZUKEN_CLX_XML, si les fichiers ci-dessus ne sont pas trouvés.

    Message d'erreur correspondant lors de l'exportation de ZUKEN_CLX_XML, si les fichiers ci-dessus ne sont pas trouvés.

  2. Fichiers de base de données Zuken de type template_<...>.mdb: Ces fichiers Les fichiers ne peuvent être exportés qu’au format ZUKEN_CLX_MDB nécessaire.

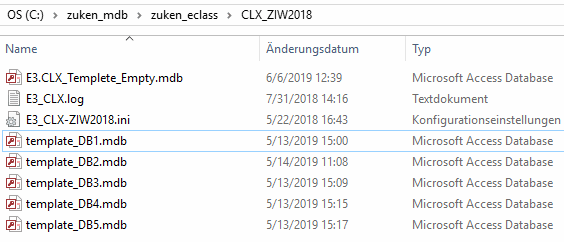

    Exemple de fichiers de base de données référencés. Le répertoire d'installation peut être très différent !

    Exemple de fichiers de base de données référencés. Le répertoire d'installation peut être très différent !

    Message d'erreur correspondant lors de l'exportation de ZUKEN_CLX_MDB, si les fichiers ci-dessus ne sont pas trouvés.

    Message d'erreur correspondant lors de l'exportation de ZUKEN_CLX_MDB, si les fichiers ci-dessus ne sont pas trouvés.

Dépannage pour le cas a)

À Pour corriger l’erreur, il est logique de définir les chemins clés dans ifm3d_zuken.cfg le Bloc PATHS et assurez-vous que le dossier existe $CADENAS/iface/zuken et que le sont présents sous Fig. „Fichiers d'interface référencés“ les fichiers affichés. Un Il y a un cas courant d’erreur lors de $CADENAS constellations, par exemple, pointe vers un serveur central, auquel Le poste de travail ne dispose pas d’un accès en écriture et les fichiers n’y sont pas disponibles avoir été correctement classé. Une solution peut être pour le Les fichiers requis peuvent être stockés n’importe où et les fichiers qui sont stockés dans ifm3d_zuken.cfg chemins configurés sous $SITESETUP.

  1. Définissez le dossier zuken avec l’icône Fichiers d’interface sur le lecteur C local : De.

  2. Créez un répertoire SITESETUP ou utilisez un déjà existant.

  3. Dans l’Explorateur, copiez l’icône Le fichier d’interface s’y ifm3d_zuken.cfg .

  4. Ouvrez PARTadmin et le fichier que vous venez de créer.

  5. Ouvrez le bloc PATHS.

  6. Ajustez les chemins.

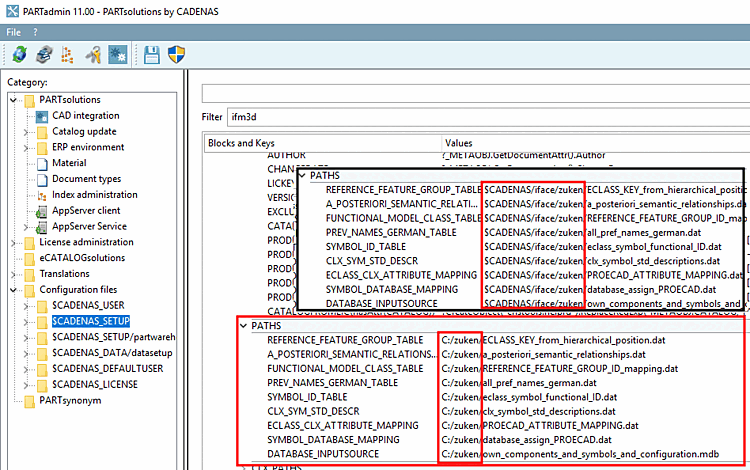

    Entrées de configuration PATHS : Ici, les chemins d'accès aux fichiers de configuration ont été explicitement modifiés en C:/Zuken.

    Entrées de configuration PATHS : Ici, les chemins d'accès aux fichiers de configuration ont été explicitement modifiés en C:/Zuken.

Dépannage pour le cas b)

Ici est une erreur qui ne peut jamais se produire en mode ZUKEN_CLX_XML, mais uniquement en mode ZUKEN_CLX_MDB. Il apparaît, si le module fourni par Zuken CLX.exe les MDB d’entrée requises ne trouve pas. Les chemins d’accès de ces bases de données doivent être définis avec l’icône locale et sont définis dans le fichier de configuration ifm3d_zuken.cfg dans le bloc CLX_PATHS . Le Les fichiers correspondants sont obligatoires pour ZUKEN_CLX_MDB mode. Autrement s’est terminé par un message d’erreur.

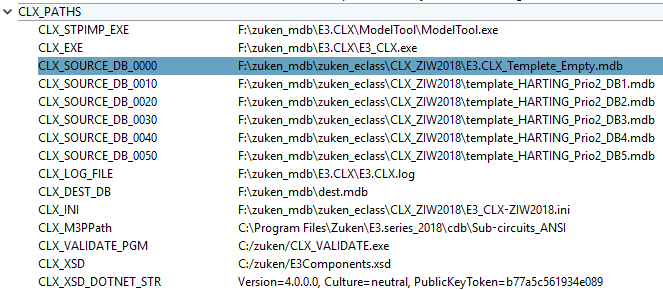

Entrées de CLX_PATHS

Entrées de CLX_PATHS

La correction de cette erreur se déroule de manière analogue au cas d'erreur a). Dans ce cas, il faut toutefois tenir compte des fichiers référencés dans CLX_PATHS.
