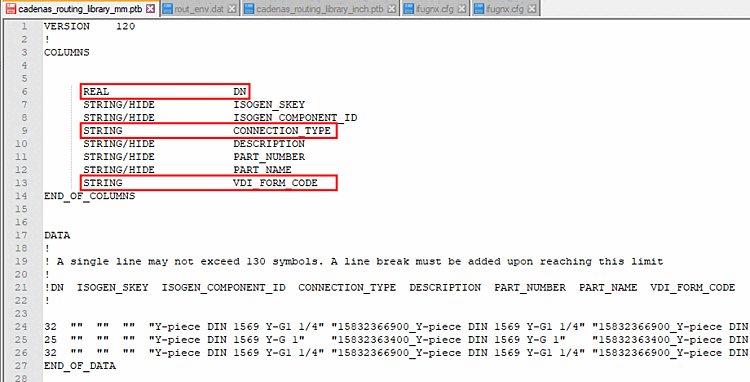

Chaque L’exportation d’articles crée une nouvelle entrée avec les valeurs de caractéristique définies dans de la bibliothèque de pièces de routage CADENAS correspondante (mm ou pouce). [59]

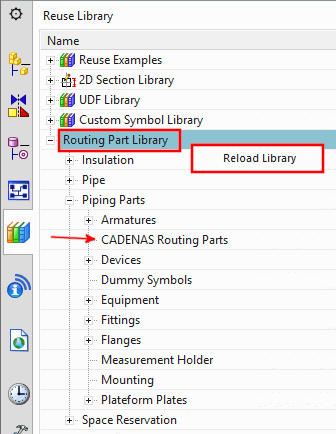

Pour s'assurer que toutes les pièces disponibles sont également affichées, veuillez exécuter la commande Reload Library.[60]

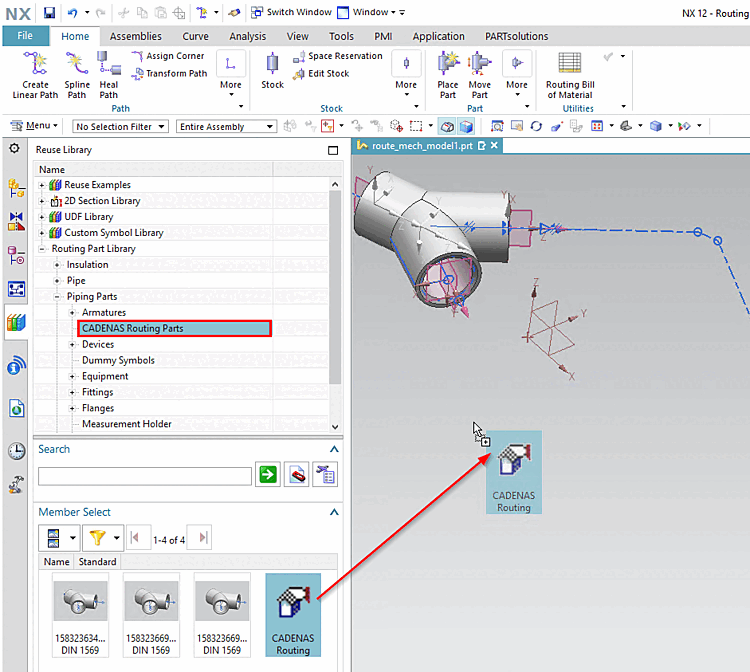

Les composants peuvent être directement glissés et déposés dans un assemblage ouvert.

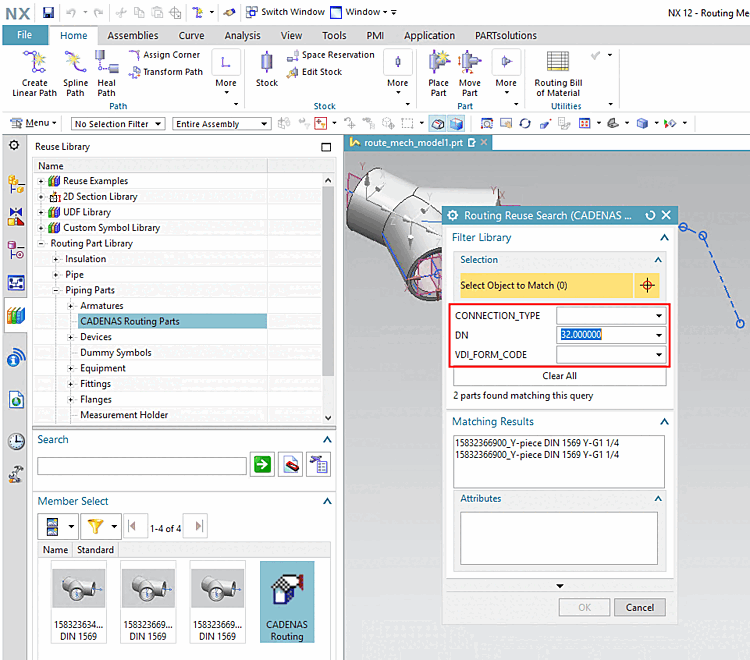

Si le nœud de routage CADENAS est glissé dans la pièce, la boîte de dialogue Routing Reuse Search (CADENAS Routing Parts) s'ouvre. En sélectionnant des valeurs dans les zones de liste, vous pouvez filtrer les parties de la bibliothèque en conséquence.
Le
sont les mêmes que celles spécifiées dans cadenas_routing_library_mm.ptb et
cadenas_routing_library_inch.ptb
(qui ne sont pas définis sur HIDE).
Vous trouverez des informations sur l'ajout d'autres attributs sur Section 5.12.13.6.5, « Transférer des caractéristiques de classification supplémentaires ».
[59] Dans
cadenas_routing_library_mm.ptb ou
cadenas_routing_library_inch.ptb
répertorie toutes les pièces exportées.
[60] Les pièces affichées dans la bibliothèque de pièces de routage CADENAS sont correctement classifiées (au moins avec les exigences minimales (PART_NAME, PART_NUMBER, Nominal Diameter).
