5.12.3.1. Classification (CNS)
5.12.3.1.5. Classification des courbes caractéristiques
|  |
| Précédent | Suivant |
Les courbes caractéristiques jouent un rôle dans différents domaines (par ex. électrotechnique, technique de régulation pour les vannes de régulation, etc.
Une nouvelle classe CNS (CNS_CHARACTERISTICS_GRAPH ) a été introduite pour la classification des courbes caractéristiques. Les caractéristiques correspondantes permettent de décrire une courbe caractéristique.

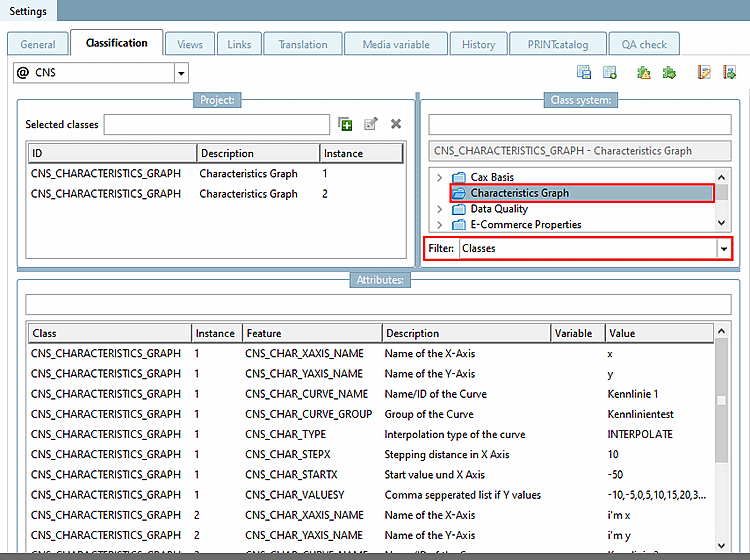

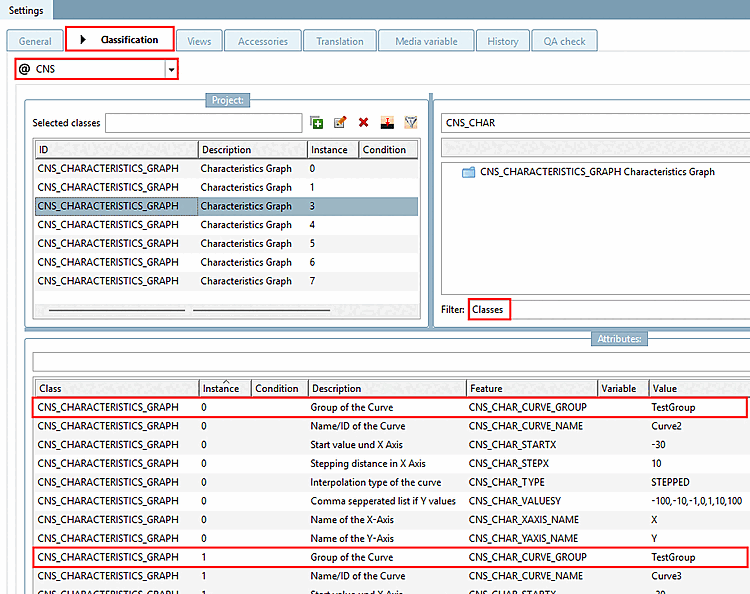

L'illustration suivante montre, à titre d'exemple, la classe avec des caractéristiques et deux instances. Les caractéristiques peuvent être créées manuellement, mais en règle générale, elles sont importées dans le cadre de processus automatisés (par ex. à partir de données VDI-Excel).
Les caractéristiques en détail :
Group of the Curve / Nom du groupe de courbes caractéristiques
Interpolation type of the curve / Type d'interpolation
Plage de valeurs : INTERPOLATE | sans entrée

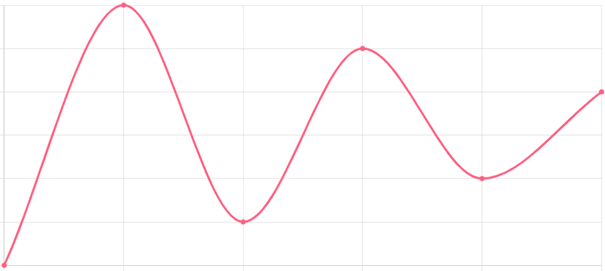

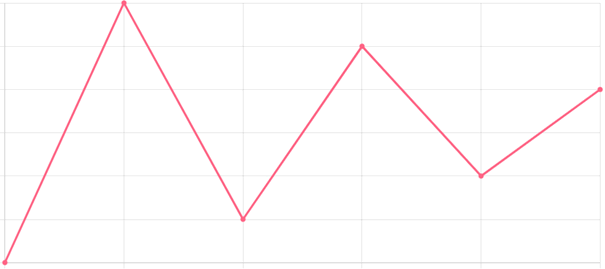

Avec INTERPOLATE, les points ne sont pas reliés directement (linéairement), mais par une sorte de spline.
Stepping distance in X-Axis / Distance des coordonnées d'abscisses

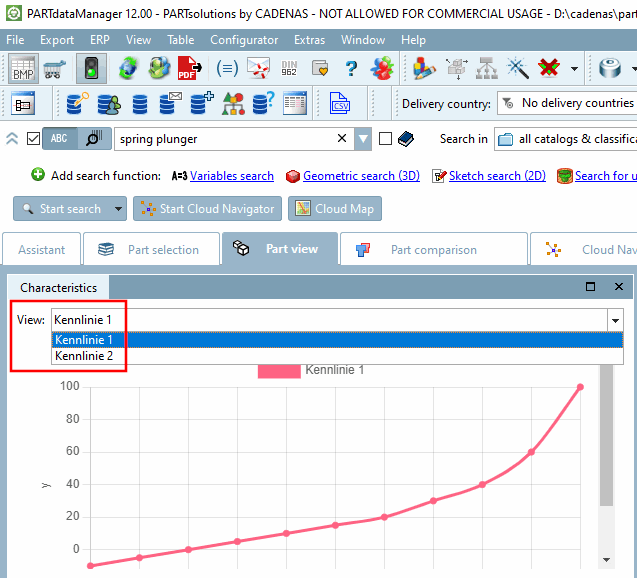

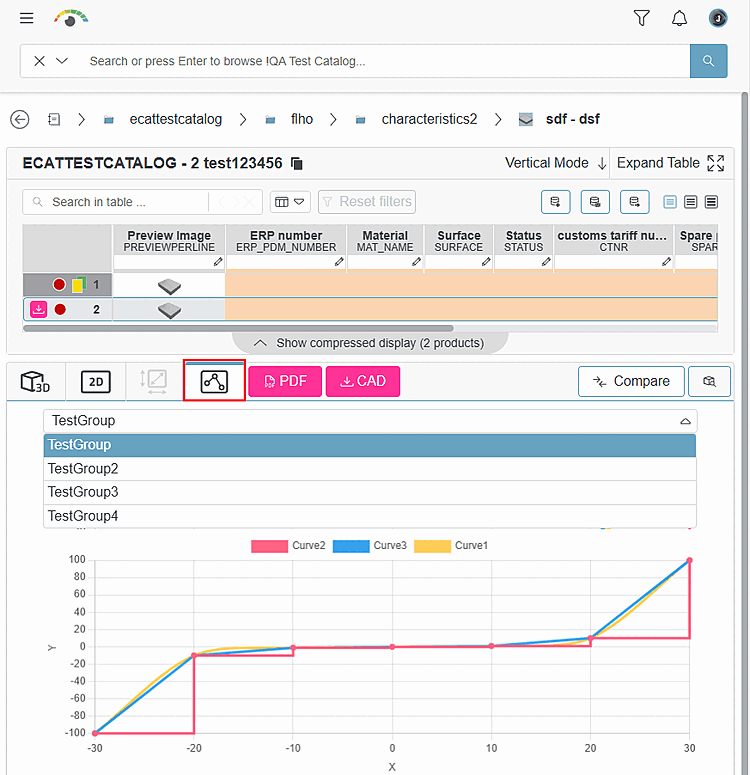

Si les données de classification correspondantes sont disponibles, les courbes caractéristiques existantes (dans l'exemple 2) sont représentées dans PARTdataManager (ou d'autres plates-formes) dans une fenêtre d'accueil propre.

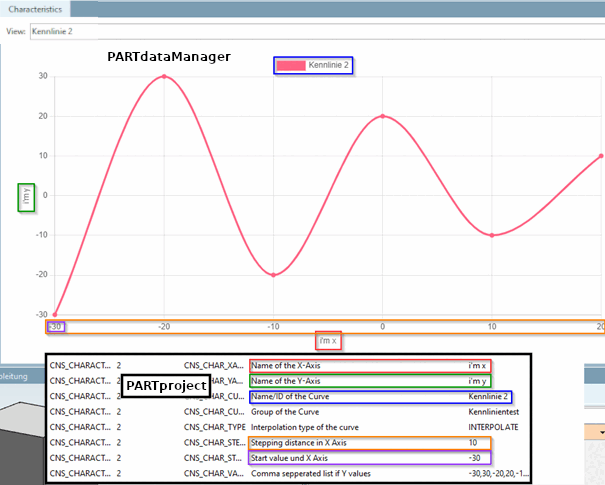

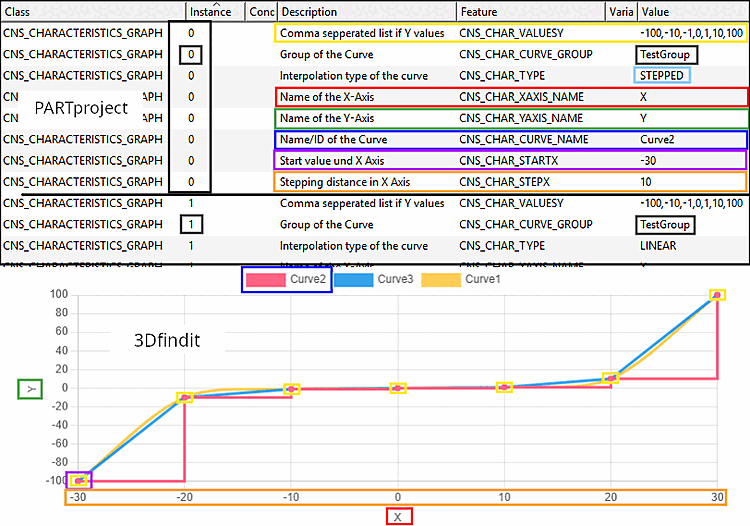

Le graphique suivant illustre en couleur le lien entre la représentation et les différentes caractéristiques.
Les valeurs d'ordonnées (valeurs Y) sont saisies dans la caractéristique correspondante, séparées par des virgules, de gauche à droite. La courbe est ensuite générée automatiquement, en commençant par le point de départ défini et la distance des coordonnées d'abscisse.
