La classification CADENAS (CNS) n'est pas directement visible dans le PARTdataManager, mais un grand nombre de fonctions sont contrôlées par les caractéristiques de classe attribuées.
La classification (CNS) n'est pas seulement conçue pour les pièces, mais aussi pour les composants de pièces tels que les points d'attache [Connection points].

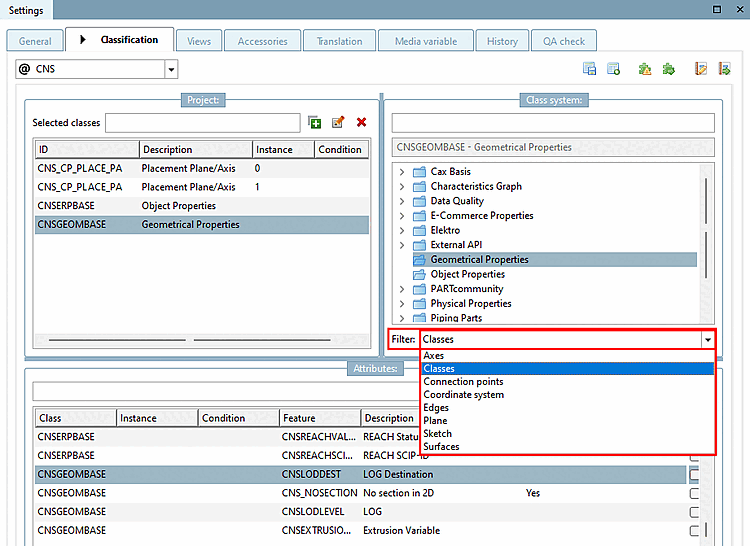

Avant l'attribution, sélectionnez l'option souhaitée dans la zone de liste sous Filtre [Filter].
Outre l'option Classes, l'option Points d'attache [Connection points] est particulièrement utilisée.

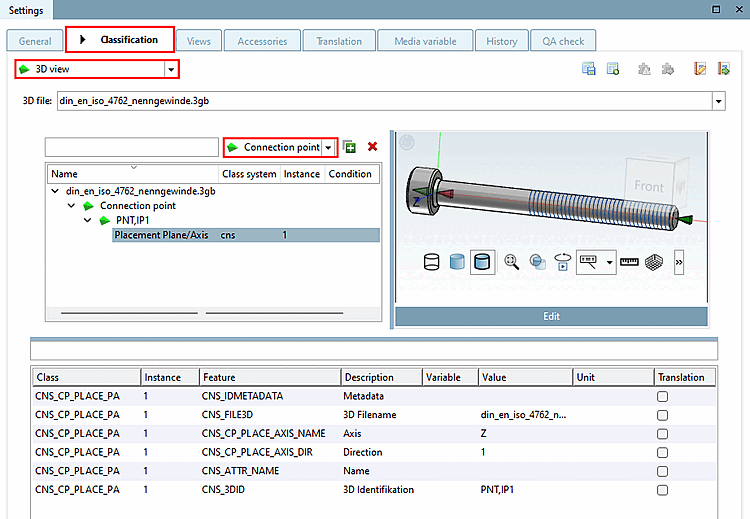

Dans PARTproject, vous pouvez également classifier les points d'attache (objets géométriques) dans l' aperçu [Preview]. L'avantage est que vous avez une référence directe à l'élément de construction. Voir également à ce sujet Section 5.12.9, « Classer les points d'attache ».
Si vous choisissez l'option Classes dans le filtre [Filter], la sélection suivante apparaît :
CNSCAX, Cax Basis: distinction pour les symboles et les layouts, entre autres dans le domaine de l'électricité et du BIM.
CNSELEK, Elektro: pour une utilisation concrète, voir Section 5.12.11, « Classifier les pièces électriques ».
CNSGEOMBASE, propriétés géométriques: Propriétés générales pour tous les domaines
Les caractéristiques en détail -> voir ci-dessous
CNSPHYPROP, Propriétés physiques: Propriétés générales pour tous les domaines
Les caractéristiques en détail -> voir ci-dessous
CNSERPBASE, caractéristiques matérielles Propriétés: Propriétés générales pour tous les domaines, comme par exemple le numéro de commande, le code de type, les textes de description pour les logiciels d'appel d'offres, etc.
Les caractéristiques en détail -> voir ci-dessous
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_admin/doc/images/note.png)

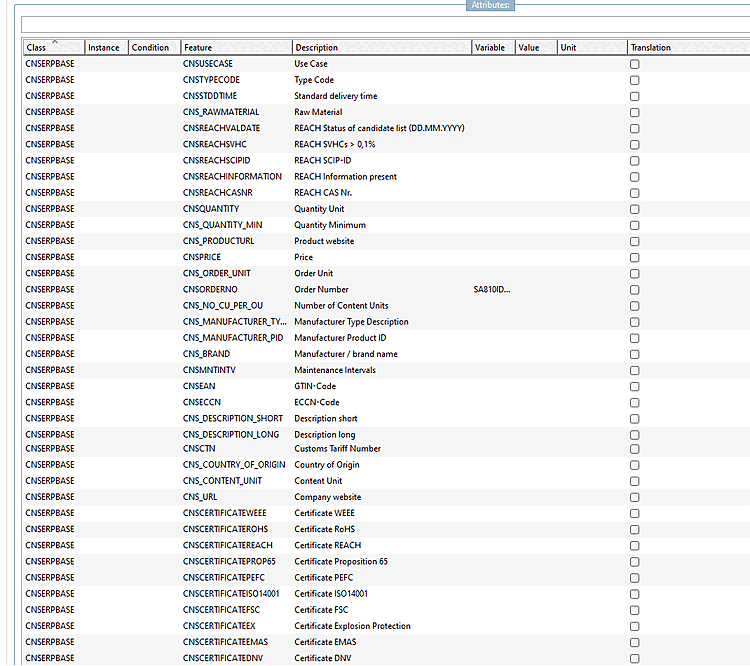

Classe CNSERPBASE (caractéristique matérielle Propriétés)
Caractéristique Description CNSUSECASE Cas d'utilisation CNSORDERNO Numéro de commande -> affichage également sous l'option de menu Variables CNS_DESCRIPTION_LONG Description longue CNS_DESCRIPTION_SHORT Description short CNSEAN Code EAN CNSCCN Code ECCN CNSQUANTITY Unité de quantité CNSPRICE Prix CNS_RAWMETERIAL Matière première CNSSTDDTIME Délai de livraison standard CNSTYPECODE Clé de type -> affichage également sous le point de menu Variables CNSMNTINTV Intervalles d'entretien CNSCERTIFICATEDNV Certificat DNV CNSCERTIFICATEEMAS Certificat EMAS CNSCERTIFICATEEX Certificat de protection contre les explosions CNSCERTIFICATEFSC Certificat FSC CNSCERTIFICATEISO14001 Certificat ISO14001 CNSCERTIFICATEPEFC Certificat PEFC CNSCERTIFICATPROP65 Certificat Proposition 65 CNSCERTIFICATEREACH Certificat REACH CNSCERTIFICATEROHS Certificat RoHS CNSCERTIFICATEWEEE Certificat WEEE CNSCTN Numéro de tarif douanier Classe CNSGEOMBASE (propriétés géométriques)

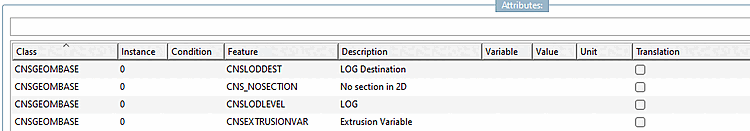

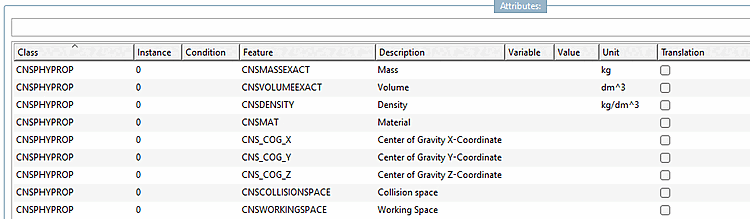

Caractéristique Description CNS_NOSECTION Ne pas couper en 2D CNSEXTRUSIONVAR Extrusion Variable CNSLODDEST LOD Destination CNSLODLEVEL Niveau LOD Classe CNSPHYPROP (propriétés physiques)

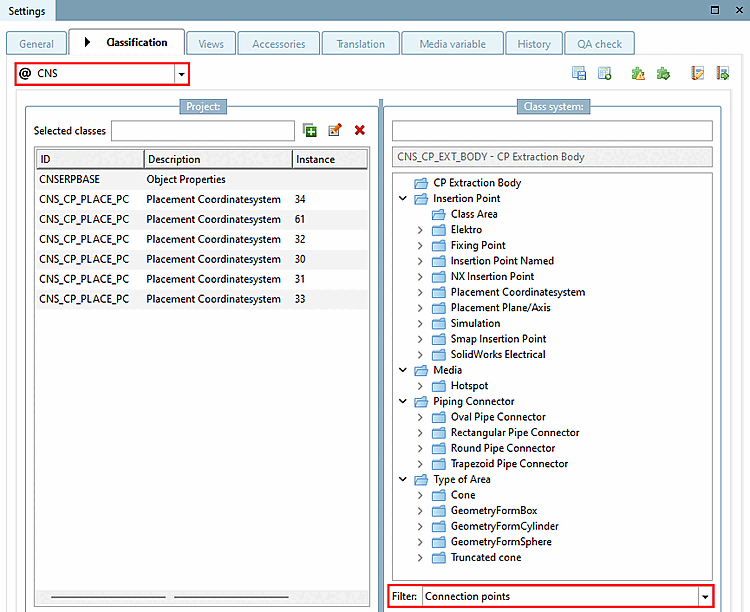

Si vous sélectionnez l'option Points d'attache [Connection points] dans le filtre [Filter], la sélection suivante apparaît :
![Classes après sélection de "points d'attache [Connection points]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_admin/doc/resources/img/img_d5953acbecb24b4980fbfc5426641d8e.png)
CNS_CP|4, Electro -> voir Section 5.12.11, « Classifier les pièces électriques »
Pour savoir comment fonctionne concrètement l'attribution de classes et de caractéristiques, voir Section 5.12.5.1.1, « Attribution de classes et de caractéristiques au niveau du projet ».
