![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_admin/doc/images/note.png) | Remarque |
|---|---|

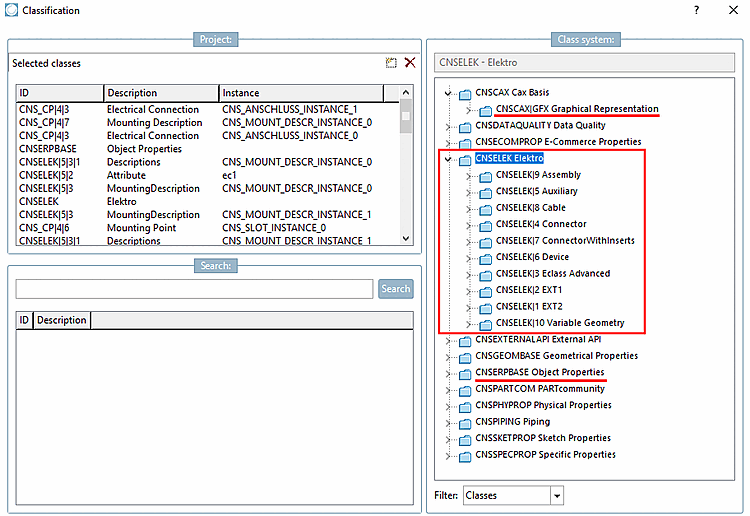

Ce chapitre se concentre sur l'utilisation de la classification CNS. Le fait que les systèmes cibles puissent également avoir besoin d'une classification selon eClass pour identifier le type de composant n'en est pas affecté. Au sein de la classification CNS, outre le marquage avec des classes électriques spécifiques (CNSELEK [niveau composant] ou CNS_CP|4 [points d'ajout]), le marquage avec des classes pour déterminer la représentation graphique (CNSCAX|GFX) ou des propriétés matérielles (CNSERPBASE [voir Section 5.12.3.1, « Classification (CNS) » ]) est également important, pour n'en citer que quelques-unes.
| |
Dans le domaine de l'électrotechnique, le contour extérieur 3D d'un composant n'est pas le seul élément décisif : les ingénieurs ont plutôt besoin d'informations plus détaillées, notamment sur les connexions, pour choisir le composant approprié. Pour pouvoir exporter correctement les composants dans les systèmes cibles ECAD correspondants, ceux-ci doivent être classifiés en conséquence.

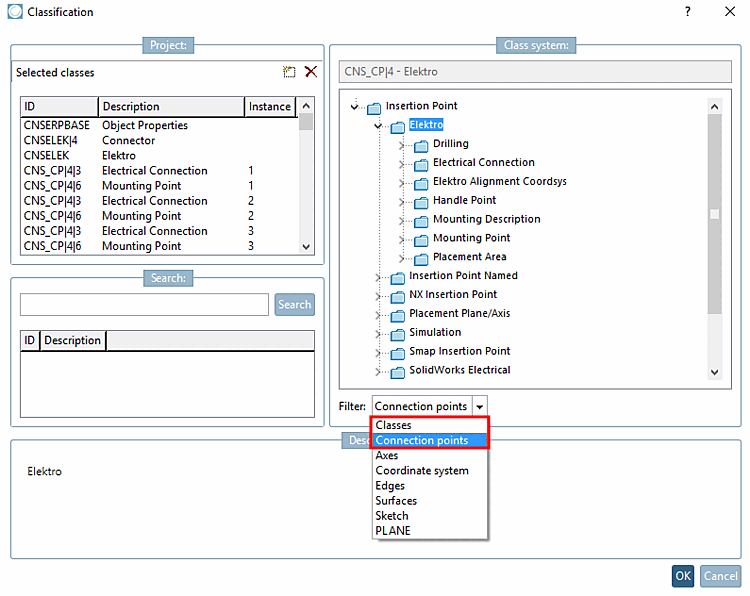

Certaines classes se réfèrent au composant dans son ensemble, d'autres à des zones spécifiques comme les connexions électriques ou les connecteurs. Lors de la classification, cela se reflète dans le choix des filtres tels que les classes [Classes] ou les points d'attache [Connection points].
![Modifier le projet [Edit project] -> onglet Général [General] -> Classification (CNS)](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_admin/doc/resources/img/img_53390b1436014fd0a6c88bf6f6d4cd3e.png)
les classifications des composants, comme le numéro d'article, les descriptions et le code CEI 81346_2 (voir Section 5.12.11.3, « Classification selon le code CEI 81346_2 »)
Remarque Des points d'attache positionnés en conséquence doivent déjà exister.
Un point d'attache peut remplir les fonctions les plus diverses, c'est pourquoi la classification est essentielle pour les systèmes de CAO électrique (ECAD).
Connexions électriques [Electrical Connection] (CNS_CP|4|3)[a]
Voir à ce sujet le site Section 5.12.11.4, « Classification des connexions électriques (Electrical Connection [CNS_CP|4|3]) ».
Alignement des composants [Elektro Alignment Coordsys] (CNS_CP|4|5)
Voir à ce sujet le site Section 5.12.11.1.1, « Placer un point d'attache ».
Selon la classe, les valeurs les plus diverses doivent être saisies pour spécifier les points. Par exemple, il est très différent d'indiquer un diamètre de trou de forage ou une longueur de dénudage.
Pour les diamètres de forage, ce qui suit s’applique Fonctionnalité
CNS_CP|4|2::000008001, tandis que pour la longueur de décapageCNS_CP|4|3::000036001S' applique.Il est difficile d'établir des règles générales de classification, car chaque fabricant préfère des définitions différentes, par exemple pour la position des connexions électriques. En outre, la position des connexions électriques peut dépendre du fait qu'il s'agit par exemple d'introduire un fil dénudé ou une fiche métallique dure (mâle) [cf. fiche Schuko]. Dans le cas de la borne illustrée ci-dessous, qui correspond au premier cas, les connexions électriques sont situées très bas.
[a] Les classes destinées au niveau des connexions (donc pas globalement à l'ensemble du composant) sont reconnaissables au préfixe "CNS_CP".
Lacondition préalable à la classification est une classification CNS actuelle.

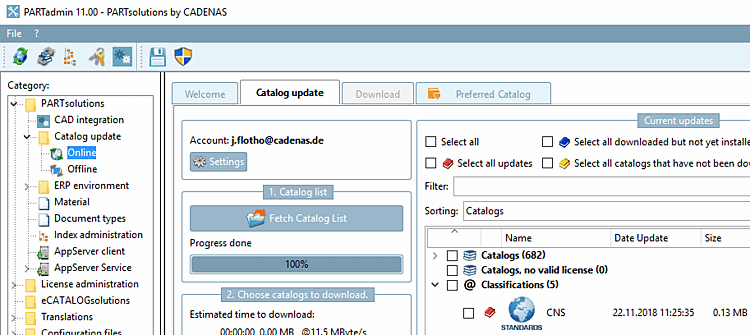

Le cas échéant, mettez à jour la classification CNS au moyen de PARTadmin -> Mise à jour du catalogue [Catalog update] -> En ligne.
![Mise à jour du catalogue [Catalog update] -> En ligne](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_admin/doc/resources/img/img_fa5ebe55cea34bd8b8943a22494949ef.png)
