5.12.11.29.3.2. Classer le type de composant selon la classification CNS -> code CEI 81346_2

Le La détermination de l’objectif et de la tâche des objets est essentielle pour les composants électriques Le cadre de IEC_81346_2_CODE obligatoire.

Procédez comme suit :

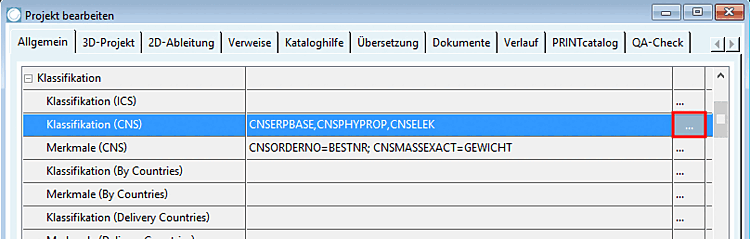

  1. Dans l'onglet Généralités [General], sélectionnez la classification (CNS) et cliquez sur .....

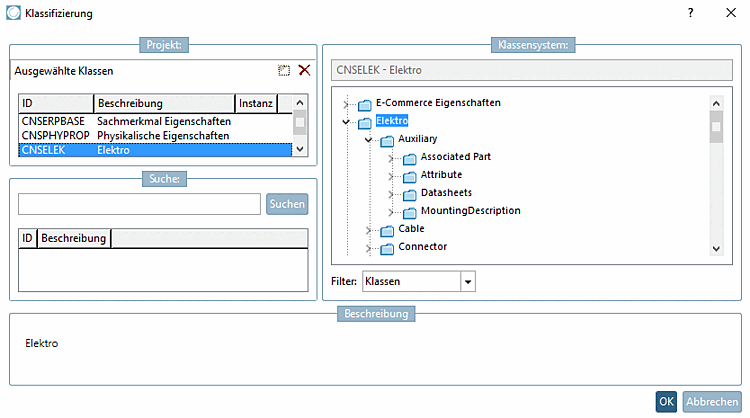

    -> La boîte de dialogue Classification s'ouvre.

  2. Instanciez la classe CNSELEK. (=Sur le Classe électrique un double clic .)

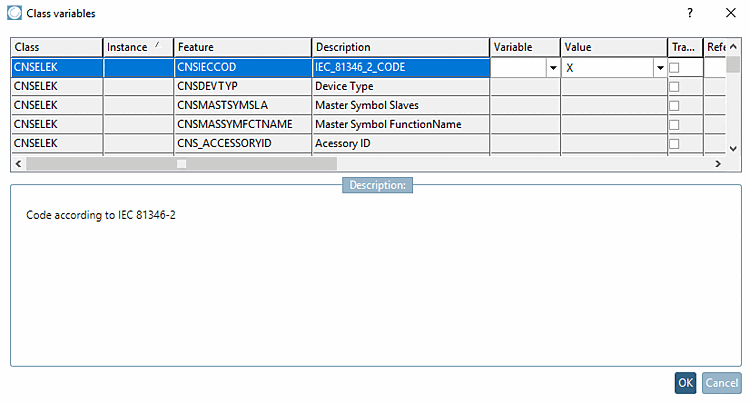

  3. Définissez la valeur appropriée sous Classe CNSELEK -> fonctionnalité CNSIECCOD ( description IEC_81346_2_CODE ).

    Ici, dans l'exemple, il s'agit de la valeur "X" (Connecting objects) [Connecter des objets].

    Vous trouverez des informations sur la détermination de la valeur correcte dans chaque cas sur https://de.wikipedia.org/wiki/EN_81346[allemand] ou https://myelectrical.com/notes/entryid/24/iec-reference-designations [anglais] .
