Dans PARTproject, sélectionnez le fichier 3db souhaité sous Sélection du projet [Project selection].

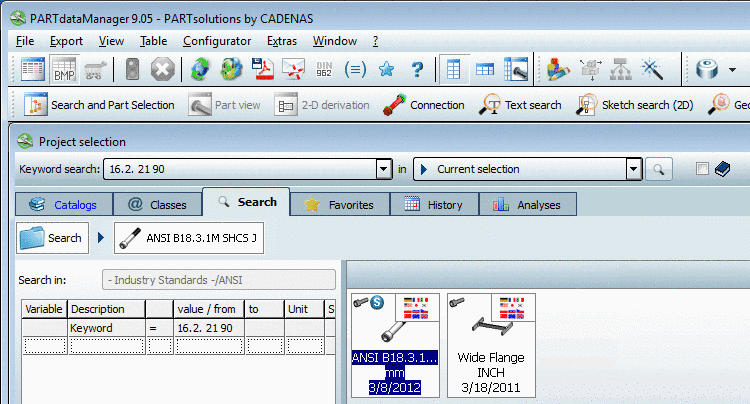

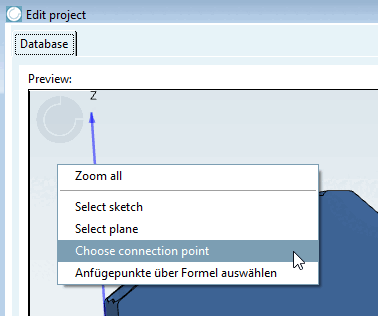

Cliquez sous Editer le projet [Edit project] -> Aperçu [Preview] sur la commande de menu contextuel Sélectionner un point d'attache [Choose connection point].

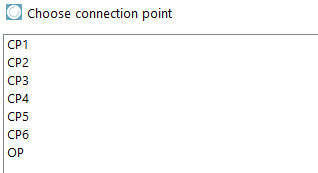

➝ La boîte de dialogue du même nom s'ouvre avec tous les points d'attache disponibles.

Important Comme la liste n'a pas de représentation visuelle des points, il est essentiel que les points d'ajout aient été préalablement nommés de manière claire et logique. La désignation doit être faite en fonction de la fiche technique, des exigences du client ou des règles électriques.

Sélectionnez le point d'attache à classer et confirmez en cliquant sur OK.

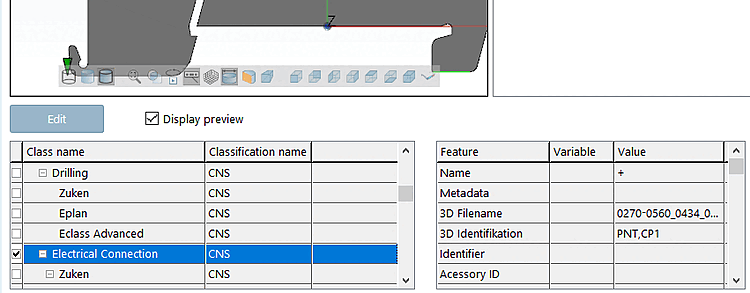

-> Une boîte de dialogue s'ouvre sous l' aperçu [Preview], où vous pouvez sélectionner la classe à attribuer. A droite, les caractéristiques associées sont affichées.

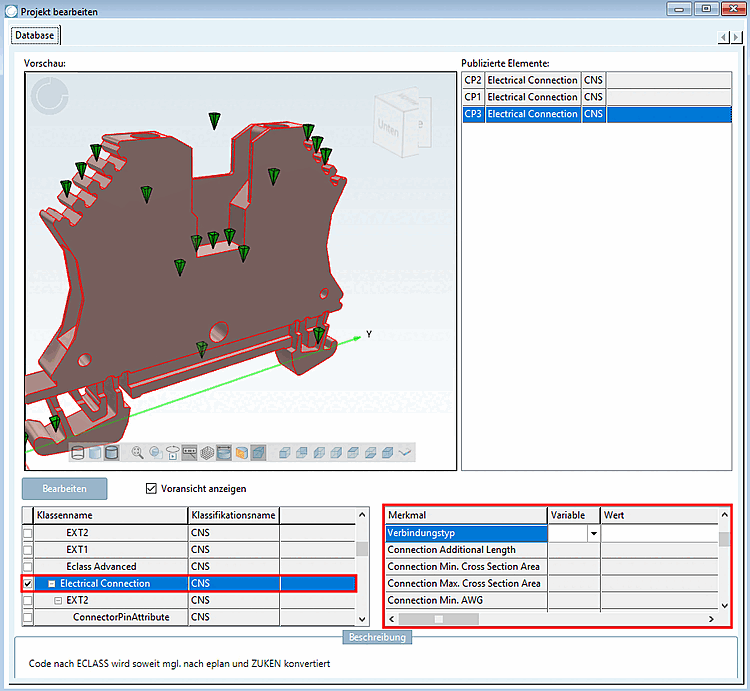

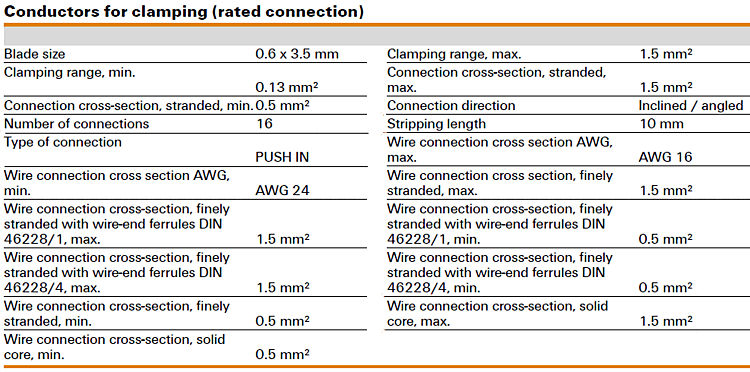

Sélectionnez la classe Electrical Connection ( =CNS_CP|4|3 ), cochez la case correspondante et remplissez à droite les valeurs des caractéristiques affichées.

Remarque Un seul point d'attache peut avoir plusieurs classifications.

Vous pouvez également enregistrer et ensuite modifier les caractéristiques d' Electrical Connection dans la boîte de dialogue Variables de classe [Class variables].

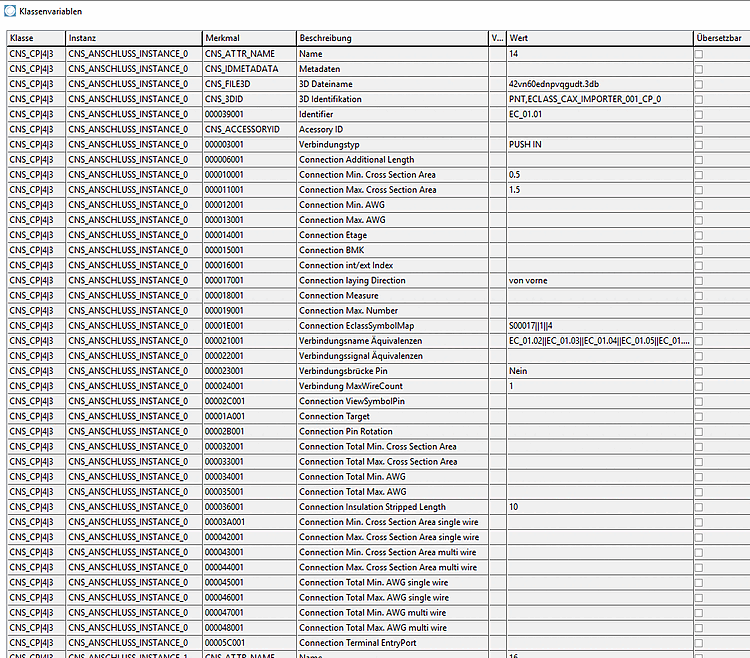

Caractéristiques de "Electrical Connection" dans la boîte de dialogue "Variables de classe [Class variables]

Enregistrez dans PARTproject et créez le Index nouveau . Après cela, vous pouvez également configurer les fonctionnalités dans PARTdataManager dans les informations sur la pièce.
