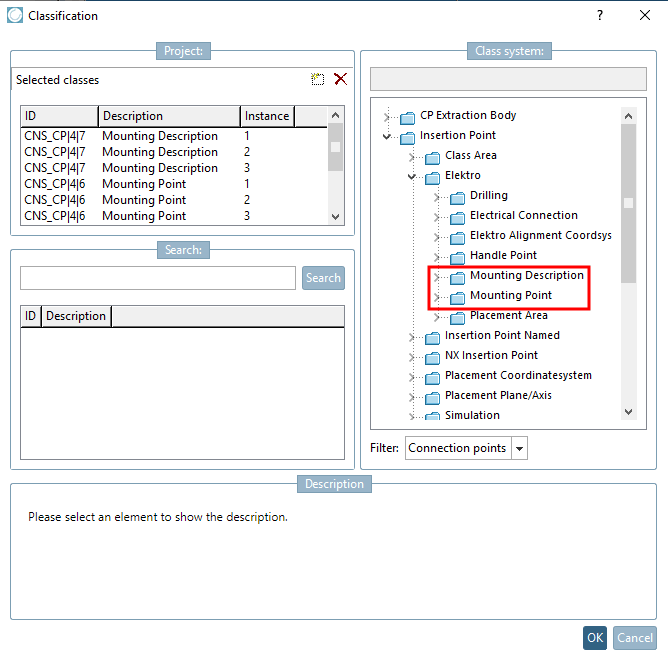

Outre les classifications de points d'attache [Connection points] pour Electrical Connection, les classifications de points d'attache [Connection points] Mounting Point (CNS_CP|4|6) et Mounting Description (CNS_CP|4|7) sont particulièrement importantes.

Condition préalable:

Tous les points de montage doivent être équipés d'un point d'attache [Connection point].

Les points d'attache sont classés comme Mounting Point ou Mounting Description.

	Remarque
	Si l'on se réfère à deux pièces à assembler, cela signifie que l'une a un point d'attache classé selon Mounting Point et l'autre un point d'attache classé selon Mounting Description. Les deux classes ont une caractéristique "Description" et celle-ci doit avoir la même valeur pour que les pièces puissent être assemblées.

Classe "Mounting Point" et "Mounting Description

Mounting Point décrit à quels endroits du composant d'autres composants peuvent être montés.

Mounting Description décrit le point et la direction dans lesquels il peut lui-même être monté (enfiché) sur un composant compatible.

Les systèmes de CAO prennent en charge cette fonction de différentes manières :

La classification avec Mounting Point (CNS_CP4|6 ) fonctionne par défaut.

Dans la classe Mounting Description (CNS_CP4|7 ), le point important est la caractéristique Description. Sa valeur apparaît plus tard comme nom de slot dans E3 et indique que seules les pièces dont la caractéristique Description a la même valeur peuvent être montées. Étant donné que différentes pièces peuvent éventuellement être montées, il doit être possible de définir plusieurs valeurs. Comme le système de classification CNS ne supporte pas les tableaux, on travaille ici avec une méthodologie spéciale. Vous trouverez plus de détails à ce sujet ci-dessous.

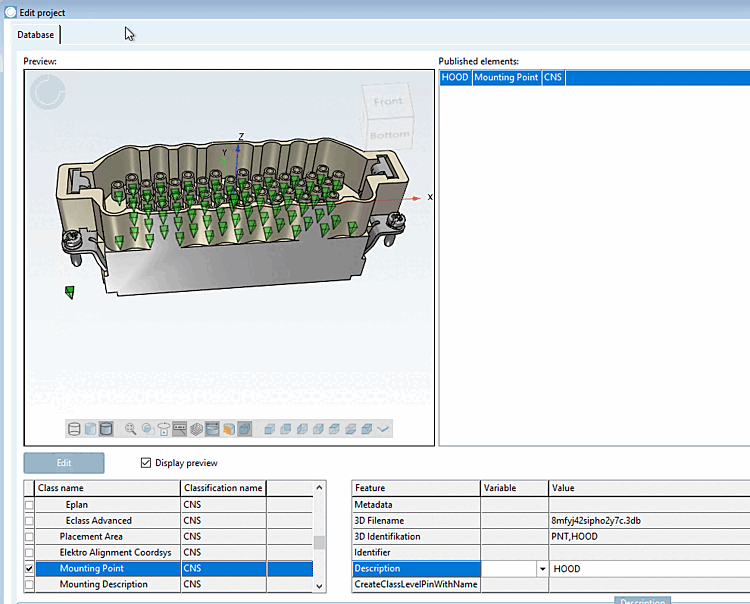

L'illustration montre, à titre d'exemple, la valeur "HOOD" pour la caractéristique "Description". En principe, le nom peut être choisi librement, mais veillez à ce que les noms soient judicieux.

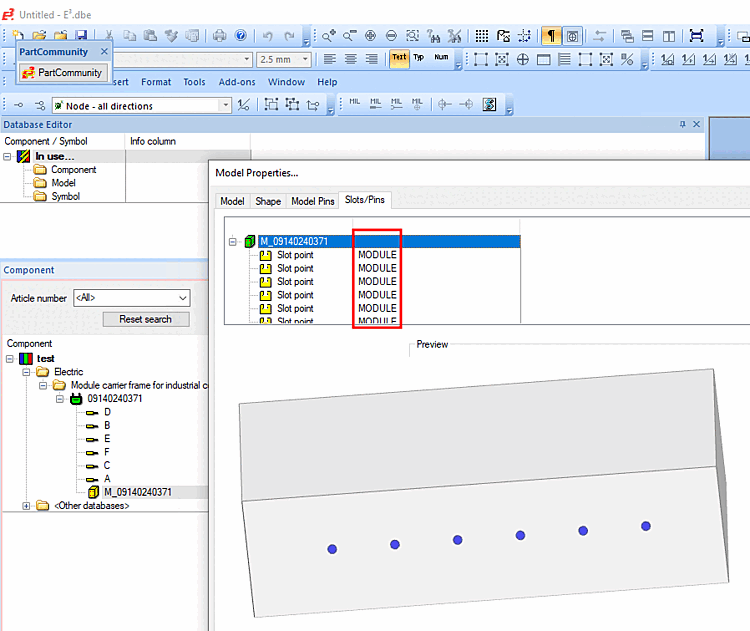

Le L’illustration suivante montre un composant dans Zuken E3 avec 6 emplacements, chacun avec description « MODULE », ce qui signifie que le composant comporte 6 sous-composants avec Montage Descriptif « MODULE ».

Zuken E3 - 6 points de slot

Ceci Le composant lui-même peut à son tour être branché dans les emplacements d’autres composants, à condition que ces créneaux « HOUSING » ou « HOOD ». Remarque : Nous avons ici une description de montage qui 2 cordes.

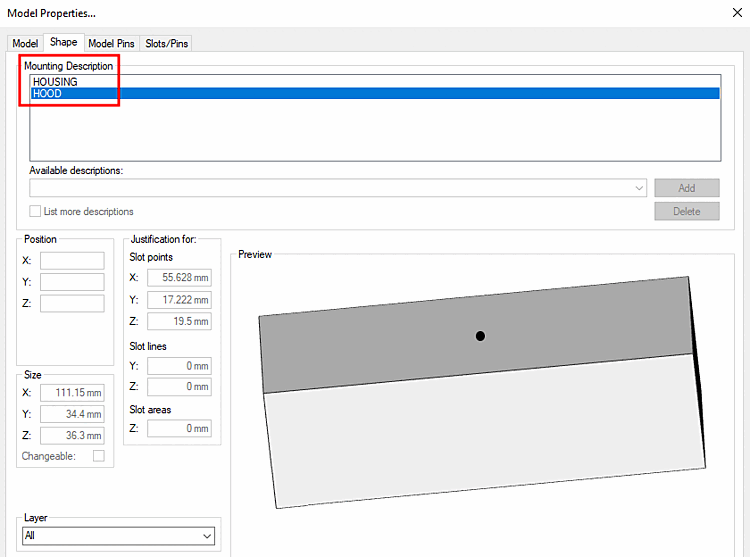

"Mounting Description" dans Zuken E3.

Le schéma de classification est complètement analogue à celui de la classification des raccordements électriques. La seule difficulté réside dans le fait qu'il peut y avoir plusieurs "descriptions". Dans ce cas, on utilise la "classe auxiliaire" CNSELEK|5|3.

Dans la classe CNSELEK|5|3, différentes valeurs peuvent ensuite être saisies dans la caractéristique Description. De cette manière, la Mounting Description gère un tableau de chaînes de caractères. Voir Fig. „ "Mounting Description" dans Zuken E3.“.

Après avoir sélectionné le point de connexion et l'avoir classé en tant que Mounting Description (CNS_CP|4|7), le point décisif est la valeur sous la caractéristique Link ID. Il fait référence à des classes instanciées plusieurs fois du type CNSELEK|5|3, qui ont à leur tour la même valeur sous la caractéristique Link ID. Cette classe est le conteneur pour les chaînes de description de montage qui sont saisies dans la classe de type CNSELEK|5|3, dans la caractéristique Description.

Remarque

Avec les définitions précédentes, nous avons associé la classe principale à une série de chaînes différentes. Cela signifie qu'un ensemble (non ordonné) de chaînes de caractères appartient à la classe principale. Dans la plupart des cas, cela suffit amplement pour les systèmes cibles. Dans le cas contraire, l'ID d'instance de CNSELEK|5|3 sert à trier les descriptions de montage correspondantes. Ce n'est qu'avec cette définition que l'on peut parler, à proprement parler, d'un tableau.

Exemple: Mounting Description (CNS_CP|4|7 ) pour un tableau à 2 entrées :

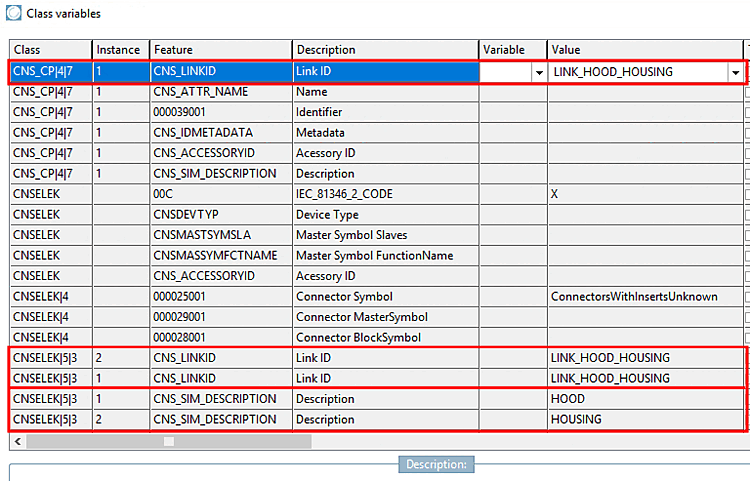

Exemple : la valeur du même nom "LINK_HOOD_HOUSING" relie CNS_CP|4|7 et CNSELEK|5|3

Le composant lui-même peut donc être enfiché sur un "HOOD" ou un "HOUSING".
