5.12.11.26. Classifier les pièces électriques : Modules complémentaires

5.12.11.26.1. Assistant Connectionpoint

	Remarque
	La condition préalable à l’obtention du en utilisant le module et en affichant la commande du menu contextuel est que les fichiers `cpwizard.cfg` et `cpwizard.vbb` sous `$CADENAS/libs/all/plugins` mensonge.

	Remarque
	L' assistant de points de connexion [Connection point wizard] s'utilise idéalement avec le plugin Electrical classification import/export.

Avec le Points de connexion [Connection point wizard], vous pouvez utiliser des fonctions créer Cp (Ctrl+C) [Create Cp (Ctrl+C)] (pour une seule fonctionnalité), Générer Cp (Tous) (Ctrl+A) [Create Cp (All) (Ctrl+A)] (pour toutes les fonctionnalités identiques) ou Enregistrer en tant que modèle (Ctrl+S) [Save as template (Ctrl+S)] Définissez automatiquement les points d’attache aux entités.

De plus, vous avez la possibilité de créer en utilisant les fonctions BoundingBox Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] et BBox comme modèle stocker [Save BBox as template] un point d’attache dans un coin de la BoundingBox pour lieu. Voir aussi Section 5.12.11.1, « Aligner le composant ».

Les possibilités de réglage de base sont d'abord expliquées ci-dessous. Suivent ensuite deux exemples, l'un pour placer des points d'attache sur des fonctions et l'autre sur la BoundingBox.

Sélectionnez le niveau de répertoire souhaité dans l'arborescence d'index. Dans la zone de dialogue Composants [Parts], les projets situés directement en dessous sont affichés et peuvent être traités.
Dans PARTproject, appelez l' assistant des points de connexion [Connection point wizard] sous Sélection du projet [Project selection] -> Menu contextuel du répertoire -> Automatisation [Automation].

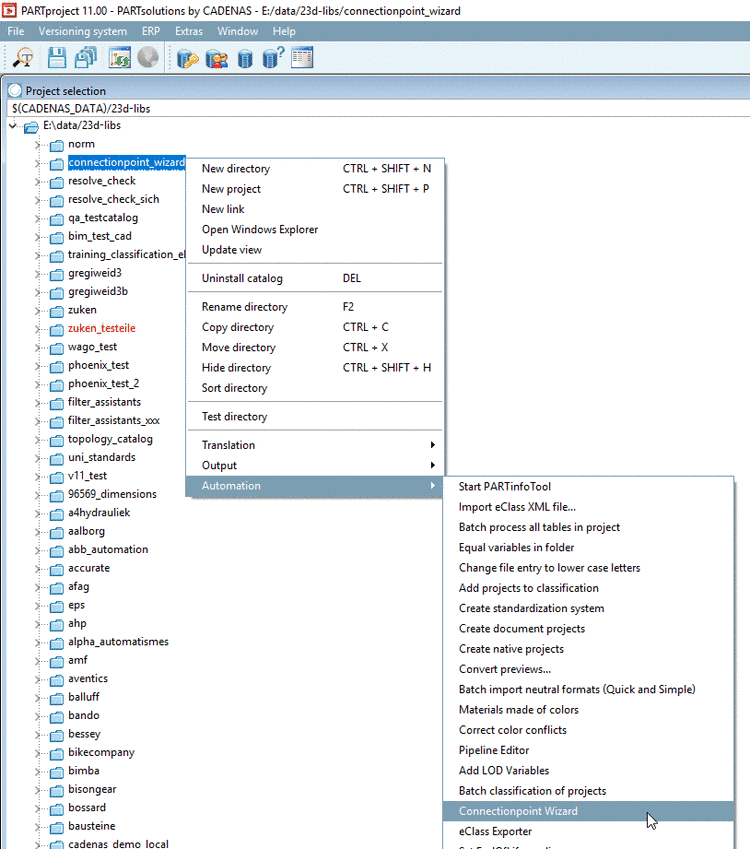

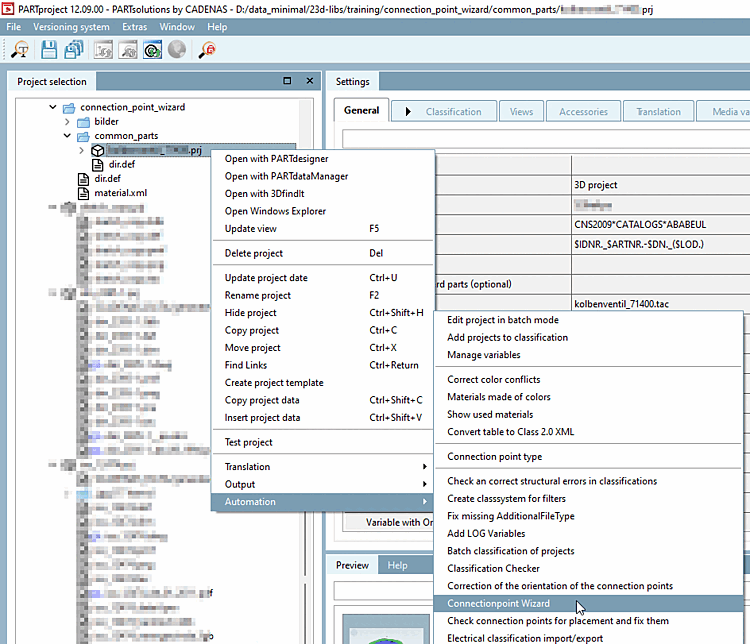

Points de connexion Wizard [Connection point wizard] - Appel
Sélectionner le fichier 3db du composant souhaité.

Remarque
Il est également possible de définir des points d'attache pour les pièces individuelles dans les assemblages, mais pas pour les assemblages.

Avec Cliquez sur ouvrez la pièce dans PARTdesigner.
Sous Mode de sélection [Selection mode], choisissez l'un des paramètres suivants :
- Aucun [None] Si aucune sélection 3D n'est nécessaire. Vous pouvez choisir cette option si vous souhaitez placer des points d'attache aux coins de la bounding box (les autres options sont également possibles pour cela).
  Voir ci-dessous.
- Points de connexion [Connection points]: Sélectionnez cette option si vous souhaitez déterminer la désignation d'un point de jonction. En cas de sélection dans la vue 3D, le point est marqué en bas de la liste.

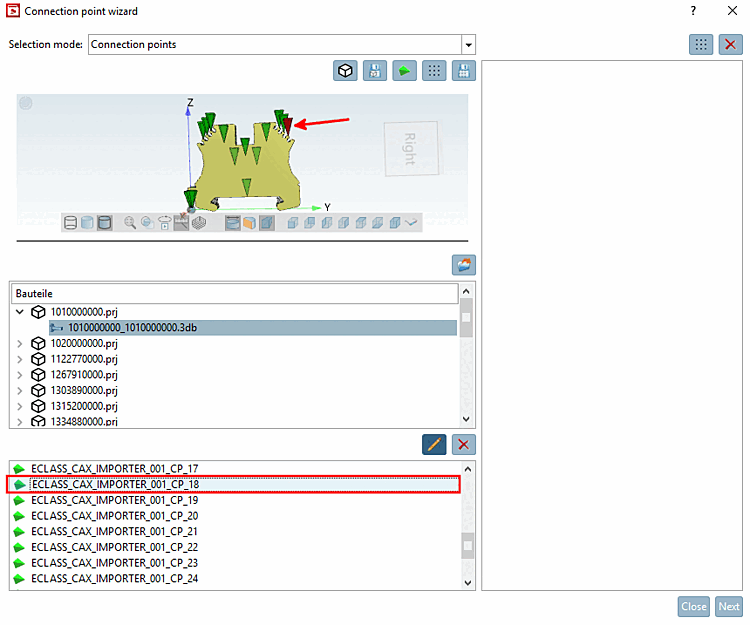

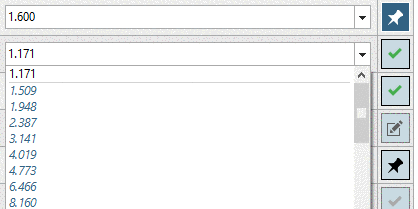

  Mode de sélection [Selection mode]: points de connexion [Connection points]
- Fonctions [Features]: Sélectionnez cette option si vous souhaitez placer automatiquement des points d'attache sur les fonctions, soit individuellement, soit pour toutes les fonctions identiques.
  Voir ci-dessous.

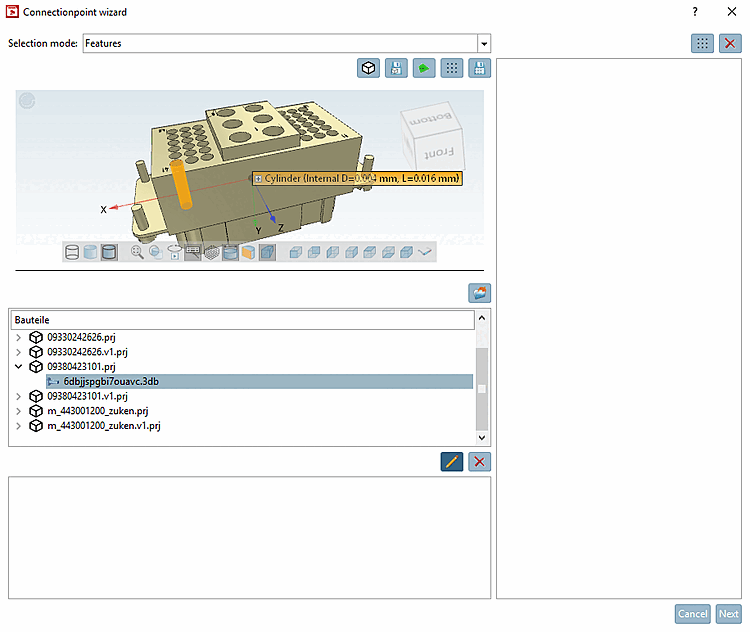

  Exemple : sélection de la fonction "Cylindre
Sélectionnez la fonction souhaitée.

Le Choisir l’une des fonctionnalités Créer une BoundingBox Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] ou BBox comme modèle Il n’est [Save BBox as template] pas nécessaire d’enregistrer une option spéciale en mode de sélection [Selection mode] être sélectionné.
- Créer BoundingBox cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)]
  Cette fonction permet de créer un point d'attache à un coin du boundingBox.
  Voir ci-dessous.
  En cliquant sur l'icône, la boîte de dialogue correspondante s'ouvre.

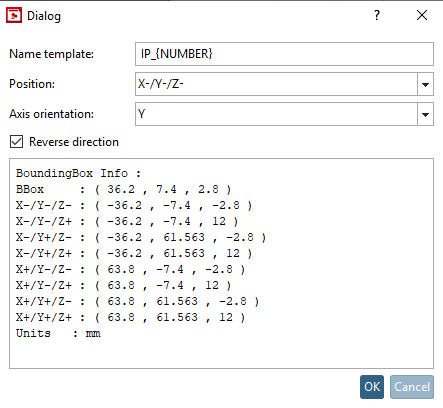

  Créer BoundingBox Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] -> Dialogue

  Définissez l'entrée souhaitée sous Modèle de nom [Name template], Position, Orientation des axes [Axis orientation] et Inverser la direction [Reverse direction] et confirmez en cliquant sur Ok.
  -> Le point d'attache est placé au coin souhaité du boundingBox.

  Point d'attache placé sur BoundingBox
- BBox comme modèle sauvegarder [Save BBox as template]
  Après avoir cliqué sur le bouton, la même boîte de dialogue que sous Créer BoundingBox Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] s'ouvre.
  Sélectionnez les paramètres souhaités et confirmez en cliquant sur Ok.
  -> Le modèle est enregistré et affiché dans la zone de dialogue de droite.

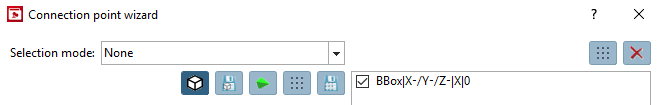

  Modèle enregistré

  Cliquez sur Générer Cp(All) à partir de modèles (Ctrl+T) [Create Cp(All) from Template (Ctrl+T)] dans le coin supérieur droit peuvent être téléchargés à partir du activé, le point d’ajout correspondant sur le BoundingBox.
Le En choisissant l’une des fonctionnalités Générer Cp (Ctrl+C) [Create Cp (Ctrl+C)] (pour une seule fonctionnalité), Générer Cp (Tous) (Ctrl+A) [Create Cp (All) (Ctrl+A)] (pour toutes les caractéristiques identiques) ou Enregistrer en tant que modèle (Ctrl+S) [Save as template (Ctrl+S)] doit être sélectionné sous Mode de sélection [Selection mode] l’option Fonctionnalités [Features] et dans la vue 3D, [3D view] un caractéristique.

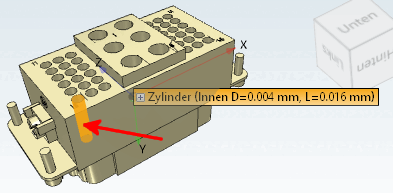

Fonctionnalités "Cylindre" sélectionnées

Dans le cas contraire, un message d'erreur apparaît.

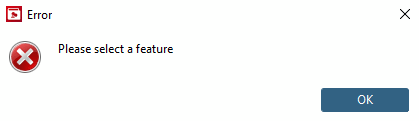

Message d'erreur : "Veuillez sélectionner une fonction [Please select a feature]".
- Générer Cp (Ctrl+C) : [Create Cp (Ctrl+C)] Un point d’attache est créé sur le élément.
- Générer Cp (Tous) (Ctrl+A) : [Create Cp (All) (Ctrl+A)] Un point d’attache est créé spécifiquement pour le élément sélectionné et en outre pour tous les éléments identiques Fonctionnalités.
- Enregistrer en tant que modèle (Ctrl+S) : [Save as template (Ctrl+S)] Avec cette fonction, vous pouvez créer des modèles et stocker. Pour ce faire, sélectionnez une fonction et Cliquez ensuite sur l’icône.
  -> Un modèle s'affiche à droite.
  Cliquez sur Générer Cp(All) à partir de modèles (Ctrl+T) [Create Cp(All) from Template (Ctrl+T)] dans le coin supérieur droit peuvent être sélectionnés à partir de la fonction modèles activés.

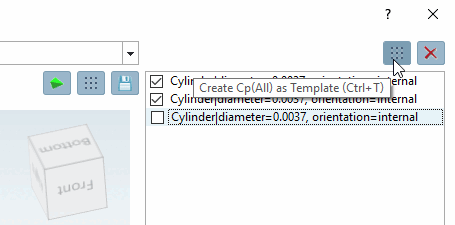

  Créer Cp(Tous) à partir de modèles (Ctrl+T) [Create Cp(All) from Template (Ctrl+T)]

  Remarque
  Pour qu'un modèle soit appliqué, il faut que non seulement la fonction soit identique, mais aussi les valeurs des différents paramètres (par ex. le diamètre pour les cylindres).

Exemple - Placer le point d'attache à un coin de la bounding box

Sélectionnez le fichier 3db souhaité.
Cliquez sur le bouton Créer une BoundingBox Cp (Ctrl+B). [Create BoundingBox Cp (Ctrl+B)]
-> La boîte de dialogue correspondante s'ouvre.

Créer BoundingBox Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] -> Dialogue
Définissez les paramètres Modèle de nom [Name template], Position, Orientation de l'axe [Axis orientation] et Inverser la direction [Reverse direction] comme vous le souhaitez et confirmez en cliquant sur Ok.
-> Le point d'attache est placé au coin souhaité du boundingBox.

Point d'attache défini sur BoundingBox

Exemple - Placer automatiquement des points d'attache sur une fonction

Après avoir cliqué sur l’une des fonctions Générer Cp (Ctrl+C), [Create Cp (Ctrl+C)] Créer Cp (Tous) (Ctrl+A) [Create Cp (All) (Ctrl+A)] ou Enregistrer en tant que modèle (Ctrl+S) [Save as template (Ctrl+S)] Une boîte de dialogue s’ouvre pour déterminer le modèle de nom de [Name template] paramètre, Inversez la position [Position], l’ordre des noms [Name order] et la direction [Reverse direction].
Dans ce qui suit, la procédure selon Utilisation de la fonction Générer Cp (Tous) (Ctrl+A) [Create Cp (All) (Ctrl+A)] Montré.
- Modèle de nom [Name template]: acceptez la proposition ou adaptez l'impression en conséquence.

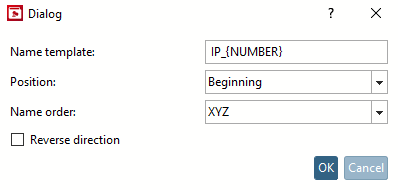

  Modèle de nom [Name template]

  exemple :
```
IP_{NUMBER}      <default>
```
  ou
```
IP_GROUP1_{NUMBER}
```
- Position: choisir entre le début, la fin ou le milieu. Dans le cas d'un cylindre, on voit clairement de quoi il s'agit.

  Début

  Centre

  Fin
- Ordre des noms [Name order]: détermine le type de numérotation. Il se fait en fonction de la priorité des coordonnées 3D.

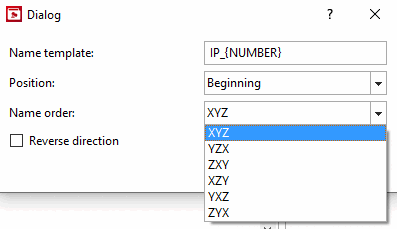

  Ordre des noms [Name order]

  Dans l'exemple suivant, la numérotation est effectuée selon "XYZ".

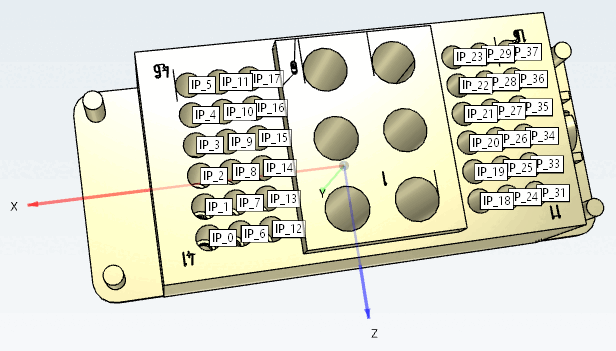

  Ordre des noms [Name order] -> Résultat

  Y ne joue aucun rôle, car tous les points ont la même valeur Y. Le point de départ "IP_0" a la valeur X et Z la plus élevée, le deuxième point a une valeur X aussi élevée, mais une valeur Z plus faible, etc. Dans la deuxième rangée suivent les points avec la valeur X immédiatement supérieure, en commençant par la valeur Z la plus élevée, etc.
- Inverser la direction [Reverse direction]: ... inverse la direction du point d'attache.

  Inverser la direction [Reverse direction]

Confirmez en cliquant sur Ok.

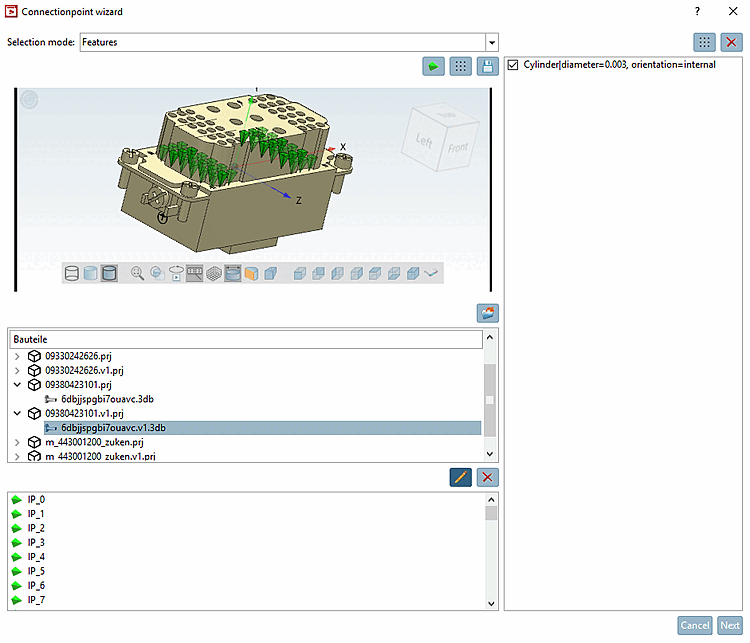

Le La figure suivante montre l’état après l’application de la fonction Créez Cp (Tous) (Ctrl+A) [Create Cp (All) (Ctrl+A)] .

Toutes les mêmes fonctions ont été dotées d'un point d'attache.

Dans la zone de dialogue tout en bas, tous les points d'attache existants et les nouveaux créés sont affichés.

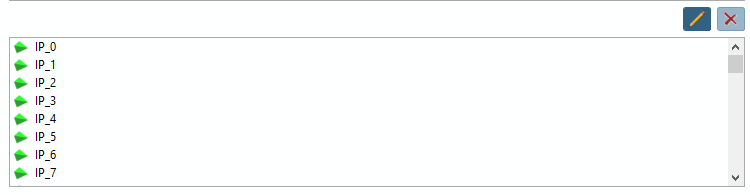

Liste des points d'attache existants

Après avoir cliqué sur , vous pouvez renommer les points d’attache.

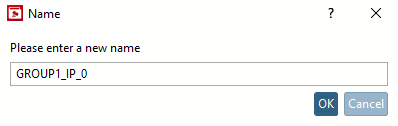

Renommer les points d'attache

Astuce

Utilisez éventuellement PARTdesigner, qui vous offre une meilleure vue d'ensemble.

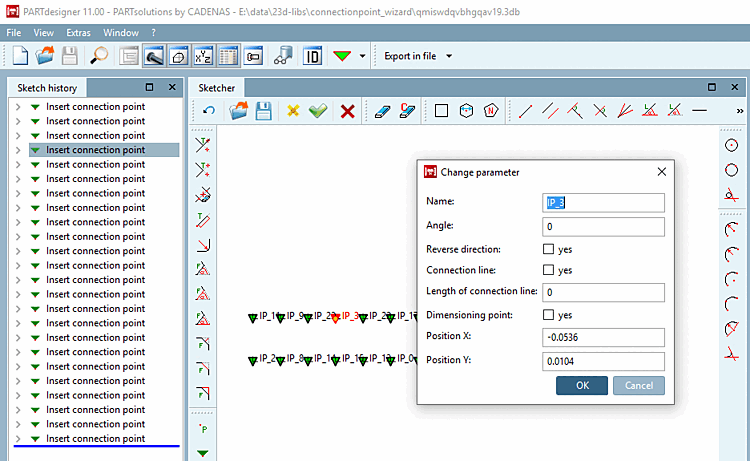

Renommer les points d'attache dans PARTdesigner

Avec Cliquez supprimer les points d’attache.

	Remarque
	Notez que seul le point d'attache est supprimé, le plan et l'esquisse restent en place. (Ceux-ci doivent être supprimés dans PARTdesigner ).

Astuce

Si vous souhaitez supprimer tous les points d'attache, la procédure est plus rapide dans PARTdesigner. Il suffit de supprimer le plan et l'esquisse.

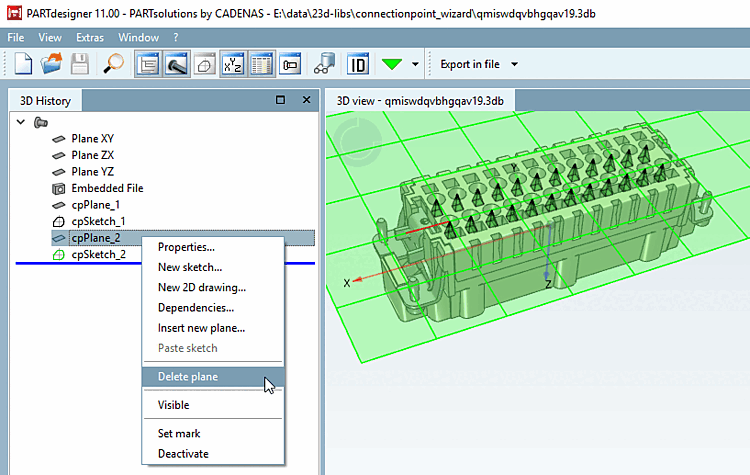

Supprimer les points d'attache dans PARTdesigner

Créer des points de connexion avec rotation ou translation

	Remarque
	La possibilité de rotation et de translation a été ajoutée à la V12.9.

Cette fonction est par exemple nécessaire lorsque les points de placement doivent être orientés vers le sol avec l'axe Z du point de jonction et que l'on utilise un cylindre dans la direction X comme origine du point ou lorsque, par exemple, pour les raccords de tuyaux, on ne souhaite pas placer le point de jonction sur l'extrémité du raccord mais le décaler vers l'intérieur.

Sélectionnez la pièce à modifier et appelez l' assistant de points de connexion [Connection point wizard].
-> La boîte de dialogue du même nom s'ouvre.
Sélectionnez un fichier 3db dans la zone Composants [Parts].
-> La pièce est affichée dans l'aperçu 3D.

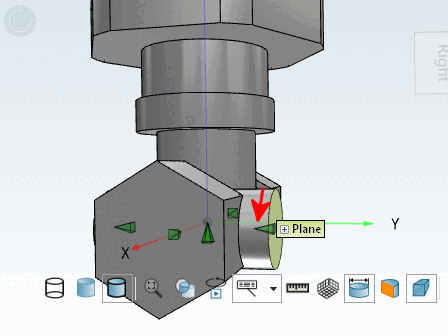

Sous Mode de sélection [Selection mode], choisissez l'option Fonctions [Features] et sélectionnez une fonction (ici, dans l'exemple, un plan).
Cliquer sur le bouton Créer Cp (Ctrl+C). [Create Cp (Ctrl+C)]
-> La boîte de dialogue correspondante s'ouvre.

Remarque

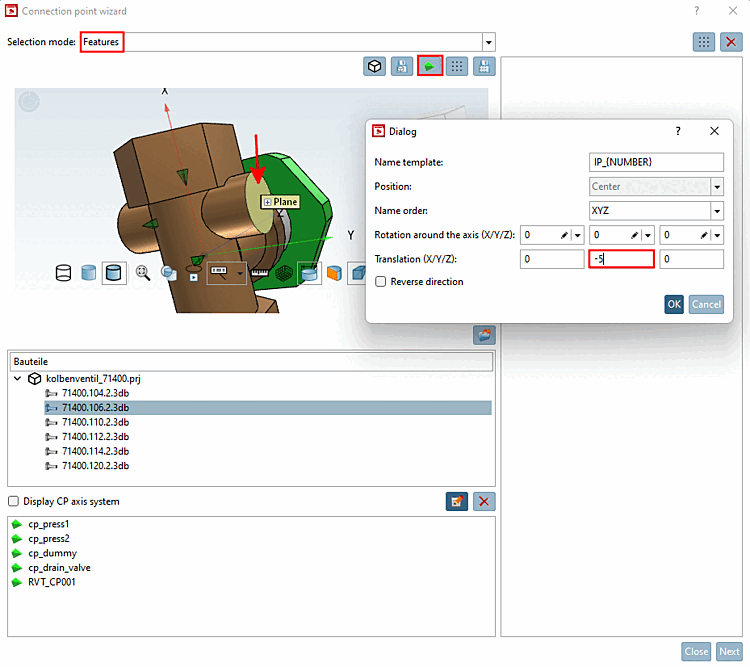

Vous pouvez voir les nouvelles fonctions sous Rotation autour de l'axe (X/Y/Z) [Rotation around the axis (X/Y/Z)] et Translation (X/Y/Z).
Par exemple, pour l'axe Y, sélectionnez Translation = '-5' et confirmez en cliquant sur OK.
-> Le point de connexion est placé. Il est décalé vers l'intérieur par rapport au plan sélectionné.
