3.1.6.10.3.4. Réglages

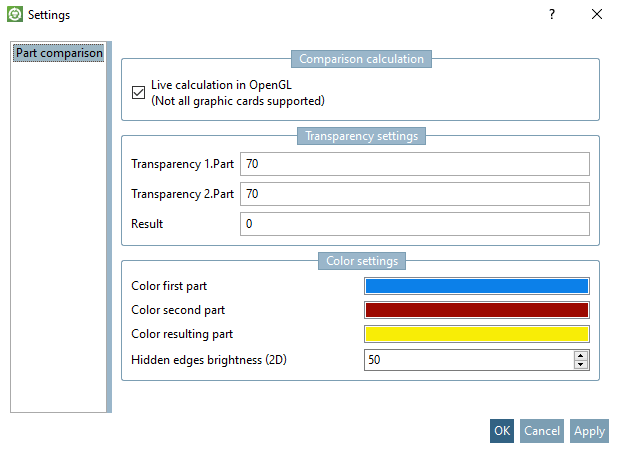

Paramètres [Settings] : Avec Cliquez sur l’icône la boîte de dialogue correspondante s’ouvre.

  • Calcul comparatif [Comparison calculation]:

    Calcul en direct en OpenGL (toutes les cartes graphiques ne sont pas supportées) [Live calculation in OpenGL (Not all graphic cards supported)] (activé par défaut)

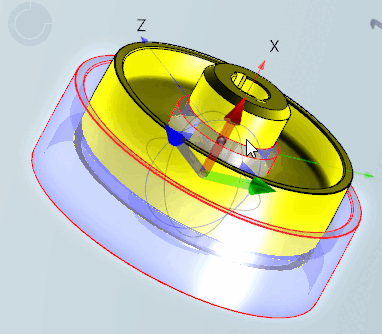

    Pour les éléments de construction superposés, les opérations de comparaison sont calculées en temps réel lors du déplacement les uns par rapport aux autres.

  • Paramètres de transparence [Transparency settings]:

    Les paramètres de transparence [Transparency settings] sont utilisés dans la vue 3D [3D view].

    • Transparence 1.élément de construction [Transparency 1.Part]

    • Transparence 2.composant [Transparency 2.Part]

    • Résultat [Result]

    Saisissez la valeur souhaitée pour la transparence dans les champs de saisie (0 à 100 [invisible]).

  • Réglage des couleurs [Color settings]:

    En cliquant dans le champ de couleur, la boîte de dialogue Sélectionner la couleur [Choose color] s'ouvre.

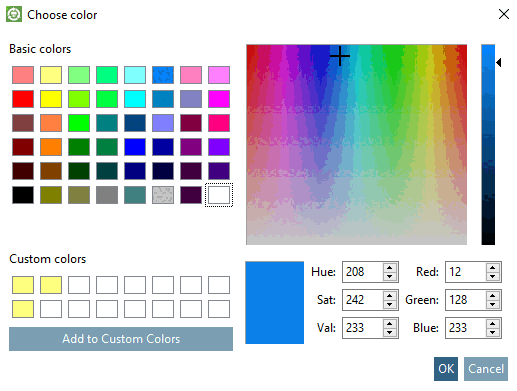

    Boîte de dialogue Sélectionner la couleur [Choose color]

    Boîte de dialogue Sélectionner la couleur [Choose color]

    Déterminez la couleur souhaitée et confirmez en cliquant sur OK.

    • Couleur du premier élément [Color first part]

    • Couleur du deuxième composant [Color second part]

    • Résultat [Result]

    • Luminosité des bords cachés (2D) [Hidden edges brightness (2D)]:

      Ce paramètre est utilisé dans la comparaison 2D [2D comparison].

      Pour que les "bords cachés" ne perturbent pas l'image globale, la luminosité de ceux-ci est fixée par défaut à 50%.
