2.5.1.2.2. Exportation de maillage (erreur dans le maillage)

Il peut éventuellement arriver que des pièces ne puissent pas être représentées dans ArchiCAD. Cela est généralement dû à des erreurs dans le maillage.

Lors de l'exportation au format mesh, vous avez la possibilité de choisir une représentation simplifiée. Celle-ci est robuste contre les erreurs dans le maillage.[3]

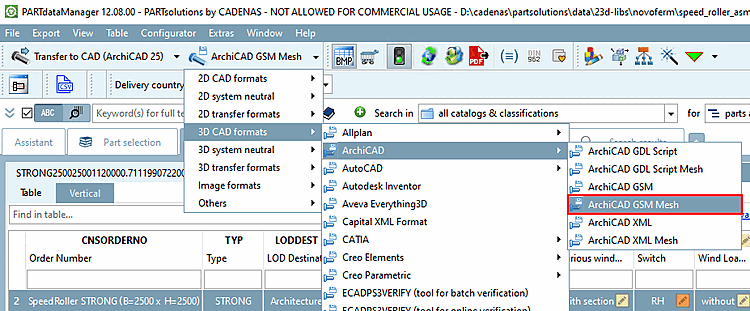

Exportation au format mesh

Exportation au format mesh

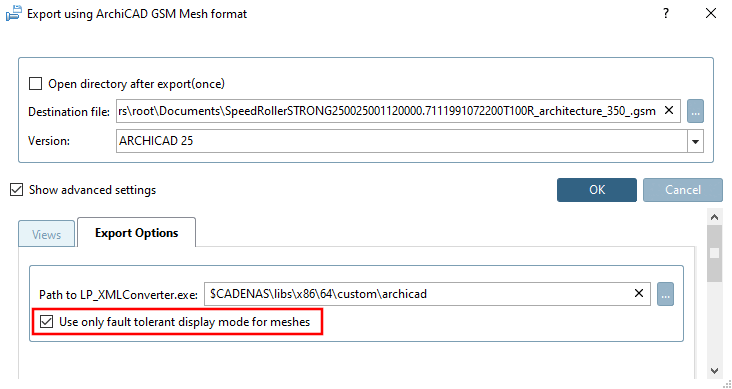

Options d'exportation [Export options] -> Option "Utiliser uniquement la représentation à tolérance de pannes pour les maillages [Use only fault tolerant display mode for meshes]".Utilise uniquement la représentation tolérante aux erreurs pour Meshesind Meshestolérant aux pannes

Options d'exportation [Export options] -> Option "Utiliser uniquement la représentation à tolérance de pannes pour les maillages [Use only fault tolerant display mode for meshes]".

Vous pouvez également définir ce paramètre par défaut via un fichier de configuration :

ifarchicad.cfg

[CreationOptions]
ForcePlaneBasedMesh=0/1

Pour ce faire, réglez la valeur sur 1.

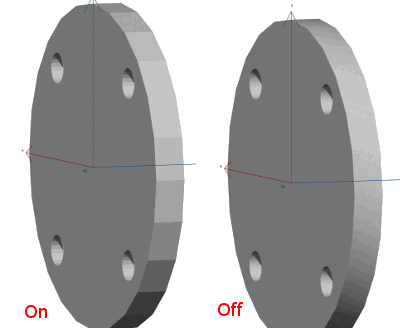

Lors de l'exportation avec une représentation simplifiée, la qualité des congés est moins bonne.[4]

Utilise uniquement la représentation tolérante aux erreurs pour les maillages [Use only fault tolerant display mode for meshes]: on/off

Utilise uniquement la représentation tolérante aux erreurs pour les maillages [Use only fault tolerant display mode for meshes]: on/off



[3] La représentation simplifiée n'utilise pas de congés. La génération du maillage se déroule alors plus rapidement. Si "ForcePlaneBasedMesh" n'est pas activé, la représentation plus belle est utilisée. La génération prend alors plus de temps. Si une erreur survient lors de la génération de la représentation plus belle, elle est en général interceptée et la représentation simplifiée est automatiquement utilisée. Il est possible qu'ArchiCad ne puisse pas dessiner l'objet. Si la représentation simplifiée doit toujours être générée, on peut définir la clé "ForcePlaneBasedMesh" sur 1.

[4] La représentation différenciée des couleurs n'est possible que pour les pièces basées sur un maillage. Sinon, seules certaines fonctions peuvent être colorées.
