2.5.10.2. Informations complémentaires 2.5.10.2.3. Propriétés physiques de PARTsolutions
|  |
| Précédent | Suivant |
Si les propriétés physiques sont définies dans la classification CNS du côté de PARTsolutions, elles seront également transmises au système de CAO lors de l'exportation.

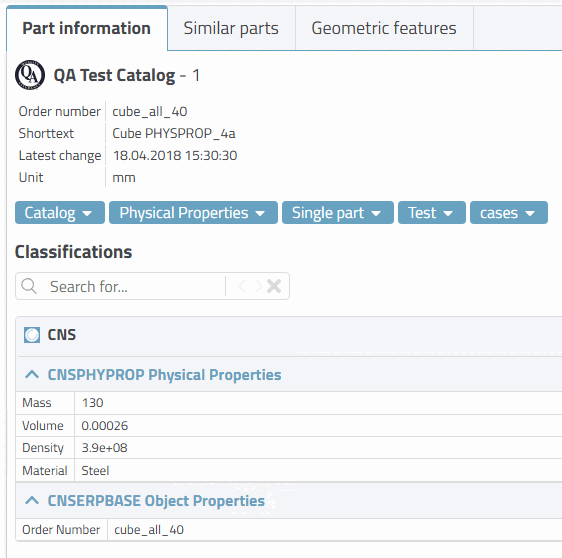

Dans PARTdataManager, les attributs de la classification CNS sont affichés dans l'arbre d'index, dans le menu contextuel d'un composant sous le point de menu Informations sur les composants [Part information].
Les paragraphes suivants expliquent comment Solid Edge se comporte dans différents scénarios :
Si un matériau a été transmis depuis PARTsolutions, il est toujours créé (c'est de lui que résulte la densité).
Si, en plus, une densité exacte a été transmise à partir de PARTsolutions, la densité exacte est définie.[7] sans perdre le reste des propriétés physiques données par le matériau.
Si aucune densité exacte n'a été transmise depuis PARTsolutions, mais qu'une masse exacte a été transmise depuis PARTsolutions, la densité est calculée (le volume est donné par le modèle lui-même | densité = masse / volume).
Si aucun matériau, aucune masse et aucune densité n'ont été transmis depuis PARTsolutions, la densité ne peut pas être créée.
Il n'est pas possible de définir directement le volume, car celui-ci est défini par le modèle géométrique.
De plus, il n'est pas possible de définir la masse directement. La masse est fixée indirectement par calcul via la densité (densité = masse / volume).
Si la masse exacte et la densité exacte ont été transmises par PARTsolutions, la densité exacte est définie.
[7] C'est-à-dire que si une densité exacte a été explicitement transmise à partir de PARTsolutions, c'est cette densité qui est utilisée et non celle attribuée par le matériau.
