Si vos catalogues de pièces propres ont été lus et indexés avec la licence PSADDONS*ADVANCEDTOPO existante, la qualité des informations/fonctions de topologie est très bonne, sinon seules les fonctions de topologie standard sont lues.

Pour Les composants qui ont été chargés via un fichier [Load file] au format STEP s’appliquent également : Est la licence PSADDONS*ADVANCEDTOPO disponible, la qualité des informations/fonctionnalités topologiques est très bon.

Avec la licence supplémentaire"PSADDONS*ADVANCEDTOPO", les informations étendues sur les fonctions/topologies telles que la sphère [Sphere], le tore [Torus] et le cylindre allongé [Elongated Cylinder] sont lues lors de l'importation. Les autres fonctions telles que le trou [Hole], le cylindre [Cylinder], le cône [Cone], les plans parallèles [Opposite Planes], le motif [Pattern], l'arrondi [Fillet], etc. sont importées avec une qualité nettement supérieure à celle obtenue sans cette licence.

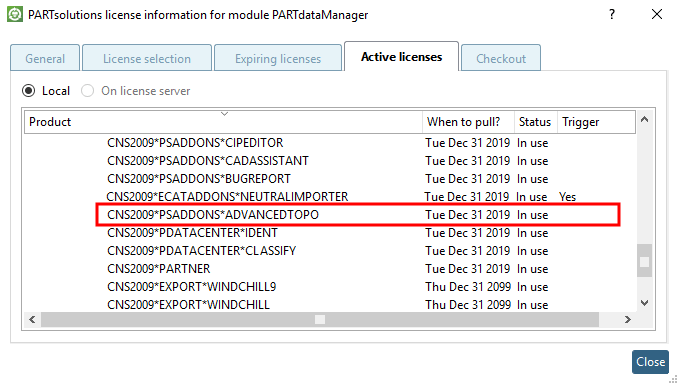

Vous pouvez voir les licences actives [Active licenses] en cliquant sur F9 dans l'application ou sur le point de menu Licences [Licenses] dans le menu Aide [Help]. Dans la boîte de dialogue, ouvrez le sous-point Features.

Pour les catalogues de fabricants CADENAS modélisés de manière standard (non Quick & Simple), la qualité des informations/fonctions de topologie est dans tous les cas très bonne.

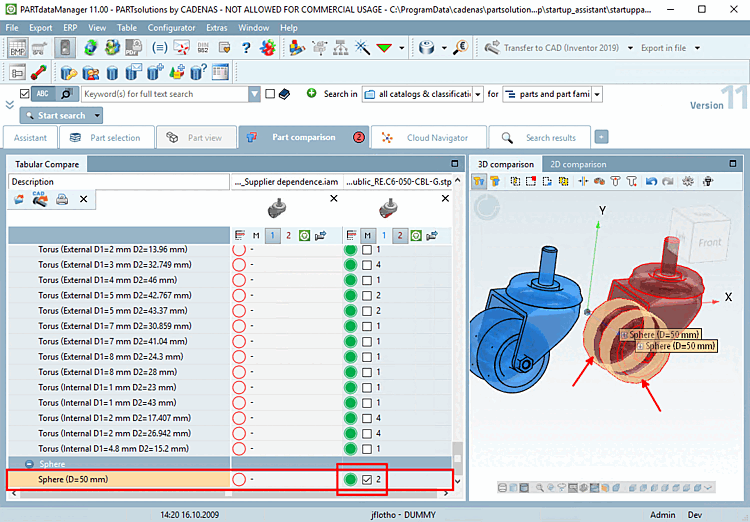

L'exemple d'illustration suivant montre la différence : le composant de gauche ne contient pas de features de topologie étendues, celui de droite oui.

Exemple : Fonction boule [Sphere]

Comme les informations/fonctions topologiques sont disponibles comme critères de recherche de base, les résultats de la recherche partielle/géométrique (3D) [Geometric search (3D)] sont meilleurs et plus précis.

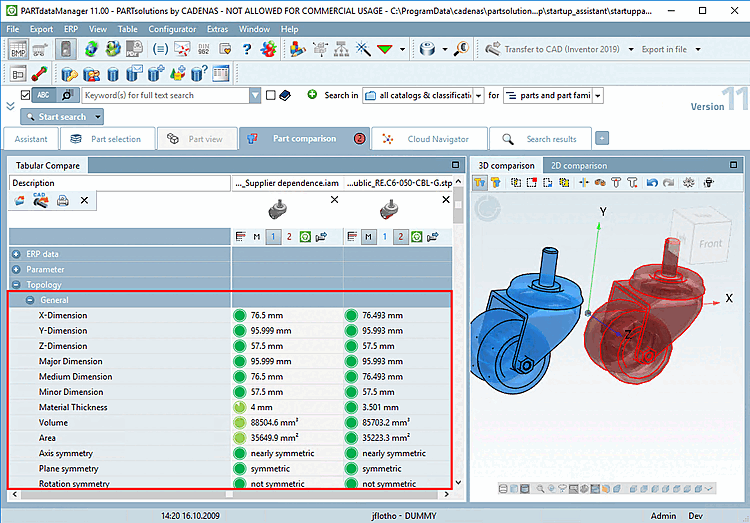

Les fonctions générales de topologie sont en principe disponibles.

Fonctions générales de topologie
