Les tableaux qui permettent de relier les données géométriques aux données ERP sont expliqués ci-dessous.
Les deux tables les plus importantes dans le modèle de base de données de LINKDB/PLDBDEMO sont LINKTABLE et ERPTABLE.

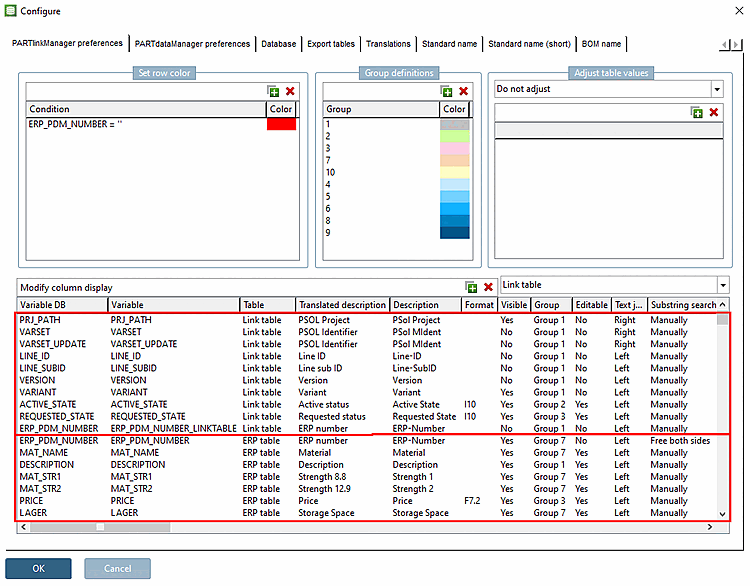

Sous PARTlinkManager -> Outils [Extras] -> Configurer l'environnement ERP [Configure ERP environment] -> Page d'onglet Paramètres PARTlinkManager [PARTlinkManager preferences] -> Configurer l'affichage des colonnes [Modify column display], les colonnes du tableau de liens [Link table] et du tableau ERP [ERP table] sont listées. La colonne Tableau [Table] indique l'affectation correspondante.
Le tableau ERP [ERP table] sert à stocker des données provenant de systèmes tiers.
Dans la version de base, le tableau se compose de trois colonnes. Il est possible de créer autant de colonnes supplémentaires que souhaité (le nombre possible n'est qu'une question de licence). Celles-ci sont toujours créées dans le tableau ERP.
Les colonnes du tableau de liens [Link table] contiennent l'information sur le projet et la ligne auxquels se réfère l'expression ou la variation de l'élément de construction.
Enregistre le chemin d'accès aux fichiers de projet dans le catalogue
Numéro continu pour les variations spécifiques à l'utilisateur d'une valeur dans un ID de ligne [Line ID]
Par exemple, un utilisateur peut définir des matériaux différents ou des dimensions spéciales hors norme, ou encore varier les champs de plage de valeurs.
Enregistre la version du projet.
(Dans le PARTdataManager, c'est toujours la version actuelle qui est affichée).
Plage de valeurs 0/1 : si une valeur géométrique d'un champ de plage de valeurs NON est modifiée, la valeur passe de '0' à '1'. Voir également à ce sujet Section 6.1.3.2, « Traitement interne des variantes ».
Identification PSOL [PSOL Identifier]
Enregistre toutes les informations géométriques d'un élément de construction ; contient toutes les variables géométriques avec des valeurs
La clé primaire de ce tableau est composée du projet PSOL [PSOL Project], de l' ID de ligne [Line ID], du subID de ligne [Line sub ID] et de la version [Version]. Ces données permettent d'identifier clairement un composant.
