Le tabelle utilizzate per collegare i dati geometrici con i dati ERP sono spiegate di seguito.
Le due tabelle più importanti del modello di database LINKDB/PLDBDEMO sono LINKTABLE e ERPTABLE.

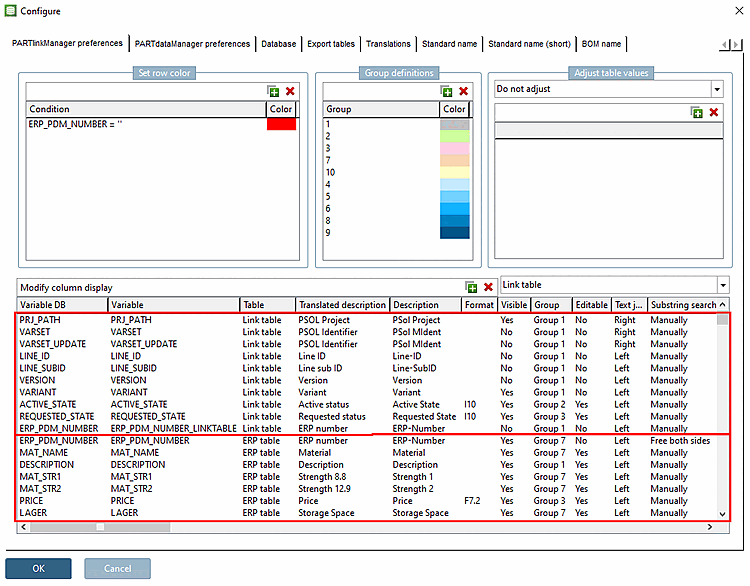

Le colonne della tabella di collegamento [Link table] e della tabella ERP [ERP table] sono elencate in PARTlinkManager -> Extra [Extras] -> Configura ambiente ERP [Configure ERP environment] -> Pagina a schede Impostazioni PARTlinkManager [PARTlinkManager preferences] -> Configura visualizzazione colonne [Modify column display]. La colonna Tabella [Table] mostra l'assegnazione corrispondente.
La tabella ERP [ERP table] viene utilizzata per memorizzare i dati provenienti da sistemi di terze parti.
La versione base della tabella è composta da tre colonne. È possibile creare un numero qualsiasi di colonne aggiuntive (il numero possibile dipende dalla licenza). Queste vengono sempre create nella tabella ERP.
Tabella dei collegamenti [Link table]
Le colonne della tabella di collegamento [Link table] contengono informazioni su quale progetto e quale riga si riferisce la caratteristica o la variazione del componente.
Le colonne più importanti sono:
Numero consecutivo di caratteristiche all'interno di un progetto
Numero consecutivo per le variazioni specifiche dell'utente di una caratteristica all'interno di un ID di linea [Line ID].
Ad esempio, l'utente può definire materiali diversi o dimensioni speciali al di fuori dei campi di valori standard o variabili.
Salva la versione del progetto.
(La versione corrente è sempre visualizzata nel PARTdataManager).
Intervallo di valori 0/1: se il valore geometrico di un campo dell'intervallo di valori NON viene modificato, il valore viene impostato da '0' a '1'. Sezione 6.1.3.2, “Gestione interna delle varianti” Vedere anche .
Identificatore PSOL [PSOL Identifier]
Salva tutte le informazioni geometriche di un componente; contiene tutte le variabili geometriche con i relativi valori.
Il numero ERP viene utilizzato come riferimento alla tabella ERP.
La chiave primaria di questa tabella è composta da progetto PSOL [PSOL Project], ID linea [Line ID], subID linea [Line sub ID] e versione [Version]. Queste informazioni identificano in modo univoco un componente.
