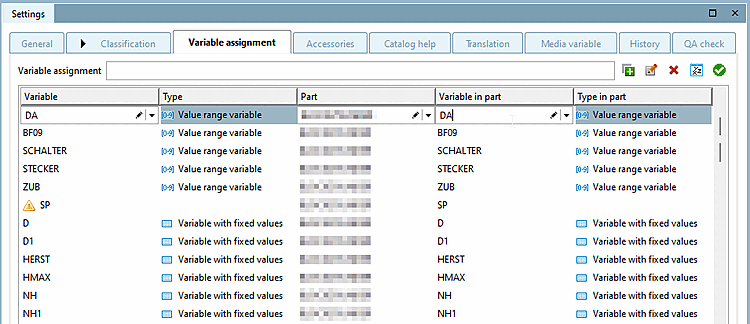

Si vous cliquez sur Ajouter [Add], le tableau passe à la dernière ligne, à la place de laquelle se trouve toujours une ligne vide. Vous pouvez saisir Variable, Composant [Part] et Variable dans le composant [Variable in part] ou les sélectionner dans le menu déroulant. Les colonnes Type et Type dans le composant [Type in part] sont automatiquement attribuées, si elles existent.

Pour modifier une ligne déjà existante, vous pouvez soit double-cliquer sur la ligne, soit sélectionner la ligne avec un simple clic gauche et cliquer sur le bouton Modifier [Edit].

Cliquez sur une ligne et appuyez sur Supprimer [Remove] pour supprimer l'affectation de variable de la liste. Vous pouvez la rajouter à tout moment.

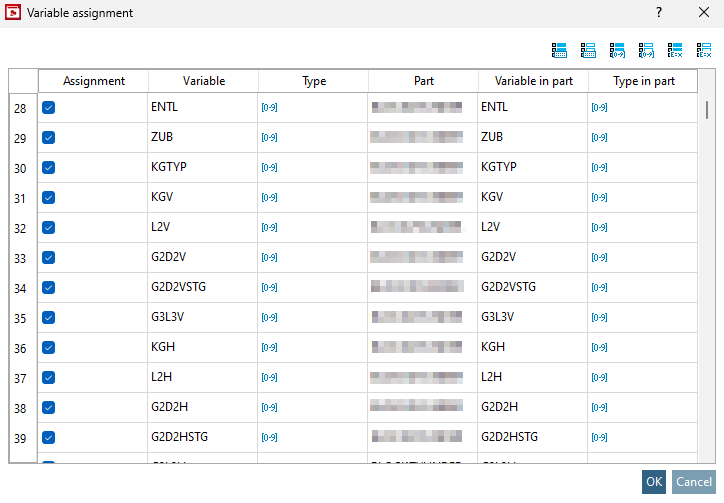

Ajouter toutes les variables [Add all variables] ouvre la fenêtre du même nom. Après avoir d'abord sélectionné le composant souhaité, vous accédez à la fenêtre Affectation des variables [Variable assignment].

Vous avez la possibilité d'attribuer toutes les variables disponibles du tableau des groupes de construction au composant en utilisant la case à cocher de la colonne Attribution [Assignment]. La sélection rapide au-dessus du tableau vous permet de choisir Toutes ou Aucune variable avec des valeurs fixes, Toutes ou Aucune variable de plage de valeurs et Toutes ou Aucune algorithme de caractéristiques.

Avec Tester les variables [Test variables], vous pouvez vérifier si, avec l'affectation actuelle des variables, chaque ligne du tableau d'assemblage peut être clairement affectée à une ligne du composant sélectionné. Selon le résultat, vous recevez une réponse du système.

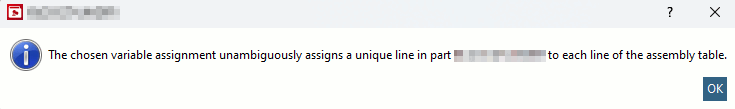

Réponse positive du système
