2.3.9.4.2. Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur

Les attributs déclarés dans le bloc [CadDocumentAttributes] apparaissent dans Solid Edge sur la page d'onglet Personnalisé à la fin de la liste, derrière les attributs standard de PARTsolutions.

[CadDocumentAttributes]
SUPPLIER=?GetObject("iface.calcnameservice").start(0).Format("<CATALOG>").value()
ARTICLENO=?_ATTR("NB")
BOMINFO=?_ATTR("LINA")
CREATOR=?GetObject("iface.calcnameservice").start(0).Format("CADENAS GmbH").value()

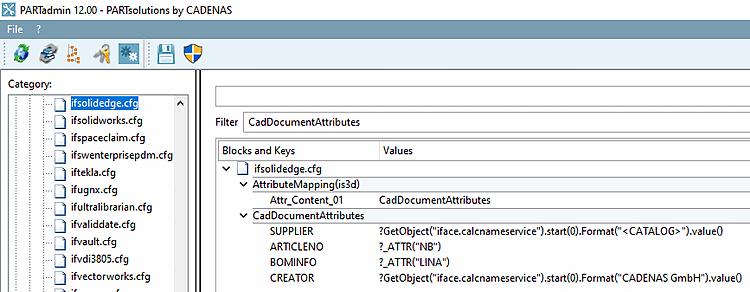

PARTadmin -> ifsolidedge.cfg -> Bloc "CadDocumentAttributes

PARTadmin -> ifsolidedge.cfg -> Bloc "CadDocumentAttributes

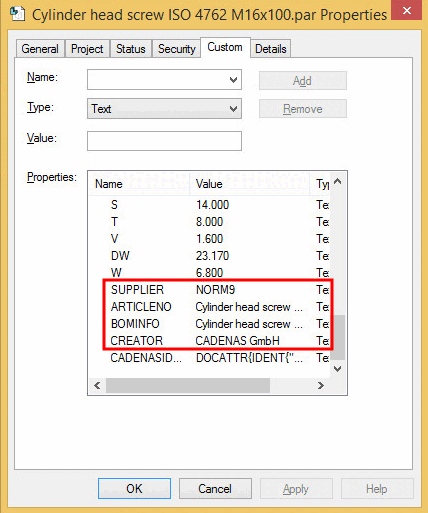

Propriétés du fichier -> Onglet "Personnalisé

Propriétés du fichier -> Onglet "Personnalisé

La manière de transmettre n'importe quel autre attribut à Solid Edge est décrite dans la section suivante, sur Section 2.3.9.4.3, « Bloc [CadDocumentAttributes] - Transmettre d'autres attributs supplémentaires ».
