3.3.9.4.1. Bloc [AttributeMapping(is3d)]

Dans le bloc AttributMapping(3D), vous déterminez si les attributs 3Dfindit standard doivent être transmis au système de CAO et, si oui, dans quelle(s) langue(s).

  • Définissez la langue souhaitée sous Attr_CopyFrom_01.

    • default: les attributs dans $CADENAS_LANGUAGE sont transmis.

    • Indiquer la langue (german, english, french, etc.) : Les attributs standard sont transmis dans la langue indiquée.

      [Remarque]Remarque

      S'il n'existe pas de traduction pour un attribut dans la langue indiquée, aucun attribut n'est transmis (même pas celui de la langue $CADENAS_LANGUAGE).

    • Aucune entrée: aucun attribut standard n'est transmis. (Pour passer explicitement certains attributs, voir les informations dans les sections suivantes).

    Les valeurs possibles pour les langues sont :

    default,german,english,italian,french,spanish,portuguese,czech,slovak,hungarian,slovenian,dutch,danish,finnish,russian,japanese,korean,chinese,polish

    Les paramètres "var_exclude" et "var_visbile=1" peuvent être utilisés pour la copie d'attributs.

    "var_visible=1" à cet endroit transmet à l'interface que seuls les attributs visibles doivent être traités.

    var_exclude" permet d'attribuer certains attributs à une liste "Ignore".

    Exemples :

    • Attr_CopyFrom_01=default,var_exclude=A,var_visbile=1

      La variable A est explicitement placée sur la liste d'ignorance.

    • Attr_CopyFrom_01(isCatalog(norm))=default,var_exclude=D,var_visbile=1

      L'impression ne s'applique qu'au catalogue de normes.

  • Définissez le préfixe souhaité sous Attr_Prefix_01.

  • Les clés Attr_Content_01 et Attr_Section_01 restent inchangées.

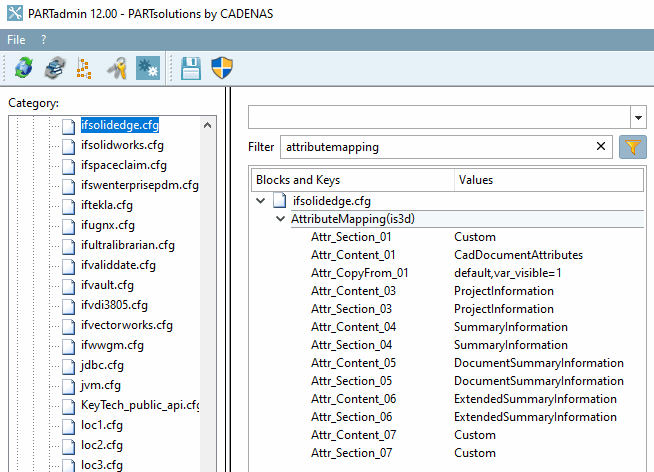

PARTadmin : ifsolidedge.cfg -> Bloc "AttributeMapping(is3d)

PARTadmin : ifsolidedge.cfg -> Bloc "AttributeMapping(is3d)

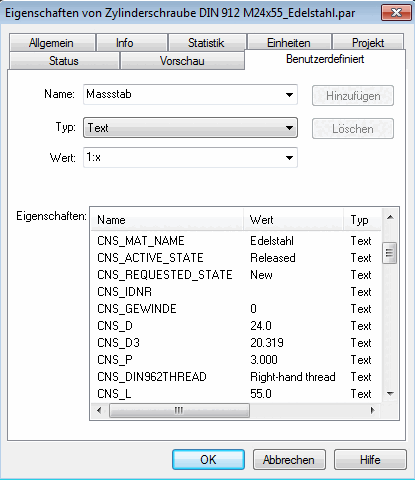

Dans Solid Edge, les attributs sont édités comme attributs standard sous Propriétés de la pièce-> onglet Personnalisé.

Solid Edge : Onglet Personnalisé

Solid Edge : Onglet Personnalisé
