3.1.10.1.2.2.  Mise à l'échelle et formats de papier
3.1.10.1.2.2.1. Mettre à l'échelle, positionner des éléments de dessin en vue 2D
3.1.10.1.2.2.2. Ajuster le format du papier dans l'affichage 2D

Pour les vues suivantes, il est possible d'exporter la vue avec cadre de dessin ou avec cadre de dessin et nomenclature intégrée.

  • 3 vues + isométrie dans le cadre (ANSI) [3 views + isometric drawing in frame (ANSI)]

  • 3 vues + isométrie dans le cadre (DIN) [3 views + isometric drawing in frame (DIN)]

  • 3 vues + isométrie dans le cadre (JIS)

  • 6 vues + isométrie dans le cadre (JIS)

  • 3 vues + liste de pièces dans le cadre (ANSI) [3 views + bill of material in frame (ANSI)]

  • 3 vues + liste de pièces dans le cadre (DIN) [3 views + bill of material in frame (DIN)]

[Remarque]Remarque

Selon le type, les formats de papier correspondants sont affichés. Voir à ce sujet le site Section 3.1.10.1.2.2.2, « Ajuster le format du papier dans l'affichage 2D ».

Les adaptations suivantes peuvent être effectuées à cette occasion :

Voir à ce sujet les paragraphes suivants.

3.1.10.1.2.2.1.  Mettre à l'échelle, positionner des éléments de dessin en vue 2D

Mettre à l'échelle les éléments de dessin :

  1. Activez le mode d'édition [Edit mode]:

    • Cliquez avec le bouton droit de la souris dans la zone d'affichage.

      Activez le mode d'édition [Edit mode] dans le menu contextuel

    • Vous pouvez également cliquer sur le bouton correspondant dans la barre d'outils.

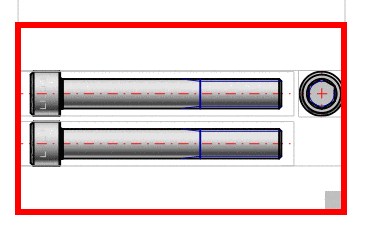

  2. Cliquez sur un élément de dessin.

    -> Le cadre rouge avec la touche dans le coin inférieur droit apparaît.

Activer le mode d'édition [Edit mode] Activer le mode d'édition

Activer le mode d'édition [Edit mode]

  1. Déplacez l'élément et/ou agrandissez/réduisez le cadre rouge.

    -> La vue se modifie soit en continu, soit par paliers à des échelles définies. Voir à ce sujet "Pas d'échelle [No scale]" au point suivant.

Échelle - 1 : 10

Échelle - 1 : 10

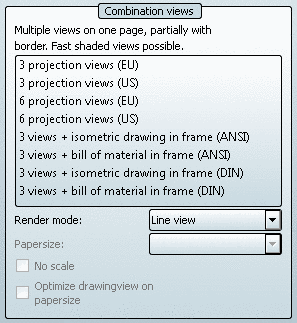

Pas de critère [No scale]

Pas de critère [No scale]

Pas de critère [No scale]

  • Option Pas d'échelle [No scale] désactivée (échelle utilisée) :

    L'échelle la plus appropriée est utilisée à l'intérieur du cadre donné. L'échelle est affichée dans l'en-tête (elle n'est éventuellement visible qu'en cas d'agrandissement).[100]

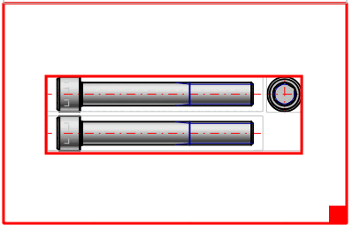

    Échelle 1:10

    Échelle 1:10

    Échelle 1:10

    Échelle 1:10

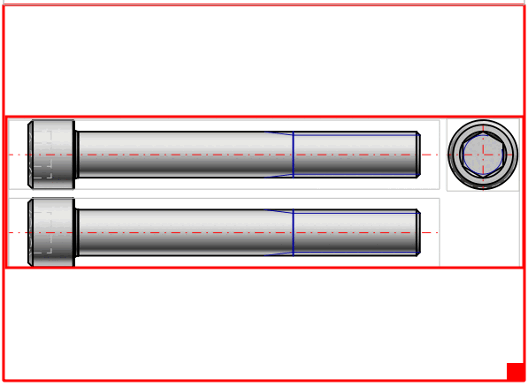

    Échelle 1:5

    Échelle 1:5

  • Option Pas d'échelle [No scale] activée:

    A l'intérieur du cadre, tout l'espace disponible est utilisé. (En général, les dérivations sont ainsi plus grandes).

3.1.10.1.2.2.2. Ajuster le format du papier dans l'affichage 2D

Sélectionnez le format souhaité dans la zone de liste sous Formats de papier [Paper formats] (soit A0 à A4 pour DIN, soit A à E pour ANSI).[101]

Sélectionner le format de papier

Sélectionner le format de papier

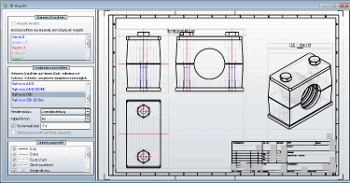

Format de papier A3 -> échelle par défaut 2:1

Format de papier A3 -> échelle par défaut 2:1

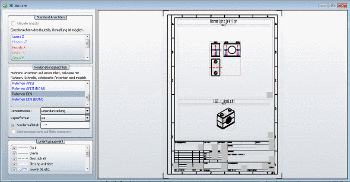

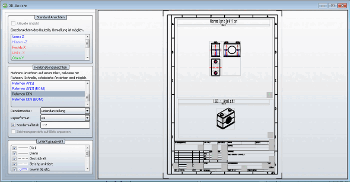

Format de papier A4 -> échelle par défaut 1:2

Format de papier A4 -> échelle par défaut 1:2

-> La mise à l'échelle est automatiquement adaptée. Comme décrit sous Section 3.1.10.1.2.2.1, «  Mettre à l'échelle, positionner des éléments de dessin en vue 2D », vous pouvez la modifier.



[100] Les échelles possibles sont définies administrativement dans le fichier de configuration. Voir Section 1.7.5.2, «  2dscales.cfg - Appliquer l'échelle pour la vue 2D  » in ENTERPRISE 3Dfindit (Professional) - Administration.

[101] Les valeurs par défaut pour les formats de papier sont prédéfinies par le fichier de configuration. Voir à ce sujet Section 7.11, « Fenêtre d'ancrage "Dérivation 2D" - Créer ses propres vues combinées (*.dw)  » in eCATALOG 3Dfindit.
