7.9.3.6.3.  Insérer un hexagone

hexagone Insertion [Insert hexagon]

Créer un hexagone sur le centre [Center point] et la largeur de la clé [Width across flats].

  1. Cliquez sur le point central.

    [Remarque]Remarque

    Si vous souhaitez que le point central s'enclenche sur la grille, vous devez activer l'option S'enclencher sur la grille [Snap to grid] dans les paramètres rapides.

    Enclencher sur la grille [Snap to grid]

    Enclencher sur la grille [Snap to grid]

    [Remarque]Remarque

    Le centre d' [Center point] un hexagone ne représente pas une prise par la suite !

  2. Étirez l'hexagone jusqu'à la largeur de clé souhaitée et fixez-la d'un clic de souris. Si nécessaire, vous pouvez procéder à un ajustement approximatif de la rotation.

    [Remarque]Remarque

    Si vous souhaitez que la taille de la clé s'enclenche sur certains incréments, vous devez activer les paramètres scalaires [Scalar parameters] dans les paramètres.

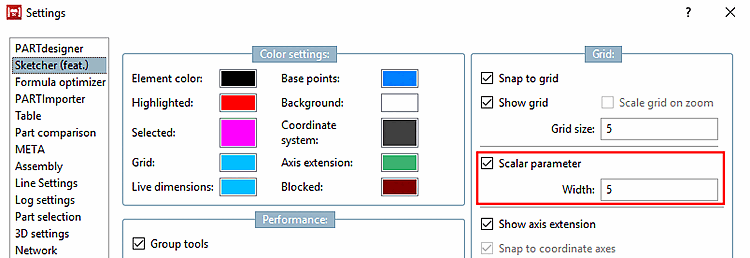

    "Paramètres scalaires [Scalar parameters]" activé

    "Paramètres scalaires [Scalar parameters]" activé

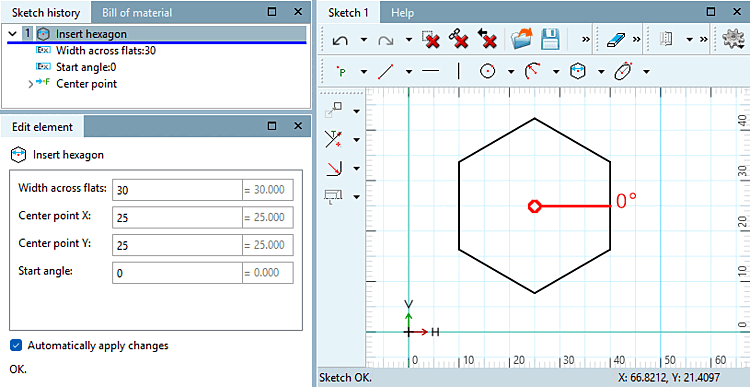

    → Les paramètres correspondants sont affichés dans la fenêtre du docking Éditer l'élément [Edit element].

  3. Ajustez les paramètres comme vous le souhaitez :

    • Diamètre de la clé [Width across flats] (diamètre intérieur de l'hexagone)

    • Point central [Center point] X

    • Point central [Center point] Y

    • Angle de départ [Start angle]
