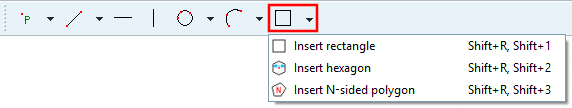

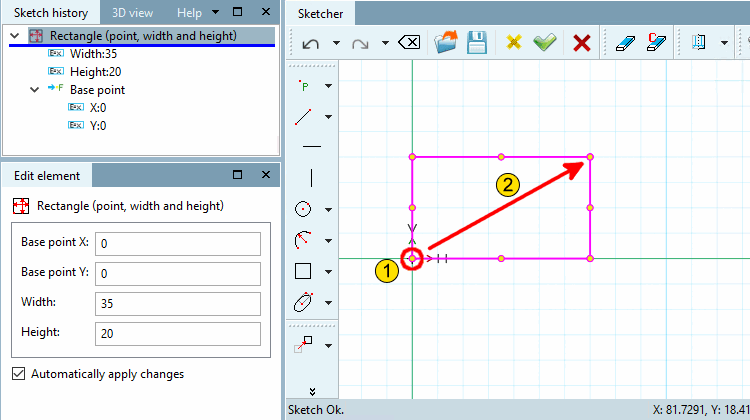

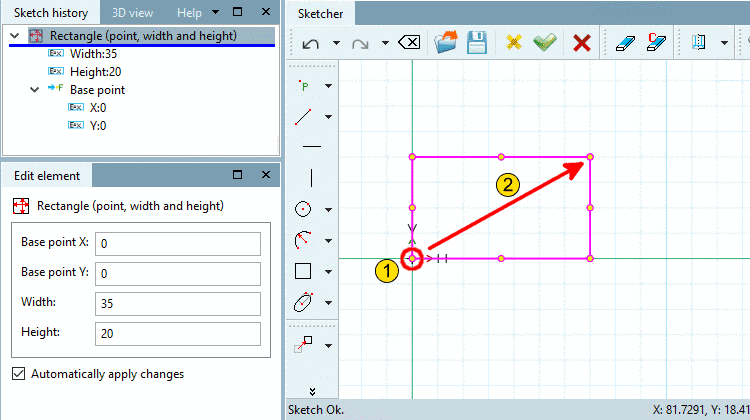

Cliquez sur le point de base et tracez le rectangle à l'aide de la souris.

Fixez le point final d'un clic de souris.

Déterminez la position exacte (point de base X et point de base Y ) et les dimensions (largeur [Width] et hauteur [Height] ) dans la fenêtre d'ancrage Editer l'élément [Edit element].

Cliquez sur le point central.

Remarque Si vous souhaitez que le point central s'enclenche sur la grille, vous devez activer l'option S'enclencher sur la grille [Snap to grid] dans les paramètres rapides. Enclencher sur la grille [Snap to grid]

Remarque Le centre d' [Center point] un hexagone ne représente pas une prise par la suite !

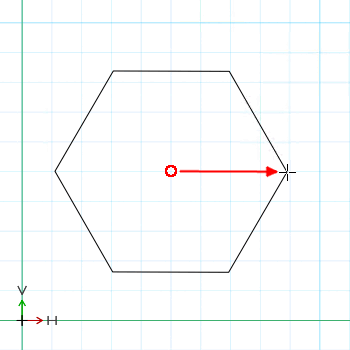

Étirez l'hexagone jusqu'à la taille de clé souhaitée et fixez-la d'un clic de souris.

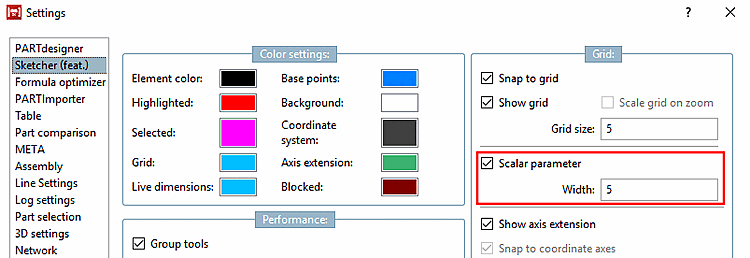

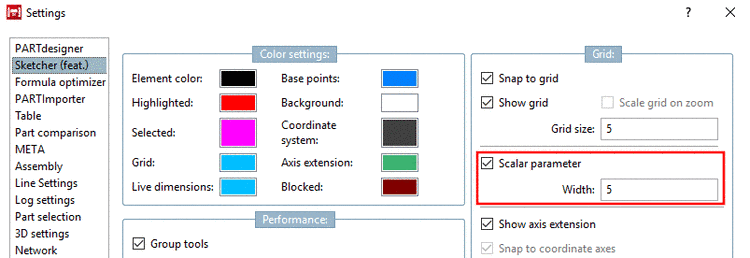

Remarque Si vous souhaitez que la taille de la clé s'enclenche sur certains incréments, vous devez activer les paramètres scalaires [Scalar parameters] dans les paramètres. "Paramètres scalaires [Scalar parameters]" activé

Remarque Lors du montage de l'hexagone, vous ne pouvez pas influencer l'angle de rotation. L'hexagone est toujours monté avec un angle de rotation de 0°. Si nécessaire, procédez à des adaptations dans la fenêtre du docking Editer l'élément [Edit element].

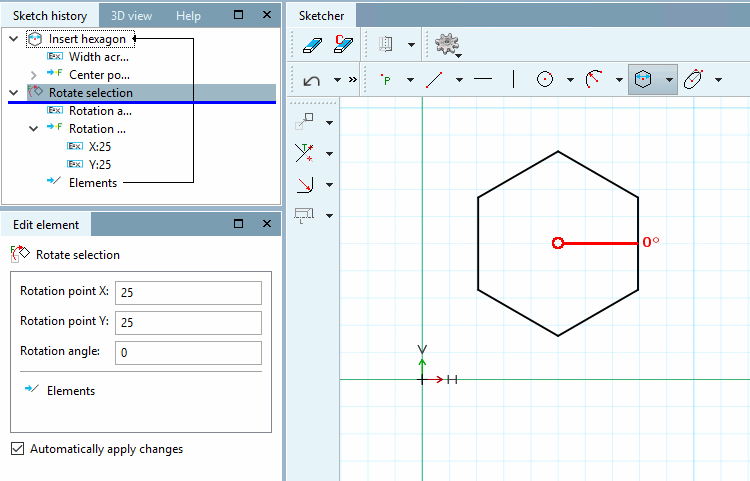

-> Dans la fenêtre d'ancrage Editer l'élément [Edit element], la sélection Rotation [Rotate selection] est affichée.

Ajustez si nécessaire le centre de [Center point] l'hexagone (point de rotation [Rotation point] X et point de rotation [Rotation point] Y ) et l' angle de rotation [Angle of rotation].

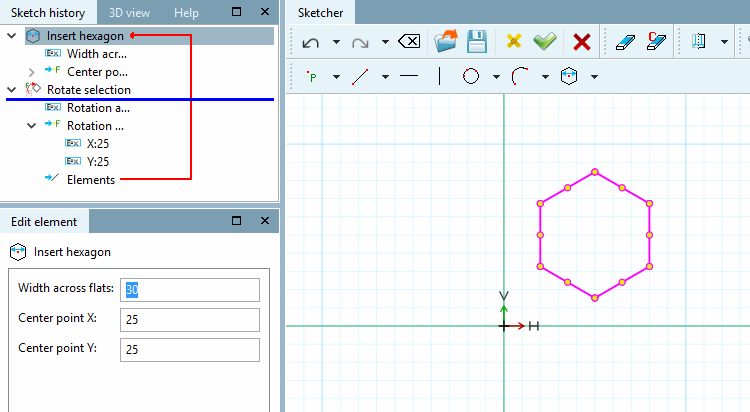

Dans l' historique de l'esquisse [Sketch history], sélectionner l'option Insérer un hexagone [Insert hexagon].

-> La vue passe à Insérer un hexagone [Insert hexagon] dans la fenêtre du docking Editer l'élément [Edit element]. Vous pouvez maintenant ajuster la largeur de la clé [Width across flats], ainsi que le centre de l'hexagone via le centre [Center point] X et le centre [Center point] Y.

Sélectionner le centre [Choose center point] et choisir le rayon [Choose radius]:

Cliquez sur le point central souhaité (non visible !) et dessinez le N-angle avec le curseur.

Remarque Le centre d' [Center point] un N-angle ne représente pas une prise par la suite !

Un angle du polygone se trouve à la position du curseur, ce qui détermine l' angle de départ [Start angle] (que vous pourrez modifier plus tard dans la boîte de dialogue Editer l'élément [Edit element] ). Si le point se trouve sur l'horizontale, l' angle de départ [Start angle] est de 0°.

Remarque Si vous souhaitez que le point central s'enclenche sur la grille, vous devez activer l'option S'enclencher sur la grille [Snap to grid] dans les paramètres rapides. Enclencher sur la grille [Snap to grid]

Remarque Si vous souhaitez que la taille de la clé s'enclenche sur certains incréments, vous devez activer les paramètres scalaires [Scalar parameters] dans les paramètres. "Paramètres scalaires [Scalar parameters]" activé

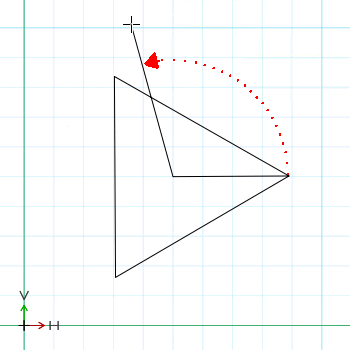

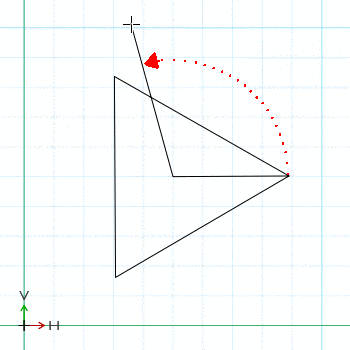

En déplaçant le pointeur de la souris de manière circulaire autour du centre, le nombre de coins change.

Plus l'angle entre les lignes auxiliaires est petit, plus le nombre de coins est grand.

Fixez le nombre de coins en cliquant sur la souris.

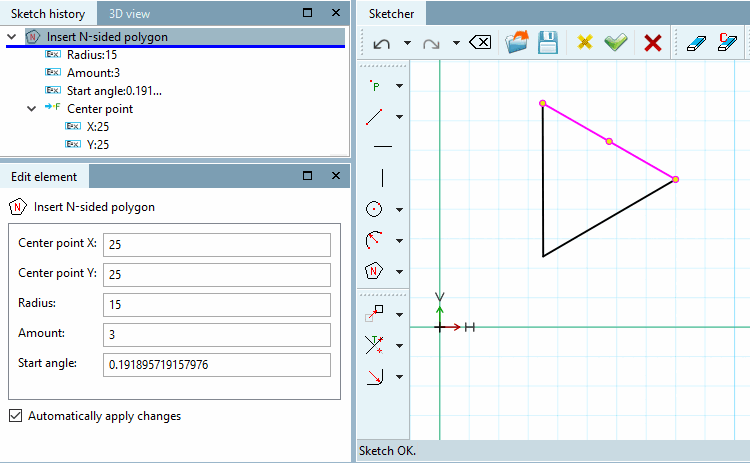

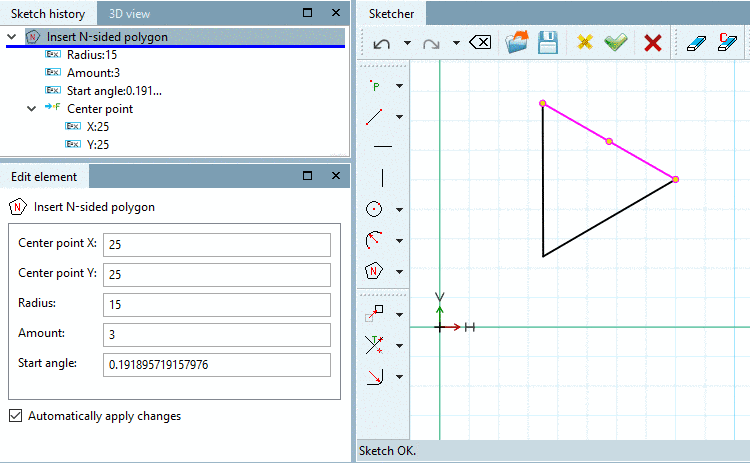

-> Les différentes valeurs de l'angle N sont affichées dans la fenêtre du docking Editer l'élément [Edit element] et peuvent être adaptées si nécessaire.
