7.9.3.5.  Formes -> Lignes

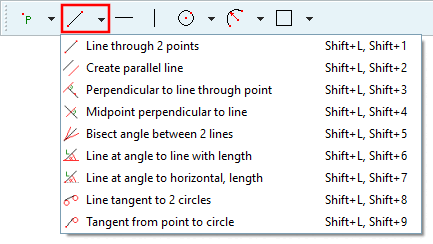

  • ligne par 2 points [Line through 2 points]

    1. Amenez d'abord la flèche de la souris sur le point de départ [Start point] souhaité de la ligne.

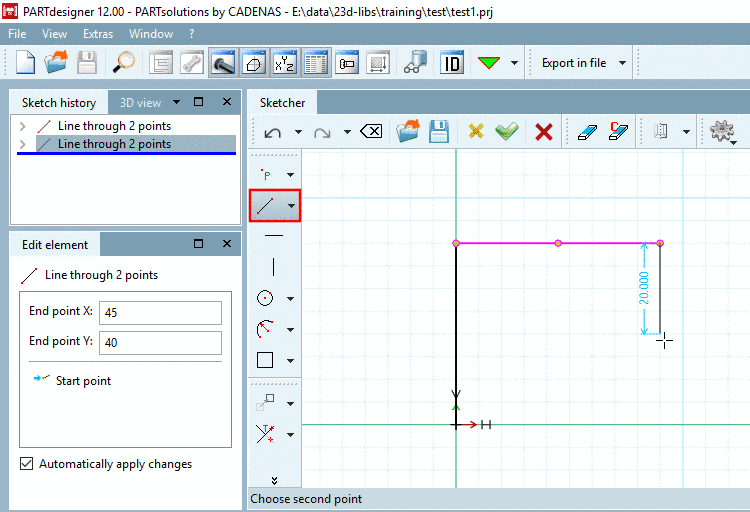

      Ligne passant par 2 points [Line through 2 points]

      Ligne passant par 2 points [Line through 2 points]

    2. Confirmez par un simple clic de souris.

    3. Tracez la ligne jusqu'au point final [End point].

      -> Une cote d'aide [Live dimensions] est affichée. Vous pouvez activer cette fonction sous PARTdesigner -> Menu Outils [Extras] -> Paramètres. [Settings...].. -> Sketcher (hist.) [Sketcher (feat.)], et régler la couleur. (Voir Section 7.20.4.2.2, «  Comportement  ».)

    4. Fixez la ligne par un simple clic de souris.

    5. Editez maintenant encore les coordonnées des points dans la fenêtre du docking Editer l'élément [Edit element].

    En maintenant la touche Ctrl enfoncée, vous pouvez directement poursuivre le tracé de la ligne en un seul clic. Vous n'avez pas besoin de sélectionner à nouveau le point de départ de la ligne suivante. De cette manière, vous pouvez créer rapidement un tracé polygonal.

  • Insérer en parallèle [Create parallel line]

    Parallèle à une ligne existante

    1. Cliquez sur la ligne souhaitée.

      -> La parallèle est maintenant "accrochée" à la flèche de la souris.

    2. Déposez la parallèle à la position souhaitée en cliquant avec la souris.

    3. Si nécessaire, ajustez la distance [Distance] par rapport à la ligne de départ dans la fenêtre d'ancrage Éditer l'élément [Edit element].

  • Perpendiculaire à la ligne par point [Perpendicular to line through point]

    Perpendiculaire à une ligne existante

    1. Sélectionnez la ligne de base [Base line].

      -> La verticale "s'accroche" à la flèche de la souris.

    2. Déterminez le point final de la perpendiculaire et fixez-le d'un clic de souris.

    3. Si nécessaire, adaptez encore les paramètres dans la fenêtre du docking Editer l'élément [Edit element] ou dans la boîte de dialogue Modifier les paramètres [Change parameter].

  • Centre perpendiculaire sur la ligne [Midpoint perpendicular to line]

    Perpendiculaire centrale à la ligne de base choisie, de même longueur

    Cliquez sur la ligne de base.

    -> La ligne médiane apparaît.

  • Bifurcation angulaire à 2 lignes [Angle bisector between two lines]

    Bissectrice entre deux lignes

    1. Sélectionnez la première ligne.

    2. Sélectionnez la deuxième ligne.

    3. Choisissez la position possible (variante) de la bissectrice (par le pointeur de la souris).

  • ligne à l’angle A à la ligne de longueur L [Line at angle to line with length]

    Ligne à l'angle "a" de longueur "L" par rapport à une autre ligne quelconque

    1. Sélectionnez la ligne de base.

      -> La ligne à positionner est suspendue au curseur.

    2. Choisir le point de départ (ne doit pas être sur la ligne de base !).

    3. Positionner le point final.

    4. Si nécessaire, adaptez encore l' angle [Angle] exact et la longueur [Length] dans la fenêtre d'ancrage Editer élément [Edit element] ou dans la boîte de dialogue Modifier les paramètres [Change parameter].

    [Remarque]Remarque

    L'angle a se rapporte à la ligne de base et non à l'horizontale !

    L'activation de "Enclencher sur la grille" ne se fait pas sous Paramètres rapides [Quick settings] -> Enclencher sur la grille [Snap to grid] pour une ligne d'angle a par rapport à une ligne de longueur L [Line at angle to line with length], mais sous PARTdesigner -> Paramètres [Settings...]... -> Sketcher (hist.) [Sketcher (feat.)] -> Grille [Grid] -> Paramètres scalaires [Scalar parameters]. Si la largeur est par exemple réglée sur 5, le rayon s'enclenchera pour les multiples de 5, quelle que soit la direction dans laquelle vous vous déplacez avec la souris.

  • ligne à l’angle a par rapport à l’horizontale avec la longueur L [Line at angle to horizontal, length]

    Ligne formant un angle "a" avec une horizontale imaginaire

    1. Sélectionnez le point de départ de la ligne.

    2. Positionner le point final de la ligne.

    3. Si nécessaire, adaptez encore le point de départ [Start point], l' angle [Angle] et la longueur [Length] dans la fenêtre d'arrimage Editer l'élément [Edit element] ou dans la boîte de dialogue Modifier les paramètres [Change parameter].

    [Remarque]Remarque

    L'angle a se rapporte à une horizontale (0°).

    L'activation de "Enclencher sur la grille" ne se fait pas sous Paramètres rapides [Quick settings] -> Enclencher sur la grille [Snap to grid] pour une ligne à l'angle a par rapport à l'horizontale de longueur L [Line at angle to horizontal, length], mais sous PARTdesigner -> Paramètres. [Settings...].. -> Sketcher (hist.) [Sketcher (feat.)] -> Grille [Grid] -> Paramètres scalaires [Scalar parameters]. Si la largeur est par exemple réglée sur 5, le rayon s'écrase pour les multiples de 5, quelle que soit la direction dans laquelle vous vous déplacez avec la souris.

  • / Horizontal Insertion [Horizontal line] / Vertical insérer [Vertical line]

    Ligne de construction horizontale ou verticale avec position spécifiée

    1. Cliquez sur le bouton.

      -> L'horizontale / la verticale "pend" au curseur.

    2. Cliquez sur le point de positionnement souhaité (point de référence) dans le dessin.

      -> La ligne de construction est insérée.

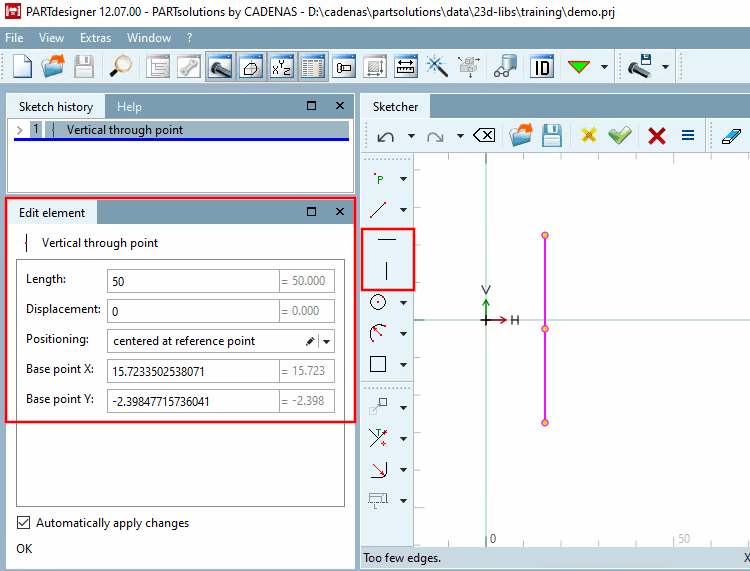

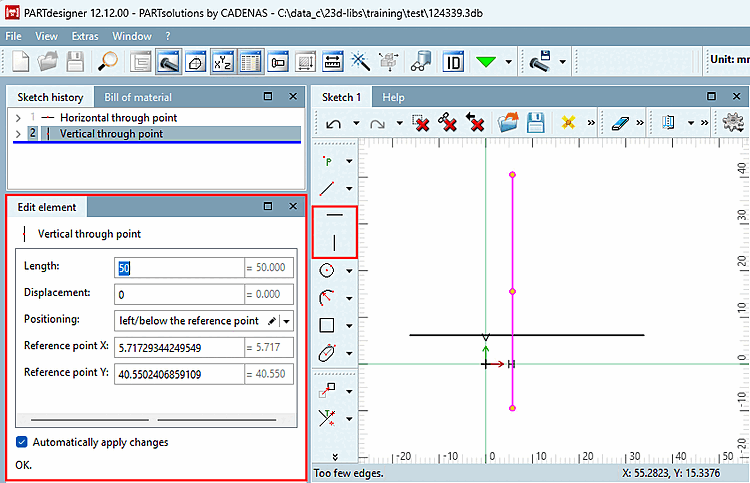

      -> Dans la fenêtre du docking Editer l'élément [Edit element], la boîte de dialogue pour Verticale par point [Vertical through point] ou Horizontale par point [Horizontal through point] apparaît.

    3. Définissez les différentes options de réglage :

      • longueur [Length] (par défaut 50) : La longueur de la ligne de construction

      • Déplacement [Displacement] (par défaut 0) : déplacement dans le sens de la ligne

      • Positionnement [Positioning]:

        • à gauche/en dessous du point de référence [left/below the reference point]:

        • centré sur le point de référence [centered at reference point]:

        • à droite/au-dessus du point de référence [right/above the reference point]:

        • centré sur l'origine [centered to origin]:

          [Remarque]Remarque

          Pour les versions < v12.12, il n'y avait que cette option.

          Les autres options avec un positionnement différent de l'origine n'étaient disponibles qu'en version de test interne à partir de la v12.7. Avec la v12.12, toutes les options sont officiellement disponibles.

      • Point de référence [Reference point] X: distance par rapport au point zéro dans la direction de l'axe X

      • Point de référence [Reference point] Y: distance par rapport au point zéro dans le sens de l'axe Y

  • tangente à 2 cercles [Line tangent to 2 circles]

    Ligne tangente entre deux cercles ou arcs

    1. Sélectionnez le premier cercle/arc.

    2. Sélectionnez le deuxième cercle/arc.

  • tangente du point au cercle [Tangent from point to circle]

    Ligne tangenteentre un point [Point] et un cercle [Circle] ou un arc [Arc].

    1. Sélectionnez le point de départ.

    2. Sélectionnez le cercle/l [Arc] 'arc [Circle].

    3. Si nécessaire, adaptez encore le point de projection [Projection point] (point de départ de la tangente) dans la fenêtre d'arrimage Editer élément [Edit element] ou dans la boîte de dialogue Modifier paramètres [Change parameter].
