1.3.6. Catégorie "Structure
1.3.6.2.  Créer des caractéristiques de classe
Précédent  Suivant

1.3.6.2.  Créer des caractéristiques de classe

Après avoir sélectionné une classe dans la vue Structure [Structure], les onglets Caractéristiques de classe [Class features], Produits [Products] et Propriétés [Properties] s'affichent à droite.

Sur la page d'onglet Caractéristiques de classe [Class features], vous pouvez ajouter des caractéristiques de classe à des classes individuelles à partir de la barre de caractéristiques globale (TOUTES les variables LinkDB et TOUTES les variables de table) et créer de nouvelles caractéristiques de classe.

Dans l'onglet Produits [Products], ceux-ci ne peuvent être affichés que s'ils possèdent des caractéristiques de classe [Class features].

Après l'exportation vers PARTsolutions, les caractéristiques de classe apparaissent comme des variables de tableau.

  1. Dans la vue de structure [Structure], sélectionnez la classe à laquelle vous souhaitez attribuer des caractéristiques de classe.

  2. Sélectionnez à droite l'onglet Caractéristiques de la classe [Class features].

    La structure hiérarchique de la classe concernée est affichée ici.

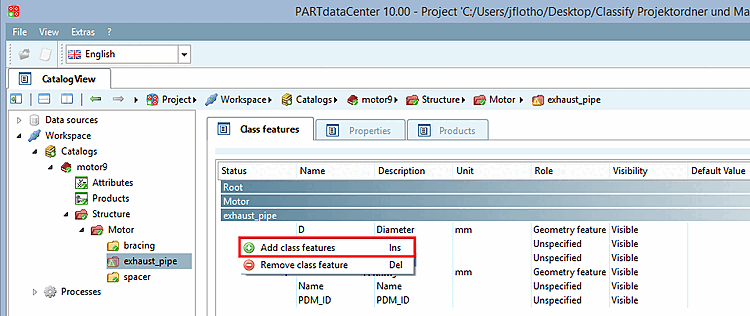

    Cliquez sur la commande de menu contextuel Ajouter des caractéristiques de classe [Add class features] sur la classe souhaitée.

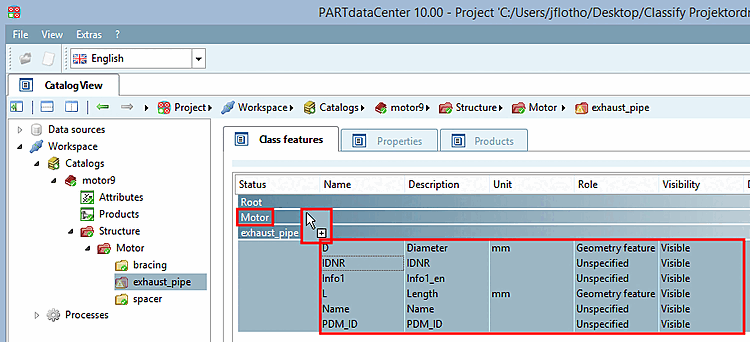

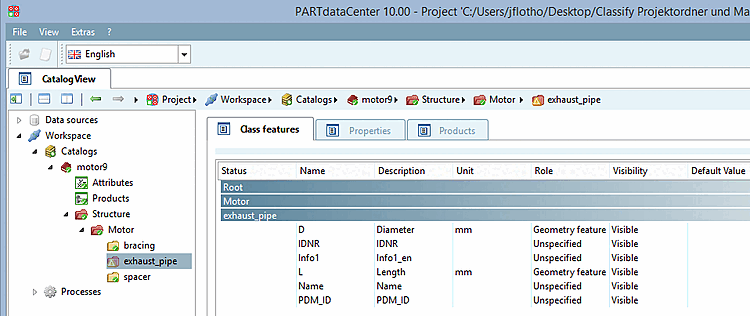

    La classe "tuyau d'échappement" a la structure hiérarchique "Racine" -> "Moteur" -> "tuyau d'échappement".

    La classe "tuyau d'échappement" a la structure hiérarchique "Racine" -> "Moteur" -> "tuyau d'échappement".

    -> La boîte de dialogue Sélectionner et éditer les attributs [Select and edit attributes] s'ouvre.

    Sur la gauche, tous les attributs sont affichés (aussi bien les attributs LinkDB que les attributs de table).

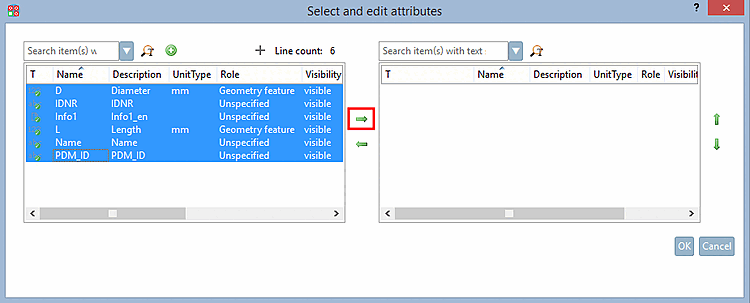

  3. Sélectionnez les caractéristiques de classe (attributs) souhaitées (multi-sélection avec Ctrl ou Maj) et transférez-les sur le côté droit à l'aide de la touche fléchée.

    Confirmez ensuite en cliquant sur OK.

    -> Avec ceci, les caractéristiques de classe sélectionnées font désormais partie de la barre des caractéristiques de la classe concernée. (Elles seront affichées comme variables de tableau après l'exportation).

  4. Ajouter de nouvelles caractéristiques de classe (attributs)

    S'il manque des caractéristiques de classe, vous pouvez les ajouter à tout moment.

    1. Sélectionnez la page d'onglet Caractéristiques de classe [Class features] et appelez à nouveau la commande de menu contextuel Ajouter des caractéristiques de classe [Add class features] au-dessus des caractéristiques de classe.

      -> La fenêtre de dialogue Sélectionner et éditer les attributs [Select and edit attributes] s'ouvre à nouveau.

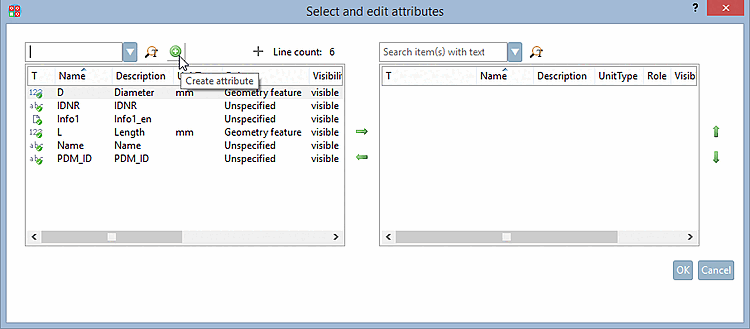

    2. Cette fois, dans la boîte de dialogue, cliquez sur l’attribut Button générer [Create attribute] .

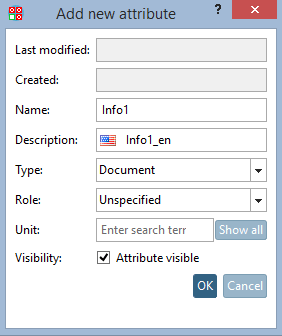

      -> La boîte de dialogue Ajouter un nouvel attribut [Add new attribute] s'ouvre.

    3. Remplissez les champs ou sélectionnez l'option souhaitée dans les zones de liste.

      Lors de l'exportation vers PARTsolutions, les paramètres correspondants sont mis en œuvre.

      • Nom [Name]: Saisissez le nom de la variable.

      • Description: Saisissez la description de la variable.

      • Décimales après la virgule [Precision]:

        Voir le type pour le choix du nombre [number].

      • Type:

        • Pas de type [No type]

        • Texte [Text]

        • Nombre [number]

          Pour le type Nombre [Number], 3 chiffres après la virgule sont utilisés par défaut.

          Vous pouvez modifier ce paramètre :

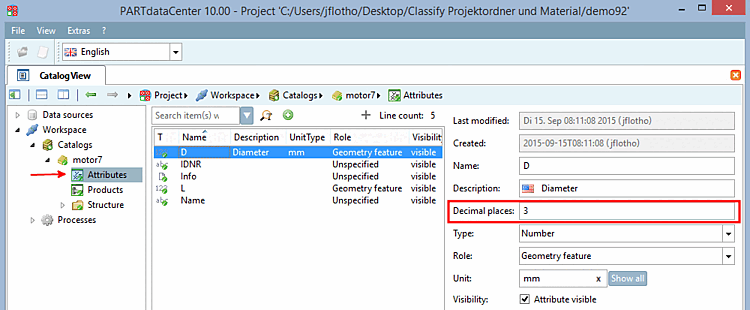

          1. Sélectionnez la catégorie Attributs [Attributes].

          2. Sélectionnez l'attribut souhaité.

            -> Pour les attributs de type nombre [Number], l'option de paramétrage Décimales [Decimal places] s'affiche.

          3. Ajustez la valeur.

        • Document

          Les colonnes déclarées comme document [Document] sont affichées comme colonnes vertes dans PARTdataManager. Vous trouverez une description détaillée à ce sujet sur Section 1.3.4.1.1, « Colonnes de documents ».

      • Rôle: pour plus de détails, voir Section 7.8.14, «  Identification du type  » in eCATALOGsolutions - Manuel d'utilisation.

        • Non spécifié [Unspecified]

        • Caractéristique géométrique [Geometry attribute]

        • Caractéristique de l'objet [Object feature]

        • Caractéristique fonctionnelle [Function attribute]

        • Caractéristique dimensionnelle [Dimension feature]

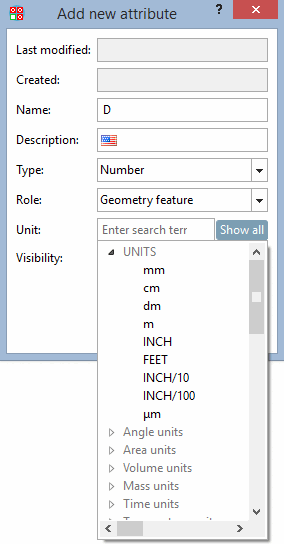

      • Unité [Unit]: le cas échéant, ouvrez la zone de liste avec Afficher tout [Show all].

      • Visibilité [Visibility] -> Attribut visible [Attribute visible]: se réfère à l'affichage dans PARTsolutions.

        Si l'attribut correspondant a été caché dans PARTproject, l'option est ici automatiquement définie sur invisible lors de l'importation ; et inversement : lors de l'exportation, le réglage dans PARTdataManager est utilisé.

        Classes et attributs Peut être défini comme « visible » ou « invisible ». À classes , un [PARTdataCenter] L’icône du dossier comme un indice, ce qui n’est pas autres effets.

  5. Hériter des caractéristiques de classe

    Dans cet exemple, des caractéristiques de classe ont été définies pour "tuyau d'échappement", mais pas pour "entretoise" et "support". Supposons que vous souhaitiez y définir les mêmes caractéristiques de classe que pour le "tuyau d'échappement", il vous suffit alors de les déplacer par glisser-déposer vers la classe "moteur", située un niveau plus haut dans la hiérarchie.

    [Remarque]Remarque

    Les caractéristiques de classe s'appliquent à la classe distinguée et à toutes les classes situées en dessous d'elle dans la hiérarchie.
