Si les propriétés physiques sont définies dans la classification CNS du côté de 3Dfindit, elles sont également transmises au système de CAO lors de l'exportation.
Dans 3Dfindit, les attributs de la classification CNS sont affichés dans la fenêtre d'amarrage Informations sur les pièces [Part information].
Les points suivants montrent comment SolidWorks se comporte dans différents scénarios :
Si un matériau a été transféré depuis 3Dfindit (mapping du matériau), celui-ci est toujours créé et la densité en résulte.
La densité déterminée par le matériau a une priorité plus élevée qu'une indication explicite de la densité en tant qu'attribut.
Si aucun matériau n'a été transmis depuis 3Dfindit, mais qu'une densité exacte a été transmise depuis 3Dfindit, la densité exacte est définie.
Si une masse exacte a été transmise depuis 3Dfindit, la masse exacte est définie sans le reste des propriétés physiques.

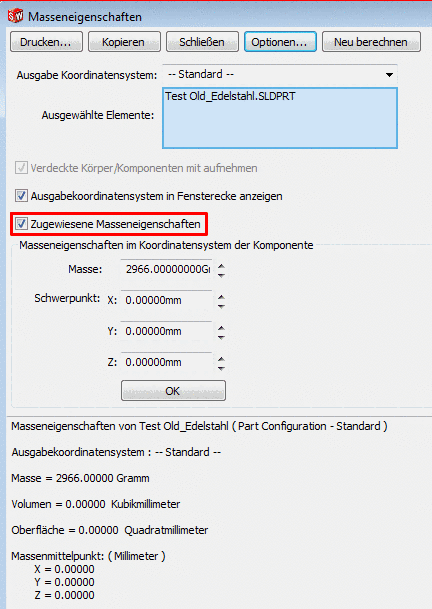

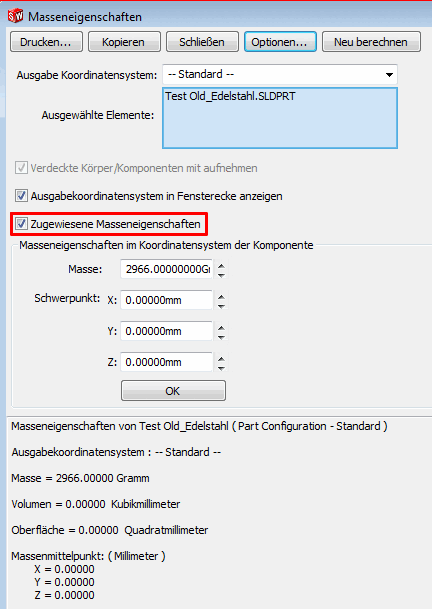

Dans la boîte de dialogue Propriétés de masse, l'option Propriétés de masse attribuées est alors activée.
Le volume ne peut pas être transféré depuis 3Dfindit, car il est calculé via le modèle géométrique.
