7.6.2.12.3. Basics - Créer un arrondi ou un chanfrein

[Remarque]Remarque

Si un chanfrein/arrondi peut être facilement intégré dans un sketch existant, veuillez le faire de cette manière. (Voir aussi Section 7.6.2.12.2, « PAS d'utilisation de la fonction Blend ».)

L'exemple suivant sert à illustrer la fonctionnalité. Il s'agit d'arrondir les arêtes d'un cube et de passer ensuite au chanfrein.

  1. Sélectionnez une surface dont les arêtes adjacentes doivent être arrondies.

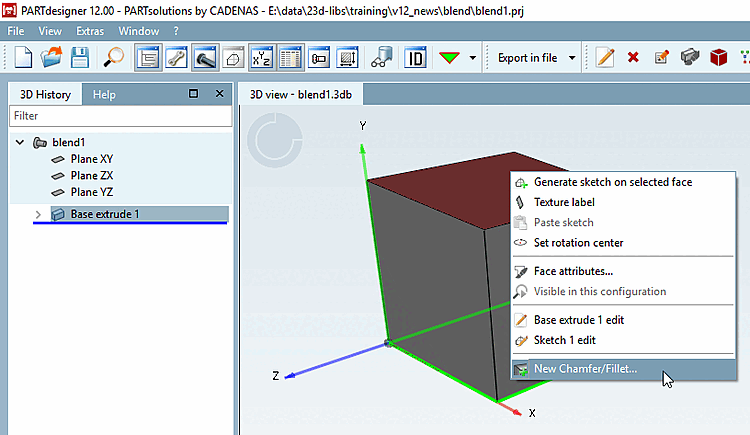

    Créer un nouveau chanfrein/arrondi [New Chamfer/Fillet...]...

    Créer un nouveau chanfrein/arrondi [New Chamfer/Fillet...]...

  2. Appelez la commande de menu contextuel Créer un nouveau chanfrein/arrondi. [New Chamfer/Fillet...].. dans la barre de menu.

    -> La fenêtre d'arrimage chanfrein/arrondi [Chamfer/Fillet] s'ouvre.

  3. Sélectionnez l'option Arrondi [Fillet] et saisissez le rayon [Radius] souhaité dans le champ de saisie.

    [Remarque]Remarque

    L'affichage d'un aperçu ou d' une visualisation des bords [Edge visualization] dépend de l'option choisie sous Menu Outils [Extras] -> Paramètres.. [Settings...]. -> PARTdesigner -> Chanfrein/arrondi [Chamfer/Fillet] -> Prévisualisation [Preview presentation].

    Le réglage par défaut est Désactivé [Deactivated], donc uniquement la visualisation des chants [Edge visualization]. Notez que la prévisualisation nécessite une puissance de calcul non négligeable. Si les temps d'attente sont trop longs, revenez au réglage par défaut.

    Pour que les modifications soient prises en compte, fermez la boîte de dialogue chanfrein/arrondi [Chamfer/Fillet] et ouvrez-la à nouveau avec la commande Editer [Edit] du menu contextuel.

    Vous trouverez des détails sur les réglages sur Section 7.6.2.12.5.4, «  Aperçu de la représentation et visualisation des arêtes pour le chanfrein/l'arrondi  ».

    Dans cet exemple, l'option Surface chanfreinée [Chamfer] a été sélectionnée sous Aperçu de la représentation [Preview presentation], c'est-à-dire que l'aperçu affiche immédiatement la modification attendue.

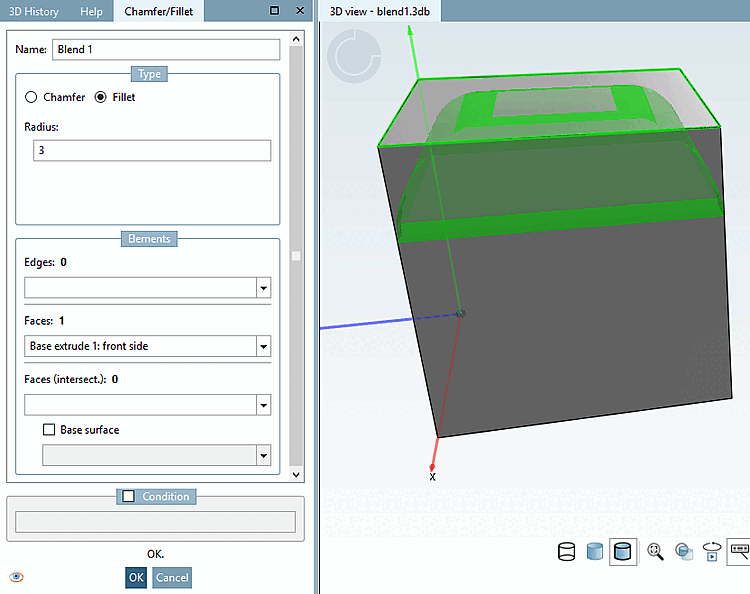

    Boîte de dialogue Chanfrein/arrondi [Chamfer/Fillet]: Ici, exemple avec l'option "Arrondi [Fillet]" et Rayon [Radius] = 2

    Boîte de dialogue Chanfrein/arrondi [Chamfer/Fillet]: Ici, exemple avec l'option "Arrondi [Fillet]" et Rayon [Radius] = 2

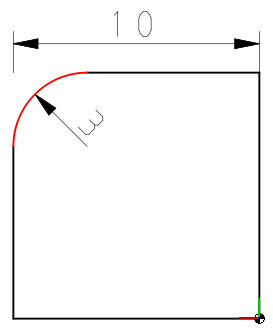

    Exemple en 2D : Arrondi avec un rayon de cercle de 3 pour une longueur d'arête totale de 10.

    Exemple en 2D : Arrondi avec un rayon de cercle de 3 pour une longueur d'arête totale de 10.

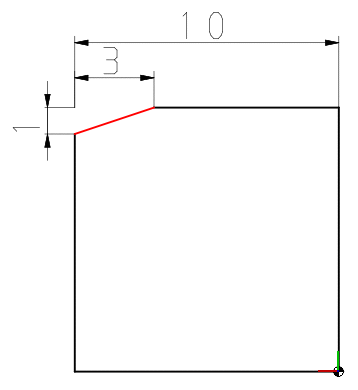

    Exemple en 2D : Chanfrein [Chamfer] avec réglage "distance 1 [Distance 1]" =3 et "distance 2 [Distance 2]" = 1 pour une longueur d'arête totale du cube de 10

    Exemple en 2D : Chanfrein [Chamfer] avec réglage "distance 1 [Distance 1]" =3 et "distance 2 [Distance 2]" = 1 pour une longueur d'arête totale du cube de 10

    Confirmez en cliquant sur OK.

    -> L'arrondi est inséré.

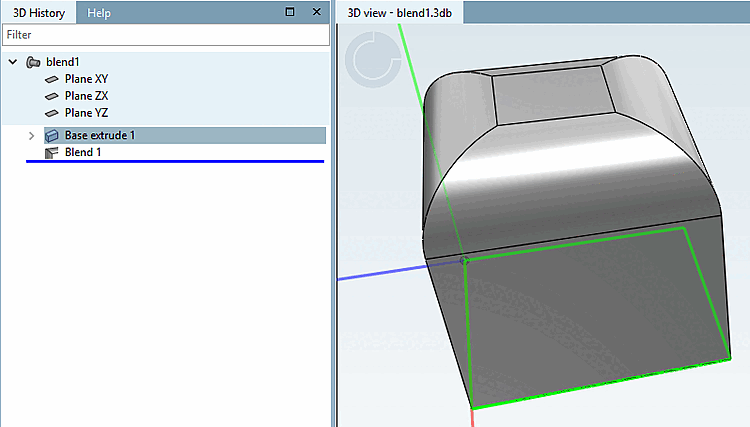

    Exemple : longueur d'arête de 10 et rayon d'arrondi de 3

    Exemple : longueur d'arête de 10 et rayon d'arrondi de 3

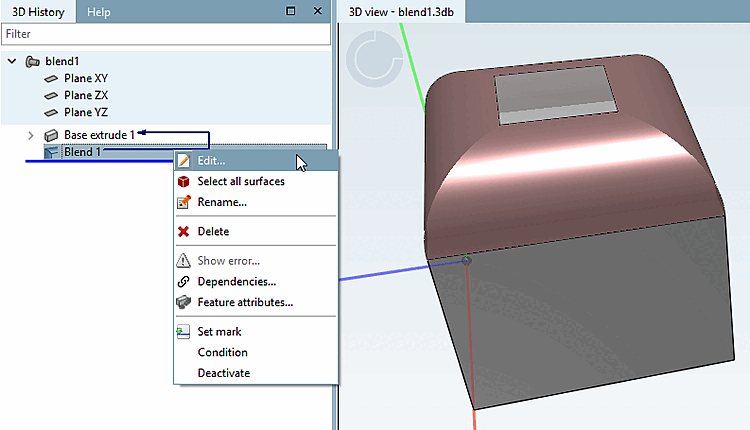

  4. Dans l' historique 3D [3D History], vous pouvez utiliser la commande de menu contextuel au-dessus de la fonction Blend en sélectionnant Editer.. [Edit...]. à tout moment.

    Vous pouvez effectuer ultérieurement toute modification qui s'affichera immédiatement dans l'aperçu.

    • Modifier les valeurs

    • passer de l' arrondi [Fillet] au chanfrein [Chamfer]

    • Sélectionner de nouvelles arêtes ou surfaces d'un simple clic

      -> Les nouveaux éléments sont ajoutés dans les champs de liste sous Arêtes [Edges] et surfaces [Faces]. Pour désélectionner les éléments, il suffit de décocher les cases correspondantes.

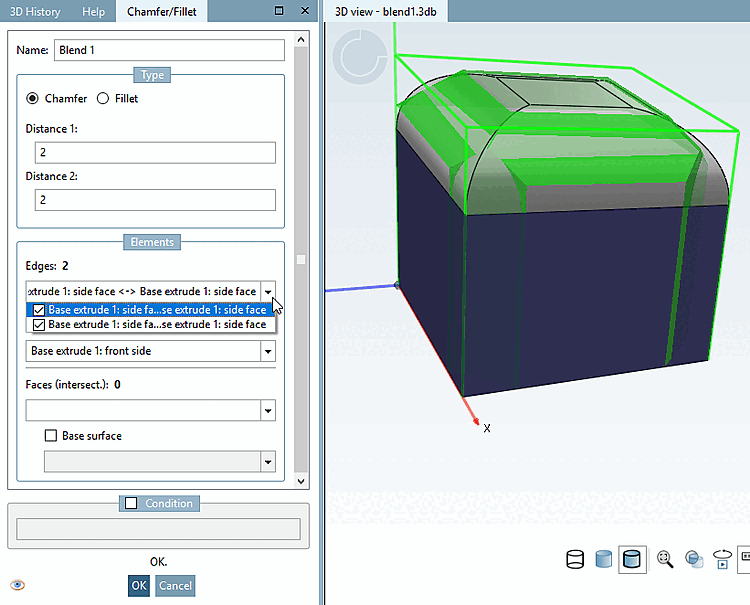

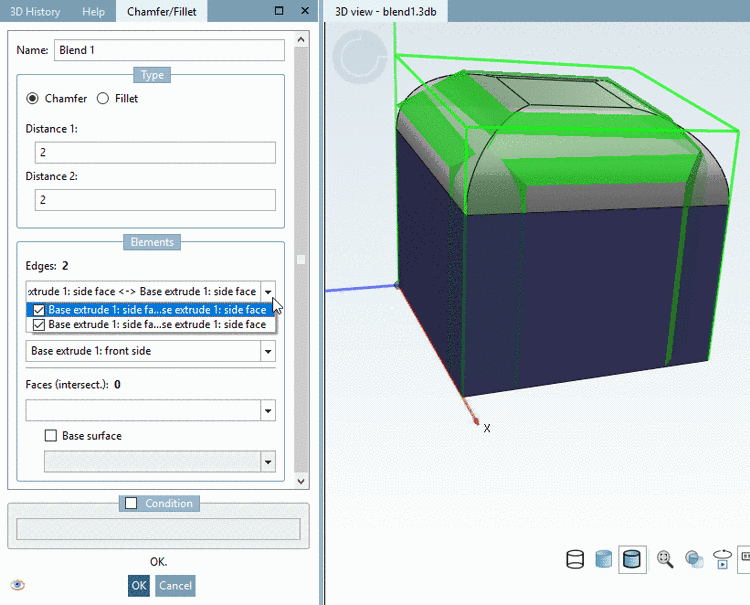

    Effectuer des modifications au choix

    Effectuer des modifications au choix

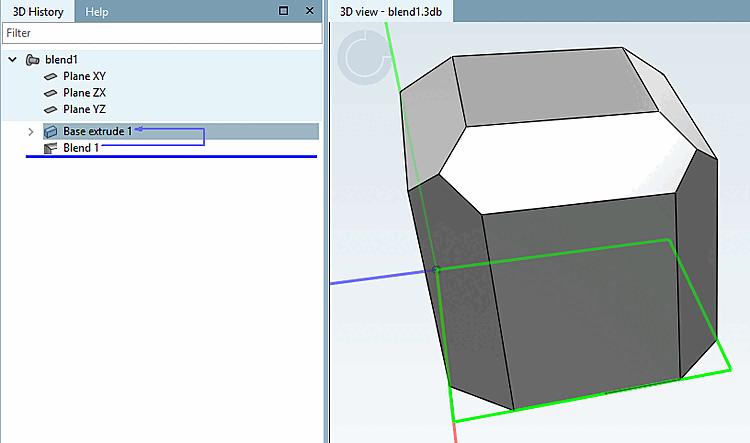

    Résultat des modifications ultérieures

    Résultat des modifications ultérieures
