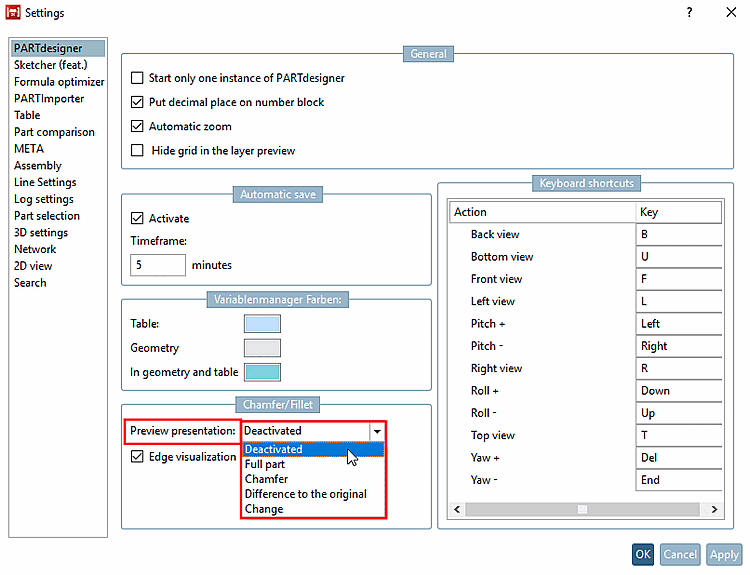

Désactivé [Deactivated] (par défaut) : Pas d'aperçu

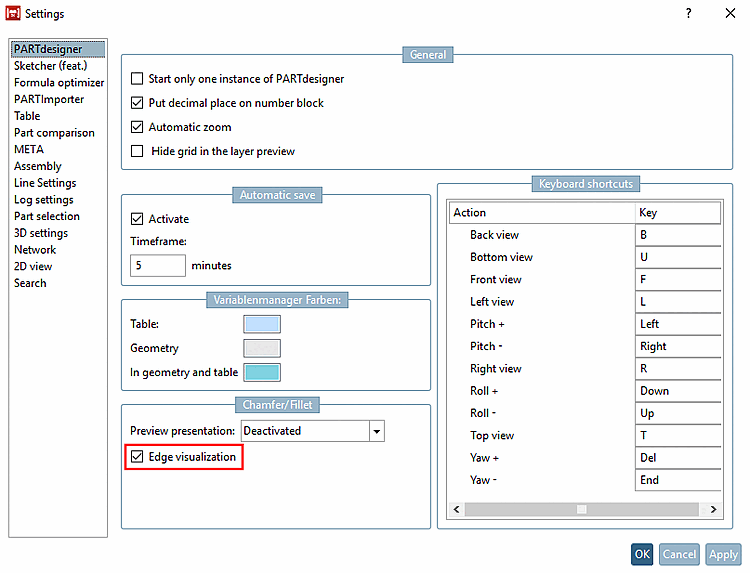

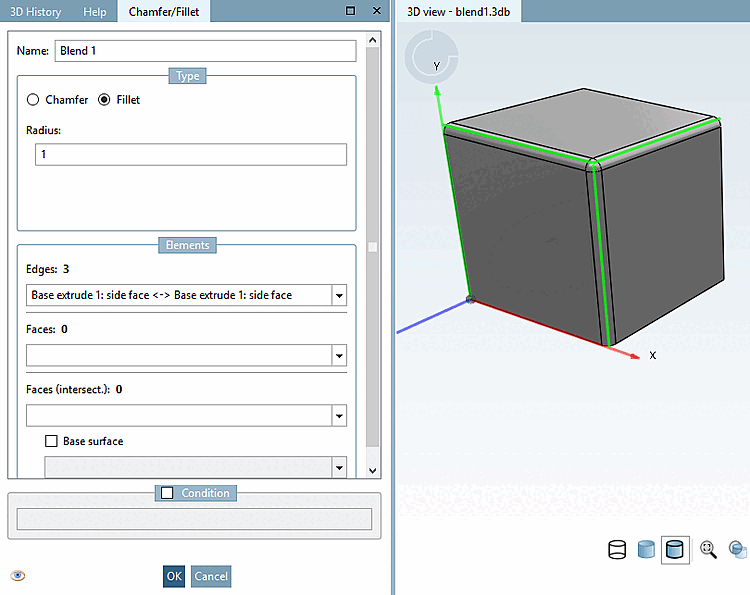

Aperçu avec option "Désactivé [Deactivated]" et bords Visualisation [Edge visualization] activée

Pièce entière [Full part]: Le comportement est similaire à celui de la surface chanfreinée [Chamfer], sauf qu'ici, la pièce entière est affichée dans la couleur de l'aperçu. Tant que le chanfrein ou l'arrondi n'est pas encore confirmé, l'arête originale et l'aperçu sont tous deux affichés. Si le blend a déjà été confirmé et qu'il est ouvert à nouveau, seule la surface chanfreinée ou arrondie est affichée.

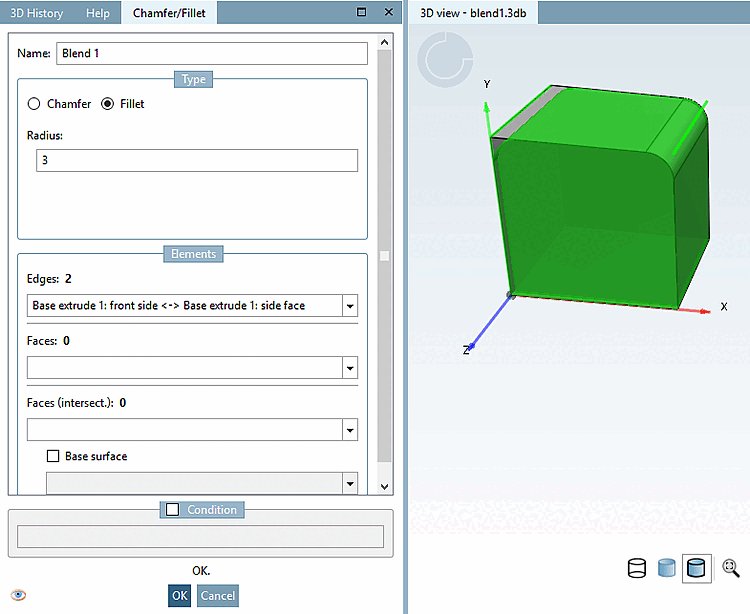

Aperçu avec l'option "Partie totale [Full part]" : l'illustration montre l'aperçu d'une arête déjà confirmée et d'une arête qui vient d'être éditée (mode d'édition à nouveau ouvert)

Surface de chanfrein [Chamfer]: la surface de chanfrein ou d'arrondi n'est pas seulement affichée dans l'aperçu pour les arêtes actuellement éditées, mais pour toutes les arêtes dotées de la fonction de fusion. C'est la différence avec l'option Modification [Change]. Pour les chanfreins ou les arrondis en cours d'édition, l'arête d'origine (encore sans enlèvement de matière) ainsi que l'aperçu du chanfrein ou de l'arrondi sont affichés.

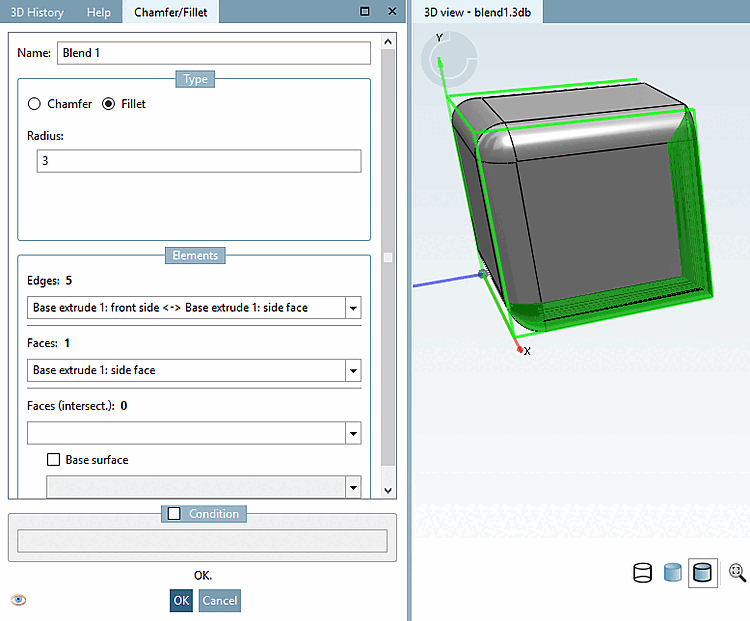

Aperçu avec l'option "Surface chanfreinée [Chamfer]" : L'ill. montre 2 arêtes confirmées et 2 arêtes qui viennent d'être éditées.

Différence par rapport à l'original [Difference to the original]: L'aperçu montre l'enlèvement de matière (contrairement aux autres options d'aperçu qui montrent la surface du chanfrein ou de l'arrondi).

Différence avec l'original [Difference to the original]

Surface de chanfrein [Chamfer]

Changement [Change]:

La surface du chanfrein ou de l'arrondi n'est affichée dans l'aperçu que pour l'arête actuellement modifiée. Pour les éléments déjà modifiés auparavant, seules les arêtes sont visualisées (si l'option Visualisation des arêtes [Edge visualization] est activée, ce qui est le réglage par défaut).

Vous ne verrez une différence entre les options Face chanfreinée [Chamfer] et Modification [Change] que si vous éditez à nouveau une fonction de fusion existante.

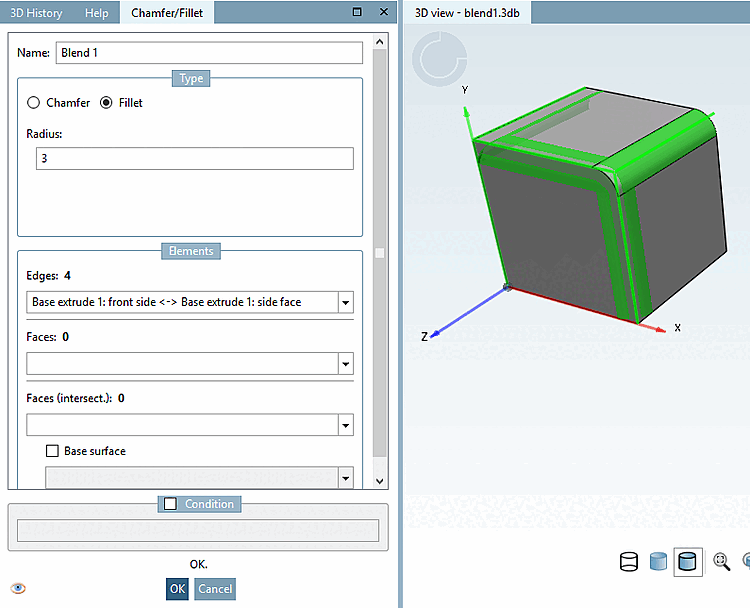

Aperçu avec l'option "modification [Change]" -- Une arête est en cours d'édition, plusieurs autres font déjà partie du mélange et sont affichées avec la visualisation des arêtes [Edge visualization].
