Si des arêtes successives sont reliées par un angle < 15 degrés, il suffit de sélectionner une seule arête pour que la fonction Créer un nouveau chanfrein/arrondi [New Chamfer/Fillet...]... soit appliquée à toutes les autres arêtes. sur toutes les arêtes suivantes.

exemple:

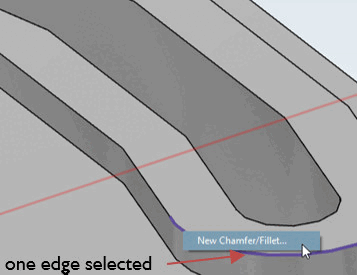

Sélection d'une arête

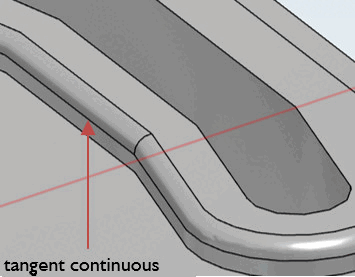

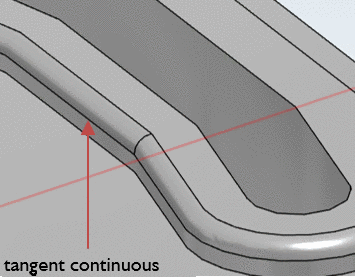

Application automatique de la continuation tangentielle à toutes les arêtes adjacentes correspondantes

	Remarque
	La continuation tangentielle peut aussi provoquer des mélanges indésirables. Dans ce cas, le blend doit être créé plus tôt ou au moyen d'une esquisse.

Pour les angles supérieurs à 15 degrés, la continuation tangentielle ne s'applique pas.

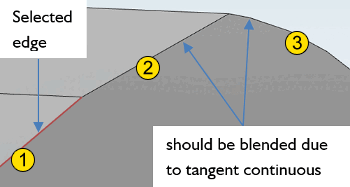

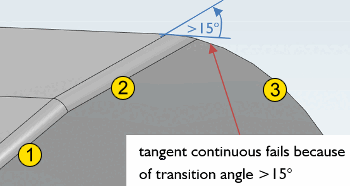

Dans Dans l’exemple suivant, le premier bord après le appliqué la fonction de fusion, mais la deuxième selon le retenu (voir figure au point b), cependant, parce que L’angle de transition est supérieur à 15 degrés.

En réalité, les courbes ne sont jamais représentées dans PARTsolutions. Les courbes sont toujours décomposées en segments qui forment un certain angle entre eux. En cas de faible résolution, il peut donc arriver que l'angle de transition soit supérieur à 15 degrés.

Si un trajet est suivi d'une courbe et que la continuation tangentielle échoue, il s'agit toujours de la problématique de la résolution trop faible.

Exemple de courbe qui suit un parcours

Cependant, si un segment est suivi d'un autre segment à angle obtus et que la continuation tangentielle ne fonctionne pas, c'est parce que l'angle est supérieur à 15° (voir ci-dessus ).

Exemple de trajet qui suit un autre trajet

Dans l'exemple suivant, on travaille avec une sélection d'arêtes. Pour quelques arêtes, la continuation tangentielle fonctionne, pour deux autres arêtes, la continuation tangentielle s'interrompt en raison d'une résolution trop faible.

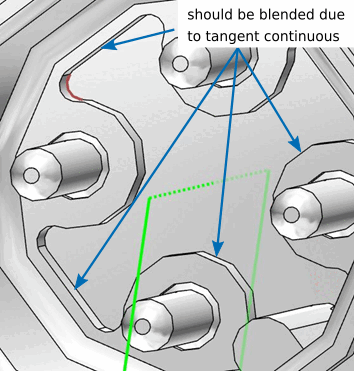

La fonction Blend devrait en soi fonctionner en raison de la continuation tangentielle.

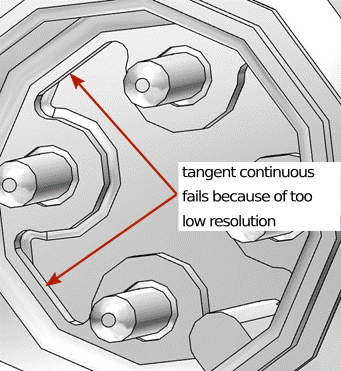

La figure montre l'échec de la continuation tangentielle en raison d'une résolution trop faible.

Approche alternative

	Remarque
	Pour un contour continu, n'utilisez pas la sélection d'arêtes, mais la sélection de surfaces, car cela demande beaucoup moins d'efforts que la sélection d'arêtes individuelles !

exemple :

Les deux illustrations suivantes montrent l'utilisation de la sélection de surface.

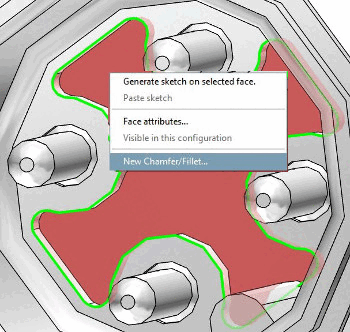

Sélection de la surface au sol

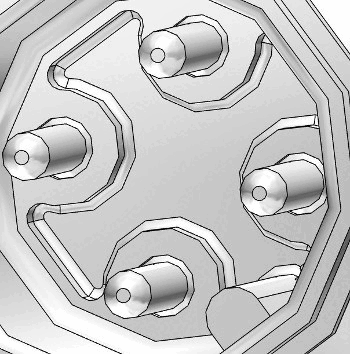

La fonction Blend est appliquée à toutes les arêtes adjacentes à la surface du sol.

Remarque

La continuation tangentielle est également utilisée dans les systèmes de CAO, de sorte qu'il peut arriver qu'il y ait plus de mélanges dans la CAO que dans PARTdesigner. Pour être sûr que la continuation tangentielle fonctionne, il est conseillé de sélectionner plus d'arêtes que nécessaire. Un plus grand nombre d'arêtes ne pose pas de problème, mais un nombre insuffisant peut en poser. Dans certains cas, l'insertion d'un blend peut réinitialiser la continuation tangentielle.[82] Dans ce cas, il faut sélectionner l'arête manuellement. Comme mentionné précédemment : il est recommandé de sélectionner plus d'arêtes que celles absolument nécessaires.
