5.12.11.26. Classifier les pièces électriques : Modules complémentaires

5.12.11.26.3. Classification électrique import/export

Le module Electrical classification import/export permet d'exporter et de réimporter des données de classification électrique au format Excel. Cela est toujours recommandé lorsqu'une grande quantité de points d'attache doit être classifiée et qu'il existe de nombreuses similitudes entre les différentes valeurs. Les valeurs caractéristiques des points d'attache peuvent être facilement copiées et modifiées dans Excel.

La description suivante montre, à titre d'exemple, un déroulement complet.

Placez tous les points d'attache nécessaires ; ils doivent exister au préalable.
Vous pouvez également utiliser l' assistant de point de connexion à cet effet.
Définissez les classes nécessaires.
1. Dans PARTproject -> Editer le projet [Edit project] -> Aperçu [Preview], cliquez sur la commande Sélectionner un point d'attache [Choose connection point] du menu contextuel.

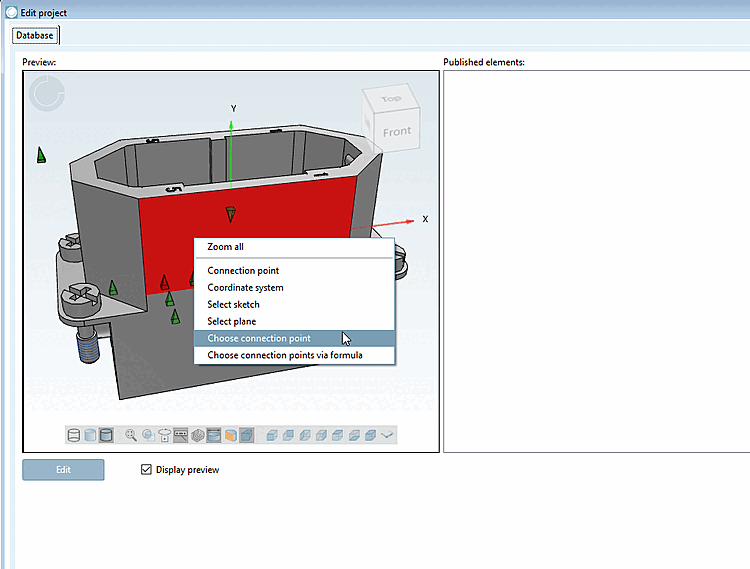

  Sélectionner le point d'attache [Choose connection point]: Appel

  -> La boîte de dialogue du même nom s'ouvre.

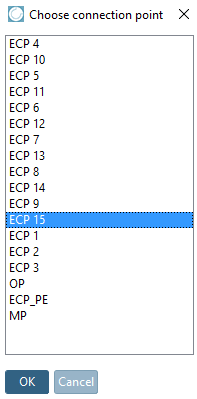

  Sélectionner un point d'attache [Choose connection point]: Dialogue
2. Sélectionnez le point d'attache souhaité et confirmez en cliquant sur OK.
3. Faites défiler la liste vers le bas jusqu'au nom de la classe [Class name] "Electrical Connection" et cochez la case.
  -> Le point est inscrit sous Éléments publiés [Published elements].
  -> Les caractéristiques Nom de fichier 3D [3D filename] et Identification 3D [3D identification] sont déjà remplies automatiquement.

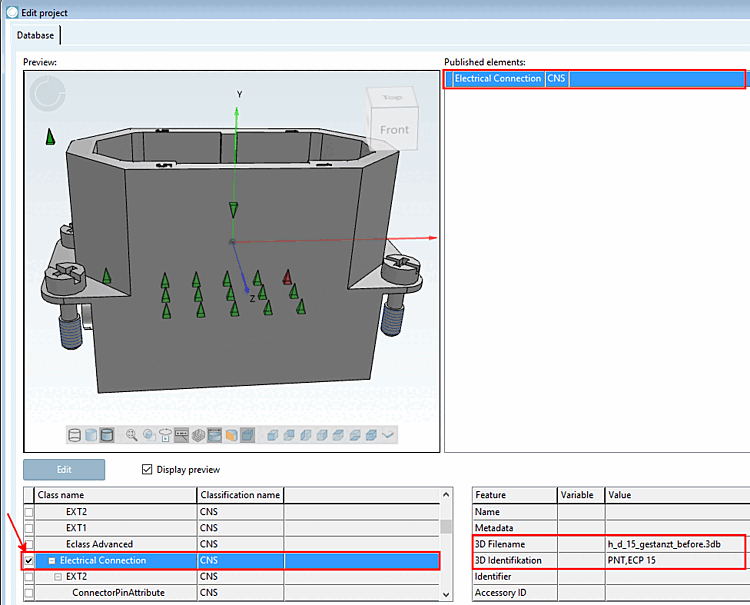

  Valeurs de base remplies automatiquement

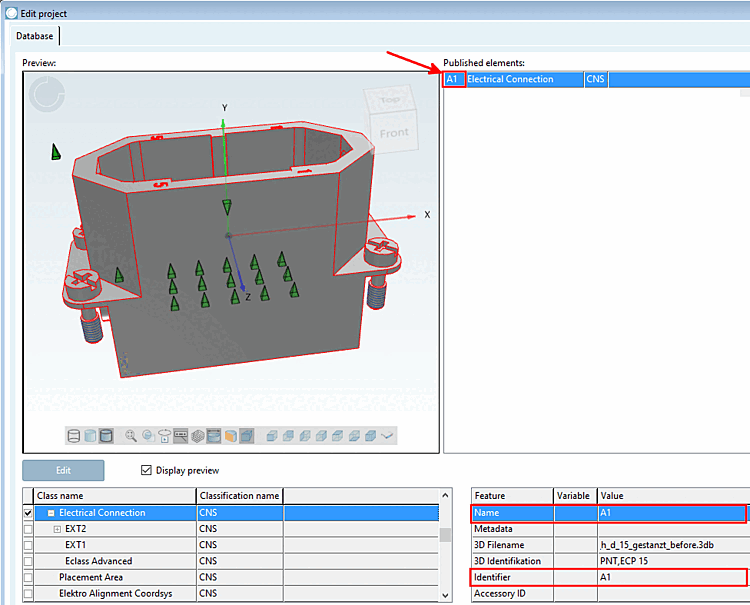

4. Définissez encore manuellement le nom et l'identifiant (même valeur).
  -> Le nom est désormais également affiché sous Éléments publiés [Published elements].

  Remarque
  L'attribution d'un nom sert également à une meilleure vue d'ensemble plus tard dans Excel.

  Nom défini
5. Classez également de cette manière tous les autres points d'attache. Il ne doit pas nécessairement s'agir de la classe Electrical Connection. Par exemple, le point d'assemblage MP a la classe Mounting Point.

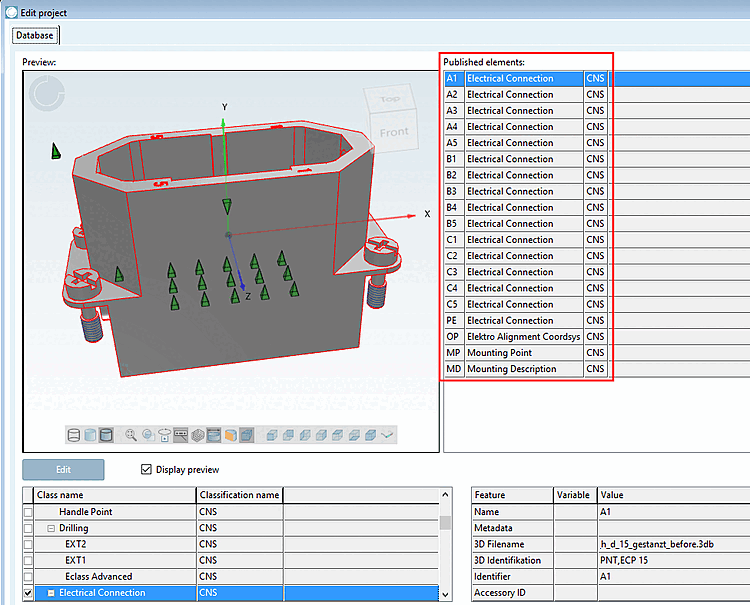

  -> Il en résulte l'image suivante.

  Points d'attache classés
6. Définissez maintenant manuellement toutes les valeurs nécessaires pour UN point de chaque classe (ici dans l'exemple pour A1 [Electrical Connection ]). Vous pouvez le faire soit sous Éléments publiés [Published elements], soit dans la boîte de dialogue Variables de classe [Class variables].
  - Éléments publiés [Published elements]: sélectionnez l'élément souhaité et saisissez des valeurs en bas des caractéristiques souhaitées.

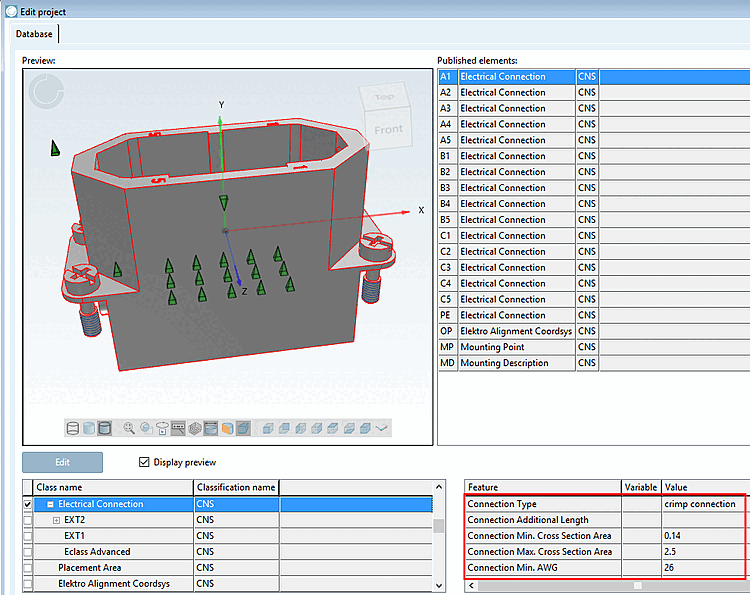

    Éléments publiés [Published elements]: valeurs de caractéristiques remplies

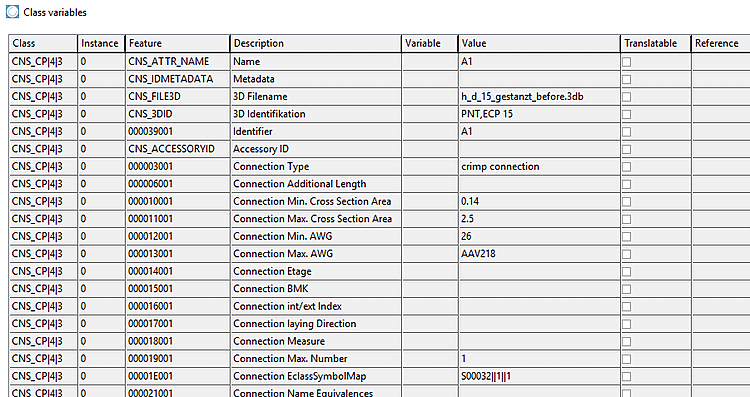

  - La boîte de dialogue Variables de classe [Class variables] vous donne une meilleure vue d'ensemble, car vous pouvez l'agrandir et la trier.

    Variables de classe [Class variables]: Valeurs de caractéristiques renseignées

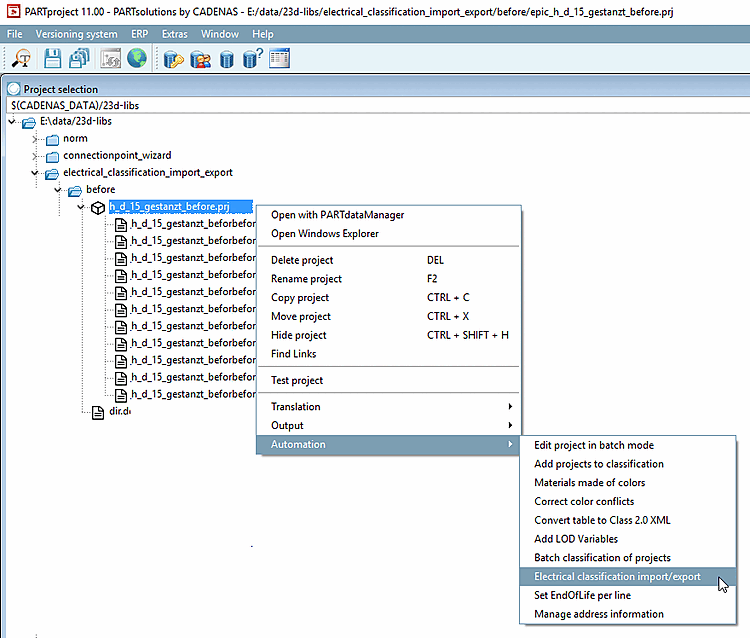

Appelez maintenant le module supplémentaire Electrical classification import/export.

Appeler l'exportateur

-> La boîte de dialogue eclassExporter s'ouvre (encore vide).

eclassExporter : avant le démarrage
Cliquez sur le bouton Export to file....
Désigner un fichier Excel pour enregistrer les données.

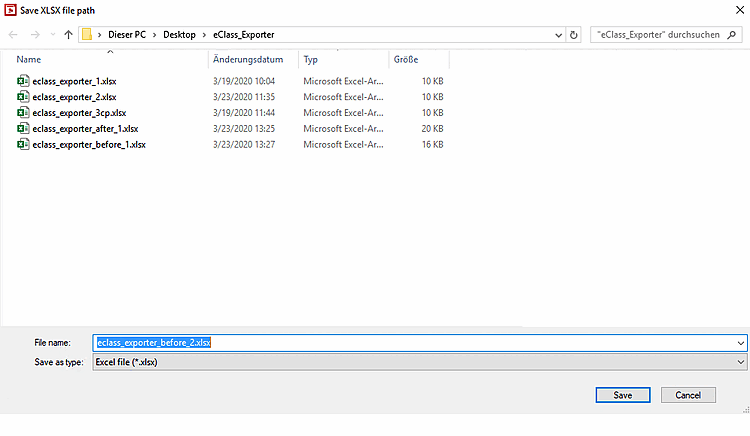

Enregistrer le chemin du fichier XLSX

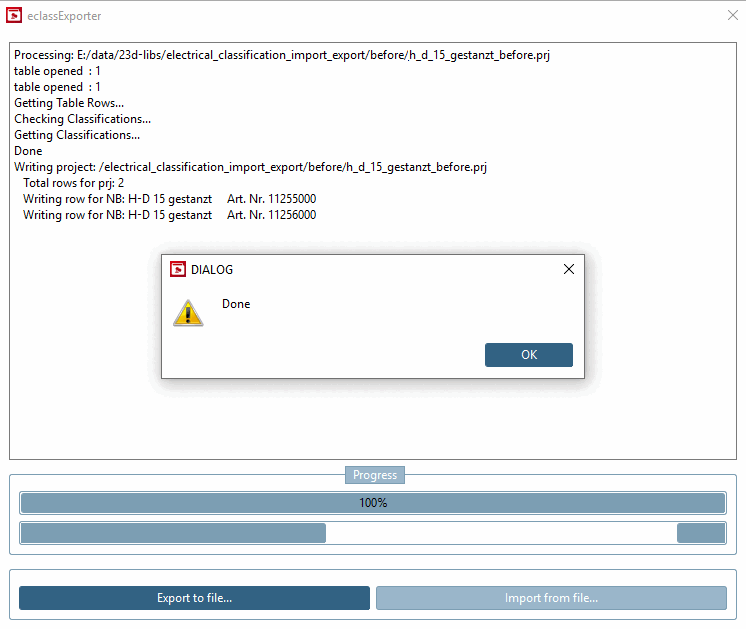

-> Une fois l'exportation terminée, le message "Done" s'affiche.

Remarque
Si un projet contient plusieurs fichiers 3db, les données de tous les fichiers sont exportées.

Exportation terminée
Ouvrez le fichier Excel précédemment déterminé.
Nous vous recommandons d'utiliser la fonction de filtrage afin que vous puissiez vous concentrer sur les données souhaitées. Dans l'exemple, le filtre porte sur le numéro de pièce et le nom de classification "CNS_CP|4|3".

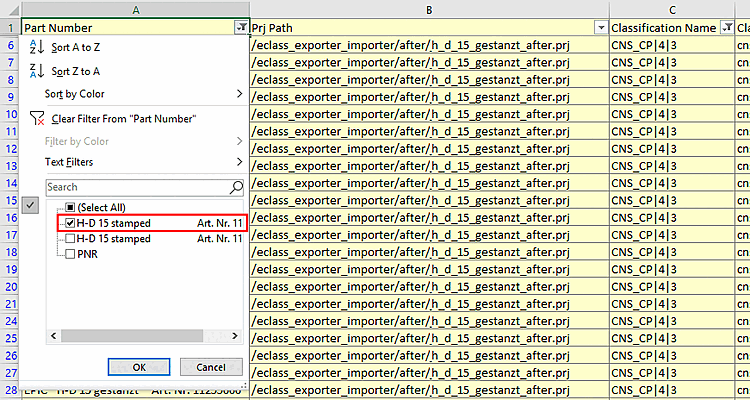

"Filtrer "Part Number

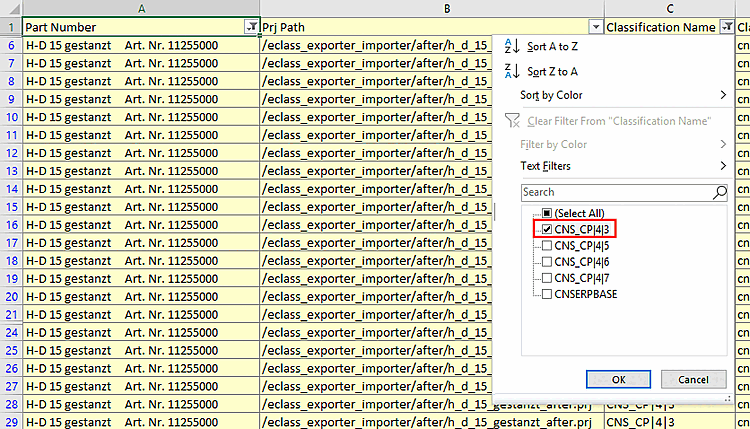

Filtrer le "Classification Name" - ici par exemple "CNS_CP|4|3".
Faites la mise au point sur la zone à traiter.

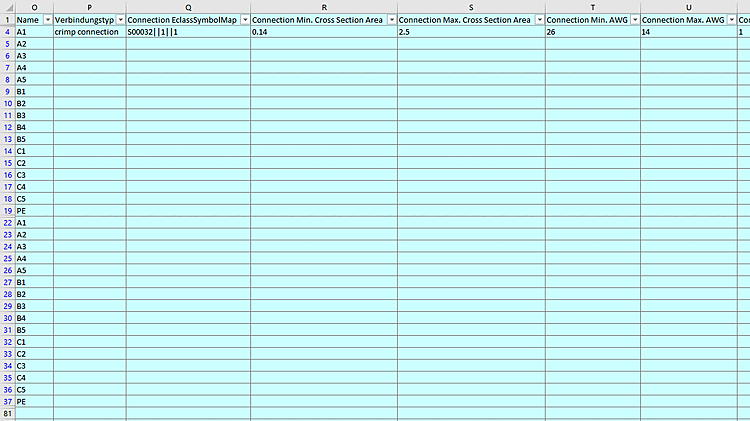

Les colonnes Excel : Un seul point d'attache rempli

Le code couleur aide à s'orienter.

Valeurs générales concernant l'exportation/l'importation
CNS : PAS de valeurs de classification électrique
CNS : valeurs de l'électro-classification
Variable visible dans le tableau de projet
Remplissez les caractéristiques avec des valeurs pour tous les points d'ajout (lignes), ce qui se fait rapidement et facilement à l'aide des fonctionnalités d'Excel.
Ici, dans l'exemple, chaque ligne correspond à un point d'attache (ce qui n'est pas nécessairement le cas, il peut y en avoir plusieurs).
Enregistrez à nouveau le fichier Excel.

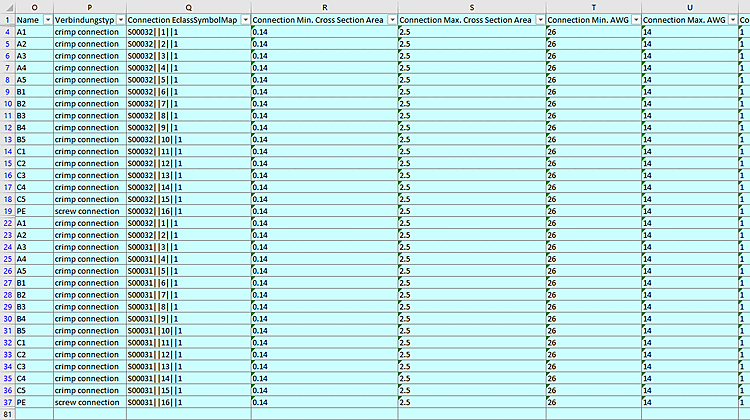

Les colonnes Excel : Tous les points d'attache remplis

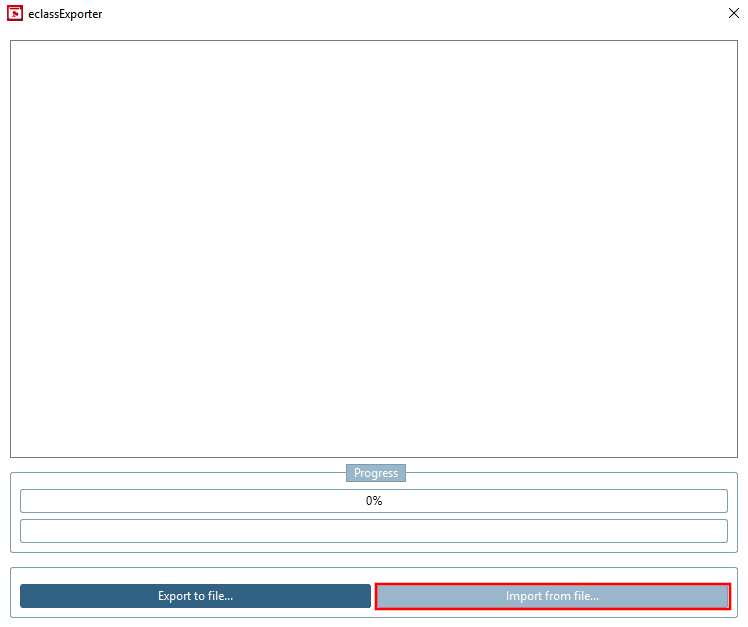

Lancez à nouveau eclassExporter et cliquez cette fois sur le bouton Import from file....

eclassExporter : avant le démarrage

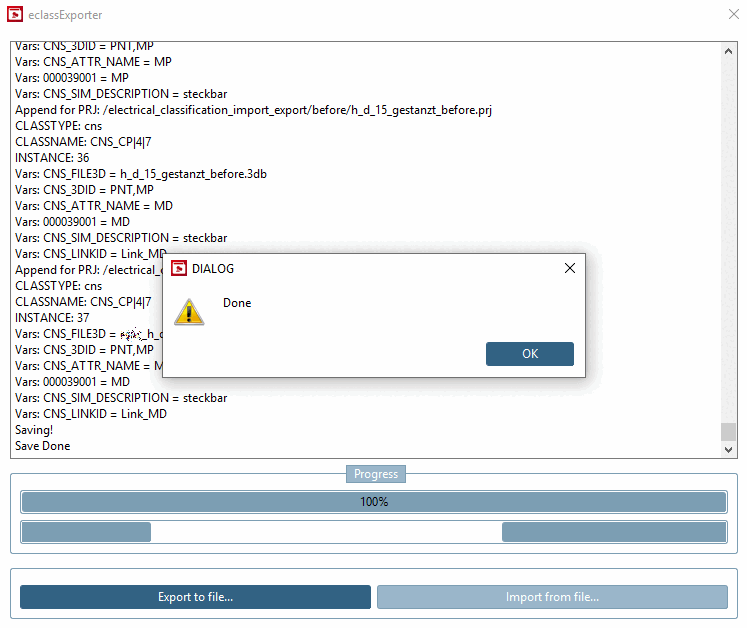

Une fois l'importation terminée, le message "Done" s'affiche à nouveau.

eclassExporter : une fois l'importation terminée

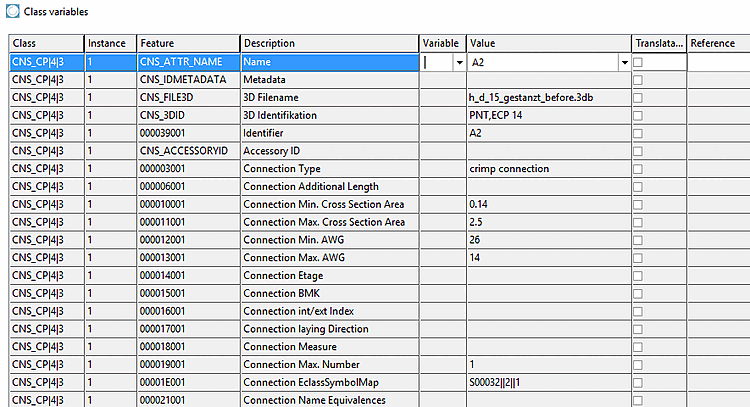

Contrôlez si les données ont été transférées sur les autres points.

A2, par exemple, contient maintenant également les données souhaitées.

La condition préalable à l’obtention du en utilisant le module et en affichant la commande du menu contextuel est que la commande Les fichiers eClass2.cfg et eClass2.vbb sous $CADENAS/libs/all/plugins .
