5.12.11.26. Classificare le parti elettriche: Moduli aggiuntivi

5.12.11.26.3. Classificazione elettrica import/export

È possibile utilizzare il modulo di importazione/esportazione della classificazione elettrica per esportare i dati della classificazione elettrica in formato Excel e importarli nuovamente. Questa operazione è consigliata quando si deve classificare un gran numero di punti di connessione e ci sono molte somiglianze tra i singoli valori. I valori caratteristici dei punti di connessione possono essere facilmente copiati e modificati in Excel.

La seguente descrizione mostra un esempio di procedura completa.

Impostare tutti i punti di connessione necessari, che devono essere disponibili in anticipo.
A tale scopo si può anche utilizzare la procedura guidata per i punti di connessione.
Impostare le classi richieste.
1. In PARTproject -> Modifica progetto [Edit project] -> Anteprima [Preview], fare clic sul comando del menu contestuale Seleziona punto di connessione [Choose connection point].

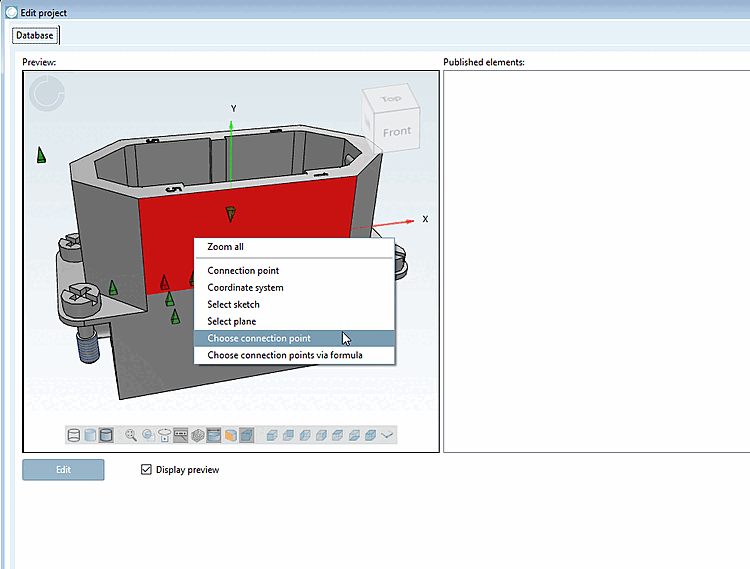

  Figura 5.1181. Selezionare il punto di connessione [Choose connection point]: Chiamata

  -> Si apre l'omonima finestra di dialogo.

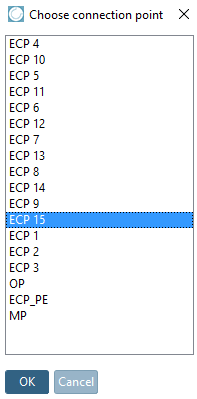

  Figura 5.1182. Selezionare il punto di connessione [Choose connection point]: dialogo
2. Selezionare il punto di collegamento desiderato e confermare con OK.
3. Scorrere fino al nome della classe [Class name] "Connessione elettrica" e selezionare la casella di controllo.
  -> L'elemento è inserito tra gli elementi pubblicati [Published elements].
  -> Il nome del file 3D [3D filename] e le caratteristiche di identificazione 3D [3D identification] sono già compilate automaticamente.

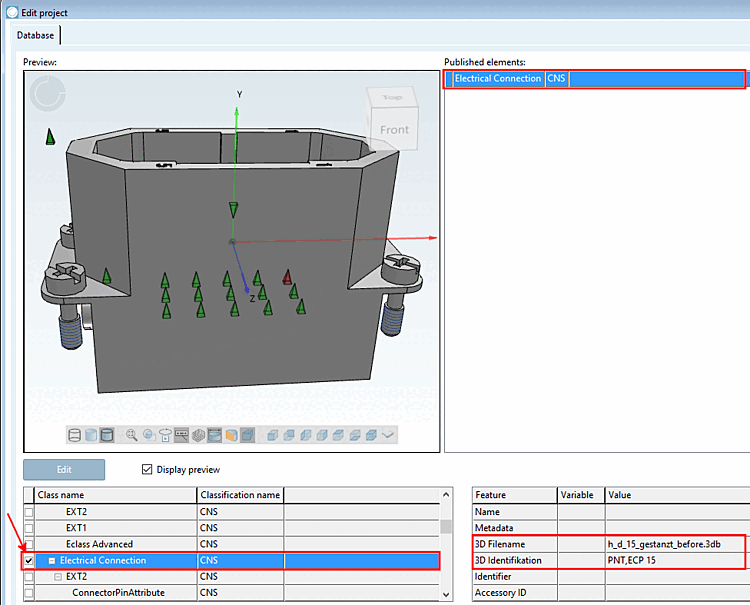

  Figura 5.1183. Valori di base compilati automaticamente
4. Impostare manualmente il nome e l' identificatore (stesso valore).
  -> Il nome viene ora visualizzato anche tra gli elementi pubblicati [Published elements].

  Nota
  L'assegnazione di un nome consente anche di avere una migliore visione d'insieme in seguito in Excel.

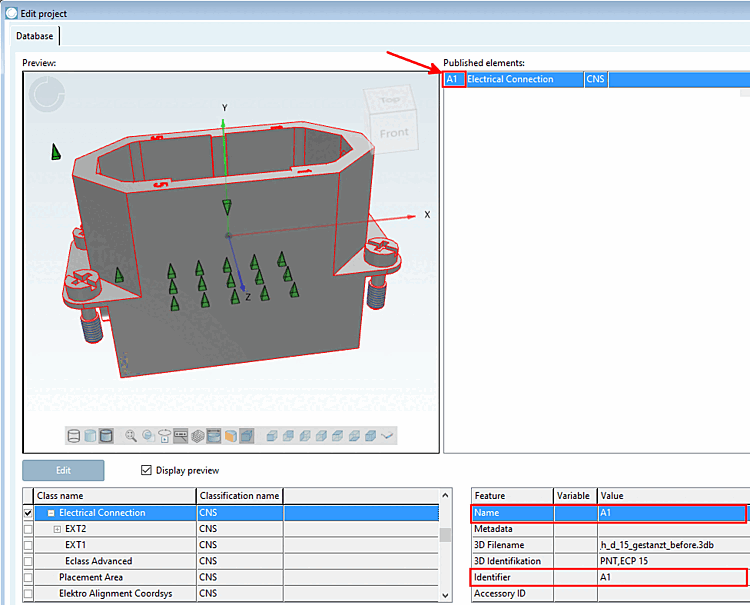

  Figura 5.1184. Set di nomi
5. Classificare allo stesso modo tutti gli altri punti di connessione. Non deve essere necessariamente la classe di connessione elettrica. Il punto di connessione MP, ad esempio, ha la classe Punto di montaggio.
  -> Emerge il seguente quadro.

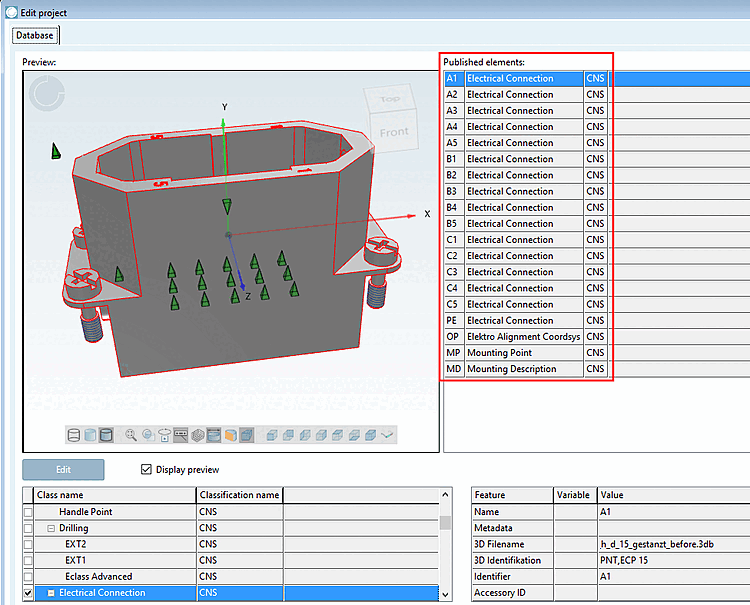

  Figura 5.1185. Punti di attacco classificati
6. Ora impostate manualmente tutti i valori richiesti per UN punto di ciascuna classe (nell'esempio per A1 [Connessione elettrica ]). È possibile farlo sia in Elementi pubblicati [Published elements] che nella finestra di dialogo Variabili di classe [Class variables].
  - Elementi pubblicati [Published elements]: selezionare l'elemento desiderato e inserire i valori per le caratteristiche desiderate di seguito.

    Figura 5.1186. Elementi pubblicati [Published elements]: valori caratteristici compilati
  - La finestra di dialogo delle variabili di classe [Class variables] offre una panoramica migliore, in quanto è possibile ingrandirla e ordinarla.

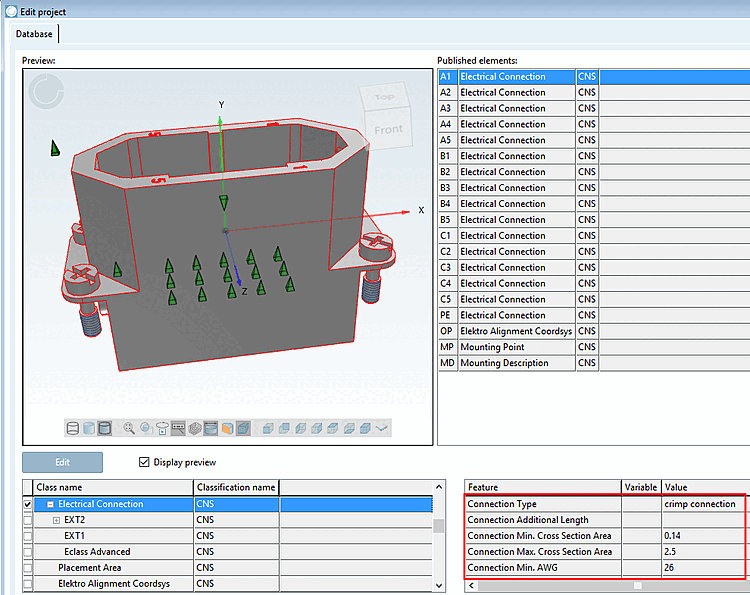

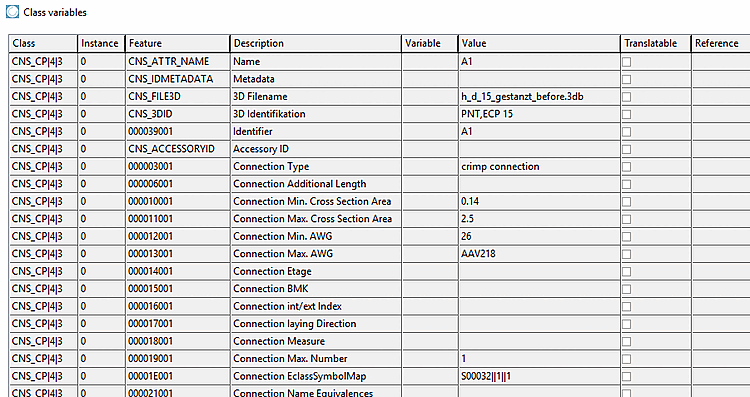

    Figura 5.1187. Variabili di classe [Class variables]: Valori caratteristici riempiti
Richiamare ora il modulo aggiuntivo di importazione/esportazione della classificazione elettrica.

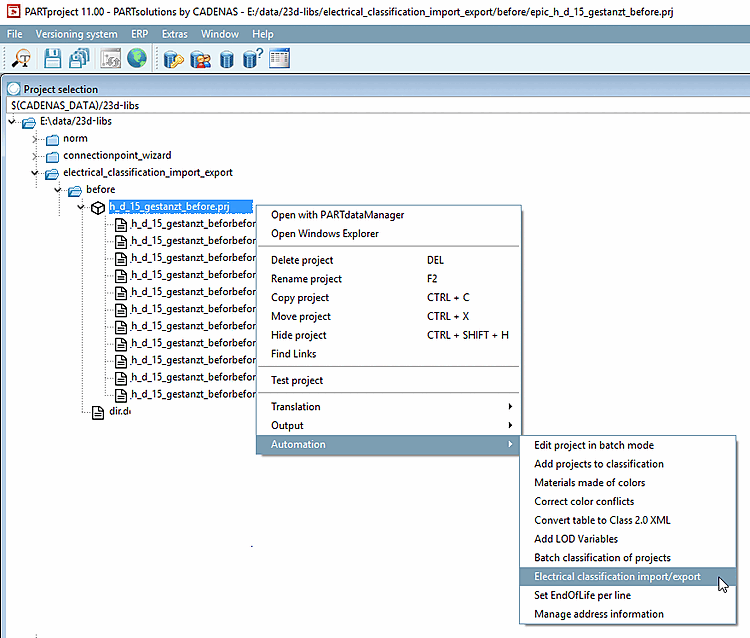

Figura 5.1188. Richiamare l'esportatore

-> Si apre la finestra di dialogo eclassExporter (ancora vuota).

Figura 5.1189. eclassExporter: prima dell'avvio
Fare clic sul pulsante Esporta in un file....
Specificare un file Excel per il salvataggio dei dati.

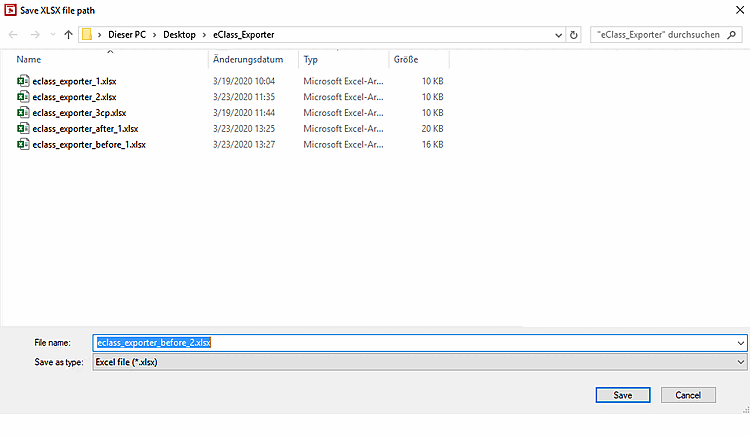

Figura 5.1190. Salva il percorso del file XLSX

-> Fare clic su Salva per avviare l'esportazione; al termine verrà visualizzato il messaggio "Fatto".

Nota
Se un progetto contiene diversi file 3db, vengono esportati i dati di tutti i file.

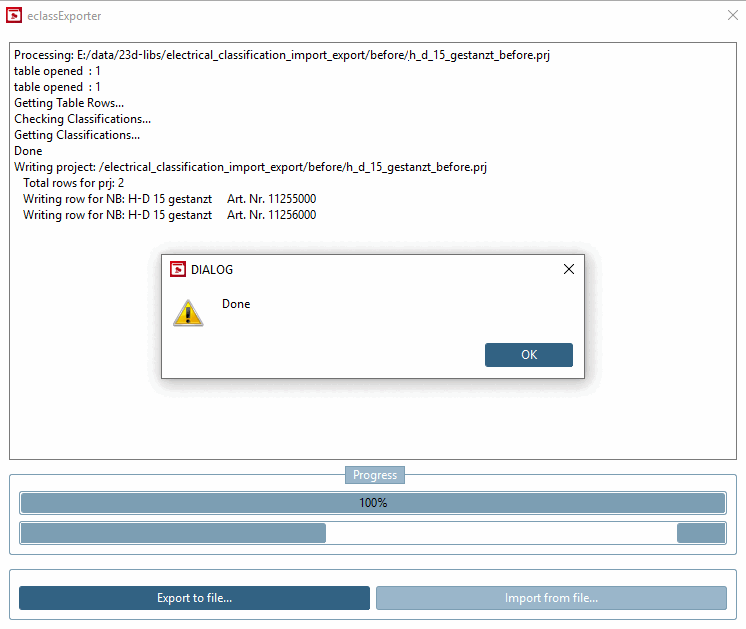

Figura 5.1191. Esportazione completata
Aprire il file Excel specificato in precedenza.
Si consiglia di utilizzare la funzione di filtro per concentrarsi sui dati desiderati in ogni caso. In questo esempio, abbiamo filtrato per numero di parte e nome della classificazione "CNS_CP|4|3".

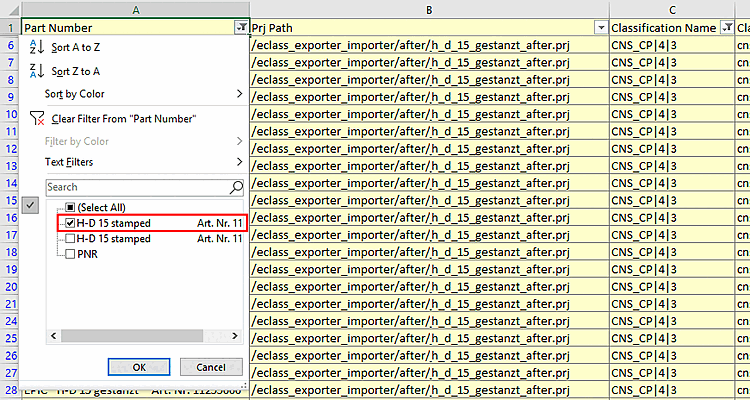

Figura 5.1192. "Filtro "Numero di parte

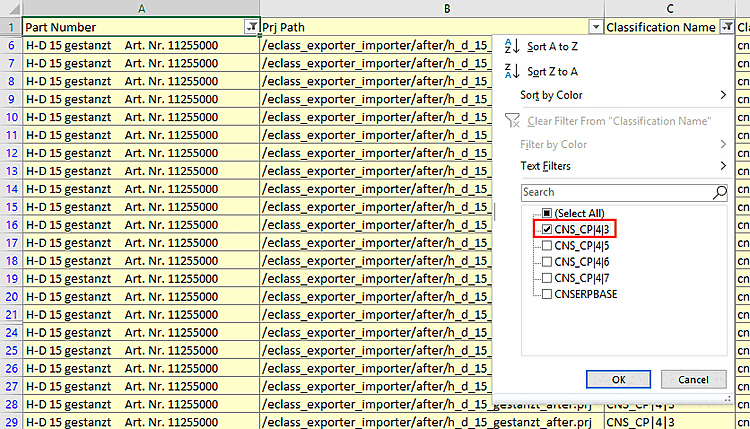

Figura 5.1193. Filtro "Nome della classificazione" - ad esempio "CNS_CP|4|3".
Concentrarsi sull'area da modificare.

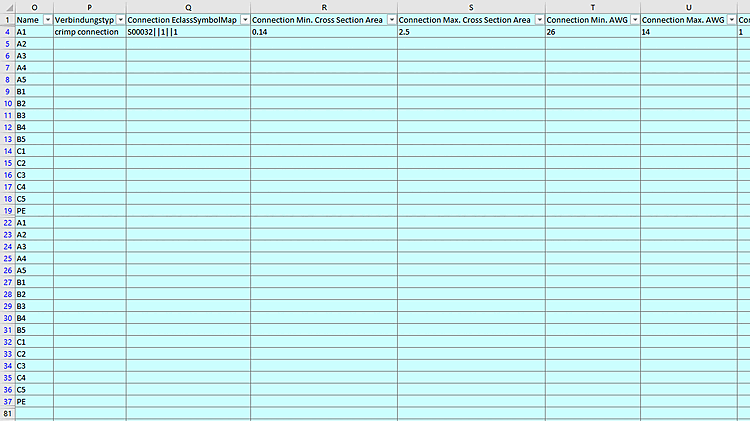

Figura 5.1194. Colonne di Excel: Solo un punto di connessione riempito

Il codice colore aiuta ad orientarsi.

Valori generali relativi all'esportazione/importazione
CNS: valori di classificazione non elettrici
CNS: Valori della classificazione elettrica
Variabile visibile nella tabella di progetto
Compilare le caratteristiche di tutti i punti di connessione (righe) con i valori, in modo semplice e veloce con l'aiuto delle funzioni di Excel.
In questo esempio, ogni linea corrisponde a un punto di connessione (che non deve necessariamente essere tale, possono essercene diversi).
Salvare nuovamente il file Excel.

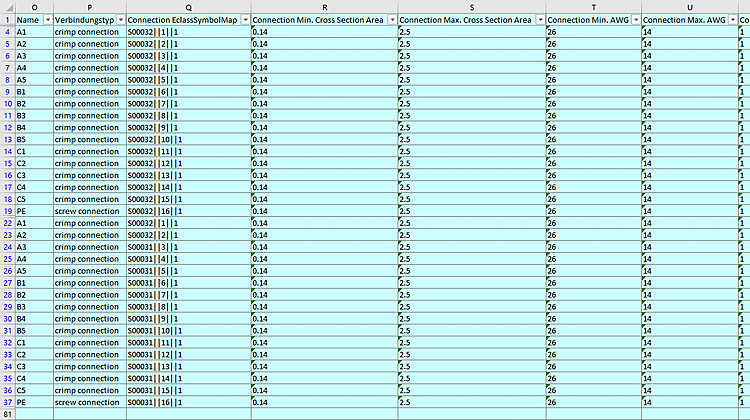

Figura 5.1195. Colonne di Excel: Tutti i punti di connessione riempiti
Avviare di nuovo eclassExporter e questa volta cliccare sul pulsante Importa da file....

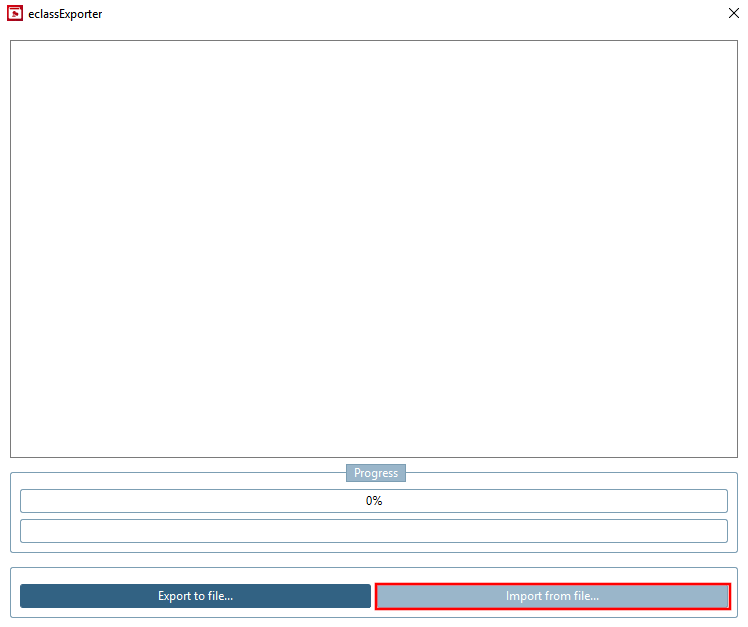

Figura 5.1196. eclassExporter: prima di iniziare
Una volta completata l'importazione, appare nuovamente il messaggio "Fatto".

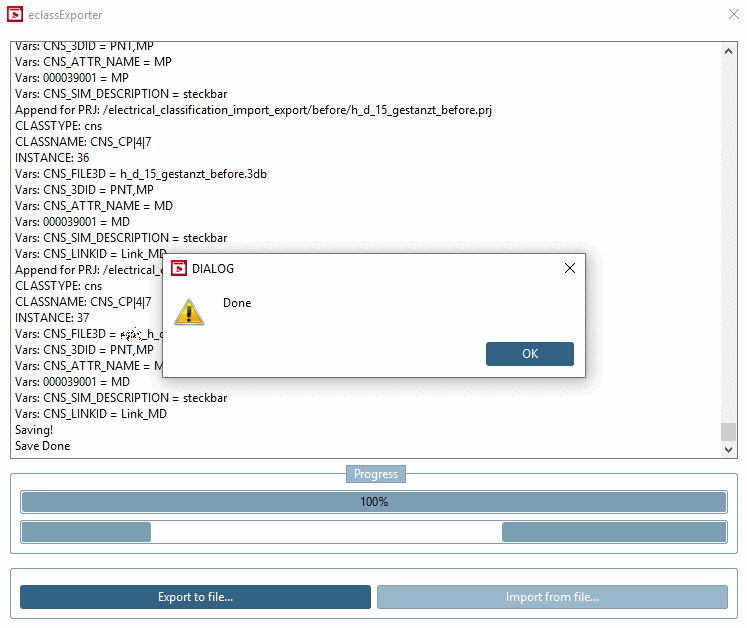

Figura 5.1197. eclassExporter: dopo l'importazione completata
Controllare se i dati sono stati trasferiti agli altri punti.

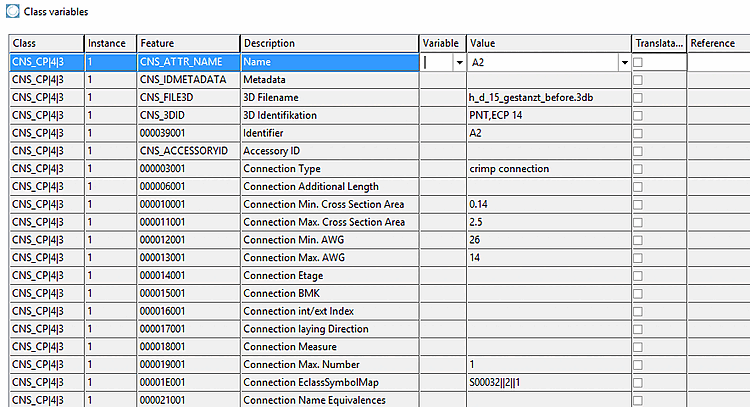

Figura 5.1198. A2, ad esempio, contiene ora anche i dati desiderati.

Il presupposto per la utilizzando il modulo e visualizzando il comando del menu contestuale è che il I file eClass2.cfg e eClass2.vbb sotto $CADENAS/libs/all/plugins .
