5.12.11.26. Classificare le parti elettriche: Moduli aggiuntivi

5.12.11.26.1. Procedura guidata per i punti di connessione

	Nota
	Il presupposto per la utilizzando il modulo e visualizzando il comando del menu contestuale è che i file `cpwizard.cfg` e `cpwizard.vbb` sotto `$CADENAS/libs/all/plugins` mentire.

	Nota
	La procedura guidata per i punti di connessione [Connection point wizard] è ideale per essere utilizzata insieme al plugin di importazione/esportazione della classificazione elettrica.

Colla Procedura guidata Punti di connessione [Connection point wizard], è possibile utilizzare delle funzioni creare Cp (Ctrl+C) [Create Cp (Ctrl+C)] (per una singola funzione), Genera Cp (Tutti) (Ctrl+A) [Create Cp (All) (Ctrl+A)] (per tutte le funzioni identiche) o Salva come modello (Ctrl+S) [Save as template (Ctrl+S)] Imposta automaticamente i punti di attacco alle funzioni.

Inoltre hai la possibilità di creare utilizzando le funzioni BoundingBox Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] e BBox come modello memorizzare [Save BBox as template] un punto di associazione in un angolo del BoundingBox per luogo. Vedere anche Sezione 5.12.11.1, “Allineare il componente”.

Di seguito vengono illustrate le opzioni di impostazione di base. Seguono due esempi, uno per l'impostazione dei punti di connessione sulle feature e uno sul rettangolo di selezione.

Selezionare il livello di directory desiderato nell'albero degli indici. Nell'area di dialogo Componenti [Parts] vengono visualizzati i progetti direttamente sottostanti, che sono quindi disponibili per la modifica.

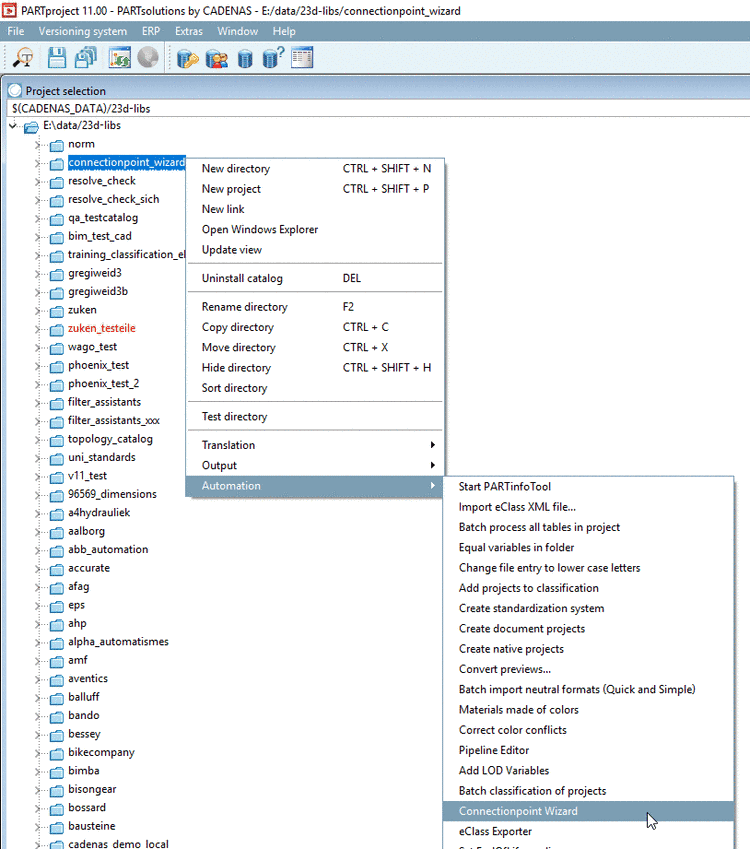

Richiamare il wizard dei punti di connessione [Connection point wizard] in PARTproject alla voce Selezione progetto [Project selection] -> Menu contestuale della directory -> Automazione [Automation].

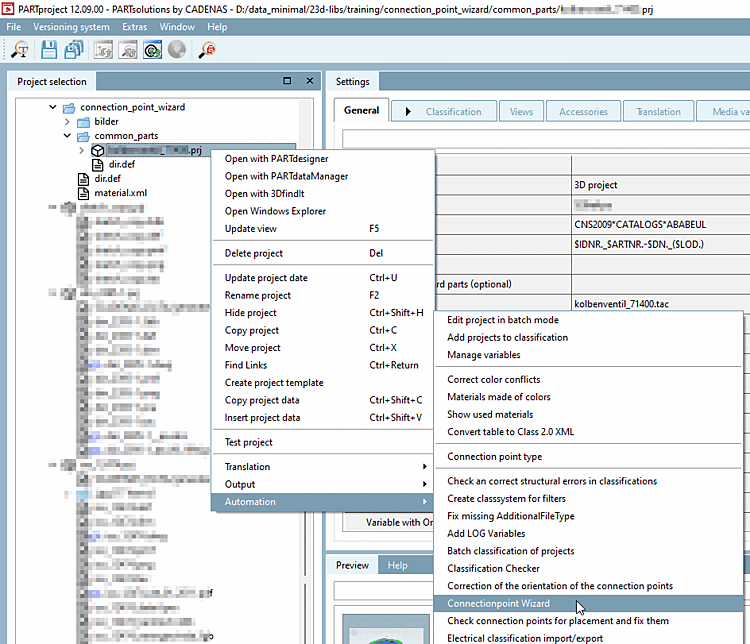

Figura 5.1135. Procedura guidata per i punti di connessione [Connection point wizard] - Chiamata
Selezionare il file 3db del componente desiderato.

Nota
I punti di connessione possono essere impostati anche per i singoli pezzi degli assiemi, ma non per gli assiemi.

Con Fare clic su aprire la parte in PARTdesigner.
In modalità Selezione [Selection mode], selezionare una delle seguenti impostazioni:
- Nessuno [None]: Se non è richiesta alcuna selezione 3D. È possibile selezionare questa opzione se si desidera posizionare i punti di connessione agli angoli del rettangolo di selezione (sono possibili anche le altre opzioni).
  Vedi sotto.
- Punti [Connection points] di connessione: Selezionare questa opzione se si desidera determinare il nome di un punto di connessione. Quando viene selezionato nella vista 3D, il punto viene evidenziato nella parte inferiore dell'elenco.

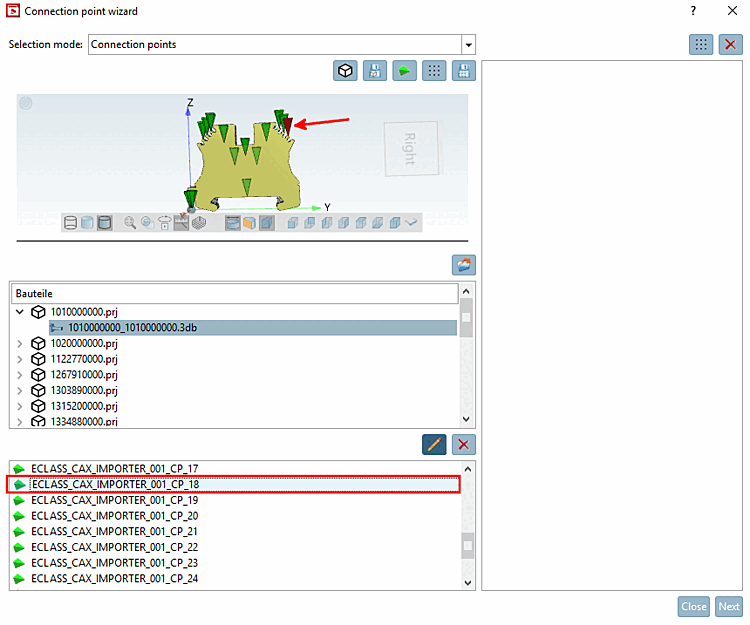

  Figura 5.1136. Modalità di selezione [Selection mode]: Punti di connessione [Connection points]
- Caratteristiche [Features]: selezionare questa opzione se si desidera aggiungere automaticamente i punti di connessione alle caratteristiche, singolarmente o per tutte le caratteristiche identiche.
  Vedi sotto.

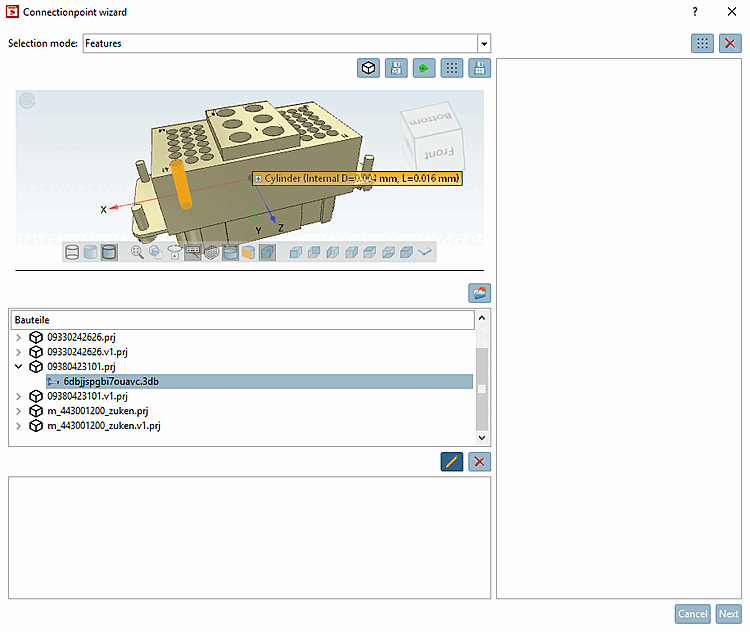

  Figura 5.1137. Esempio: selezione della caratteristica "Cilindro
Selezionare la funzione desiderata.

Le Scelta di una delle funzionalità Crea riquadro di delimitazione Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] oppure BBox come modello non [Save BBox as template] deve salvare un'opzione speciale in modalità di selezione [Selection mode] essere selezionato.
- Crea BoundingBox Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)]
  È possibile utilizzare questa funzione per creare un punto di connessione in un angolo del rettangolo di selezione.
  Vedi sotto.
  Fare clic sull'icona per aprire la finestra di dialogo corrispondente.

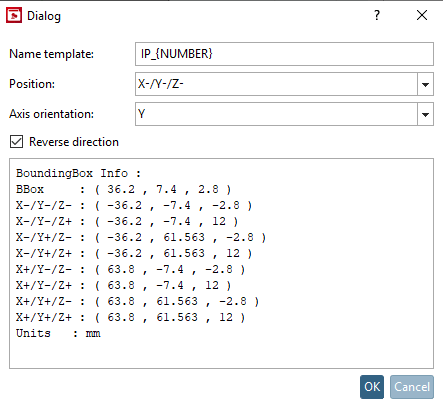

  Figura 5.1138. Crea rettangolo di selezione Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] -> Dialogo

  Impostare la voce desiderata in Nome modello [Name template], Posizione [Position], Allineamento assi [Axis orientation] e Direzione di inversione [Reverse direction] e confermare con OK.
  -> Il punto di connessione è impostato sull'angolo desiderato del rettangolo di selezione.

  Figura 5.1139. Punto di attacco impostato su BoundingBox
- BBox come modello salvare [Save BBox as template]
  Dopo aver fatto clic sul pulsante, si apre la stessa finestra di dialogo di Crea rettangolo di selezione Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)].
  Selezionare le impostazioni desiderate e confermare con Ok.
  -> Il modello viene salvato e visualizzato nell'area di dialogo a destra.

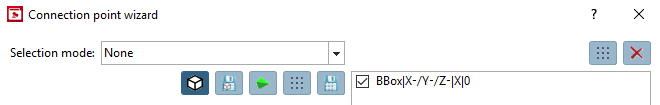

  Figura 5.1140. Modello salvato

  Clicca su Genera Cp(Tutto) da (Ctrl+T) [Create Cp(All) from Template (Ctrl+T)] nell'angolo in alto a destra possono essere scaricati dal menu modello attivato, il punto di aggiunta corrispondente sul Scatola di delimitazione.
Le Scelta di una delle funzionalità Genera Cp (Ctrl+C) [Create Cp (Ctrl+C)] (per una singola feature), Genera Cp (Tutto) (Ctrl+A) [Create Cp (All) (Ctrl+A)] (per tutte le caratteristiche identiche) o Salva come modello (Ctrl+S) [Save as template (Ctrl+S)] deve essere selezionato in Modalità di selezione [Selection mode] l'opzione Caratteristiche [Features] e nella vista 3D [3D view] un caratteristica.

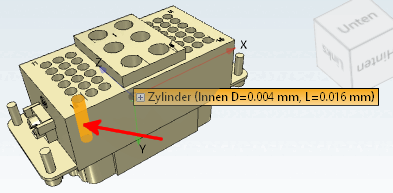

Figura 5.1141. Caratteristiche "Cilindro" selezionate

In caso contrario, verrà visualizzato un messaggio di errore.

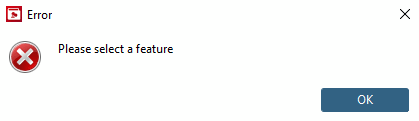

Figura 5.1142. Messaggio di errore: "Selezionare una funzione [Please select a feature]".
- Genera CP (Ctrl+C): [Create Cp (Ctrl+C)] viene creato un punto di associazione sul elemento.
- Genera CP (Tutti) (Ctrl+A): [Create Cp (All) (Ctrl+A)] viene creato un punto di associazione specifico per il selezionato e inoltre per tutti gli elementi identici Tratti somatici.
- Salva come modello (Ctrl+S): [Save as template (Ctrl+S)] con questa funzione è possibile creare modelli e conservare. A tale scopo, selezionare una funzione e Quindi fare clic sull'icona.
  -> A destra viene visualizzato un modello.
  Clicca su Genera Cp(Tutto) da (Ctrl+T) [Create Cp(All) from Template (Ctrl+T)] nell'angolo in alto a destra può essere selezionato dal menu modelli attivati.

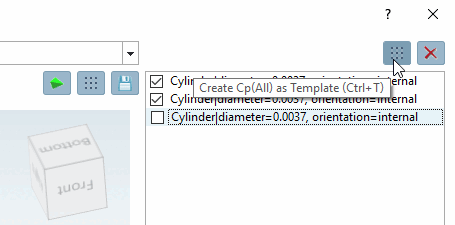

  Figura 5.1143. Creare Cp(Tutti) da modelli (Ctrl+T) [Create Cp(All) from Template (Ctrl+T)]

  Nota
  Per applicare un modello, non solo la caratteristica deve essere identica, ma anche i valori dei singoli parametri (ad esempio, il diametro per i cilindri).

Esempio - Collocare il punto di connessione in un angolo del rettangolo di selezione

Selezionare il file 3db desiderato.
Fare clic sul pulsante Crea BoundingBox Cp (Ctrl+B). [Create BoundingBox Cp (Ctrl+B)]
-> Si apre la finestra di dialogo corrispondente.

Figura 5.1144. Crea rettangolo di selezione Cp (Ctrl+B) [Create BoundingBox Cp (Ctrl+B)] -> Dialogo
Impostare le impostazioni desiderate per i parametri Nome modello [Name template], Posizione [Position], Allineamento asse [Axis orientation] e Inversione direzione [Reverse direction] e confermare con OK.
-> Il punto di connessione è impostato sull'angolo desiderato del rettangolo di selezione.

Figura 5.1145. Punto di attacco impostato su BoundingBox

Esempio - Impostazione automatica dei punti di connessione alla funzione

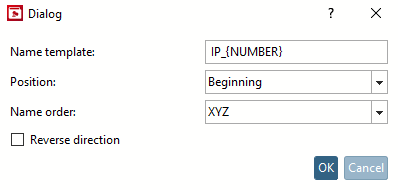

Dopo aver cliccato su una delle funzioni Genera Cp (Ctrl+C), [Create Cp (Ctrl+C)] Crea Cp (Tutto) (Ctrl+A) [Create Cp (All) (Ctrl+A)] oppure Salva come modello (Ctrl+S) [Save as template (Ctrl+S)] Viene visualizzata una finestra di dialogo per determinare il Template nome [Name template] parametro, Invertire la posizione [Position], l'ordine dei nomi [Name order] e la direzione [Reverse direction].
Di seguito, la procedura secondo Utilizzo della funzione Genera Cp (Tutti) (Ctrl+A) [Create Cp (All) (Ctrl+A)] Mostrato.
- Modello di nome [Name template]: accettare il suggerimento o adattare la stampa di conseguenza.

  Figura 5.1146. Modello di nome [Name template]

  Esempio:
```
IP_{NUMBER}      <default>
```
  o
```
IP_GROUP1_{NUMBER}
```
- Posizione [Position]: scegliere tra inizio, fine o centro. Con un cilindro è possibile riconoscere chiaramente il significato.

  Figura 5.1147. Inizio

  Figura 5.1148. Centro

  Figura 5.1149. Fine
- Sequenza dei nomi [Name order]: definisce il tipo di numerazione. Viene eseguita in base alla priorità delle coordinate 3D.

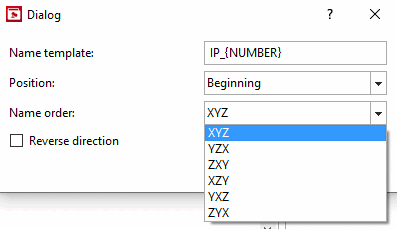

  Figura 5.1150. Sequenza di nomi [Name order]

  Nella seguente illustrazione esemplare, la numerazione è in base a "XYZ".

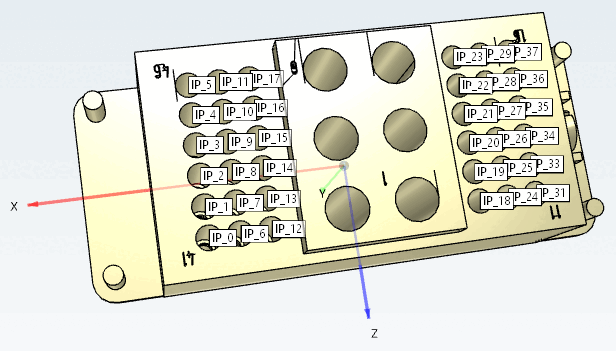

  Figura 5.1151. Sequenza di nomi [Name order] -> Risultato

  Y è irrilevante, poiché tutti i punti hanno lo stesso valore Y. Il punto iniziale "IP_0" ha il valore X e Z più alto, il secondo punto ha un valore X altrettanto alto ma un valore Z più basso, e così via. I punti con il valore X successivo più alto seguono nella seconda riga, a partire dal valore Z più alto, e così via.
- Invertire la direzione [Reverse direction]: ... inverte la direzione del punto di connessione.

  Figura 5.1152. Invertire la direzione [Reverse direction]

Confermare facendo clic su Ok.

Le Nella figura seguente viene illustrato lo stato dopo l'applicazione della funzione Crea Cp (Tutto) (Ctrl+A) [Create Cp (All) (Ctrl+A)] .

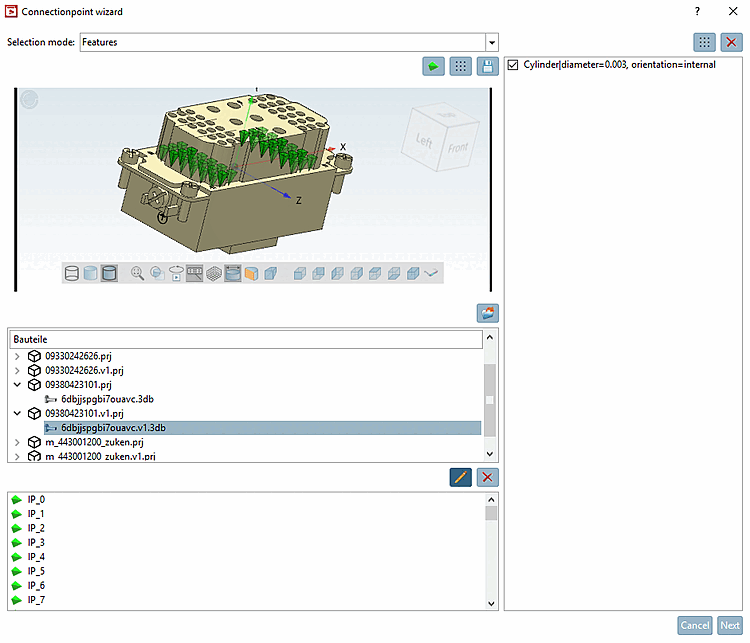

Figura 5.1153. Tutte le stesse funzioni sono state dotate di un punto di connessione.

Tutti i punti di connessione esistenti e quelli appena creati sono visualizzati nell'area di dialogo in basso.

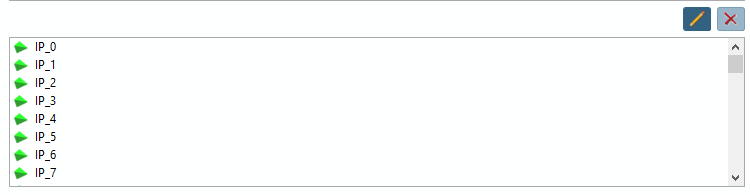

Figura 5.1154. Elenco dei punti di connessione esistenti

Dopo aver fatto clic su , è possibile rinominare i punti di attacco.

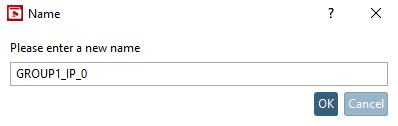

Figura 5.1155. Rinominare i punti di connessione

Suggerimento

Si può anche utilizzare PARTdesigner, che offre una panoramica migliore.

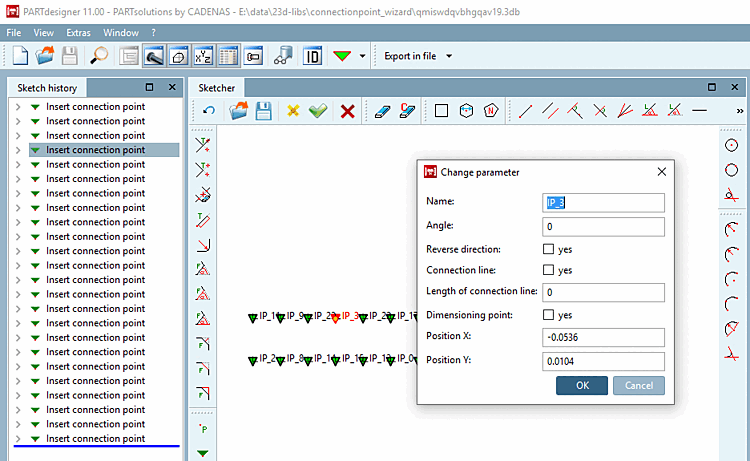

Figura 5.1156. Rinominare i punti di connessione in PARTdesigner

Con Fare clic su eliminare i punti di associazione.

	Nota
	Si noti che viene rimosso solo il punto di connessione, mentre il layer e lo schizzo rimangono. (Questi devono essere cancellati in PARTdesigner ).

Suggerimento

Se si desidera eliminare tutti i punti di connessione, è più veloce in PARTdesigner. È sufficiente eliminare il layer e lo schizzo.

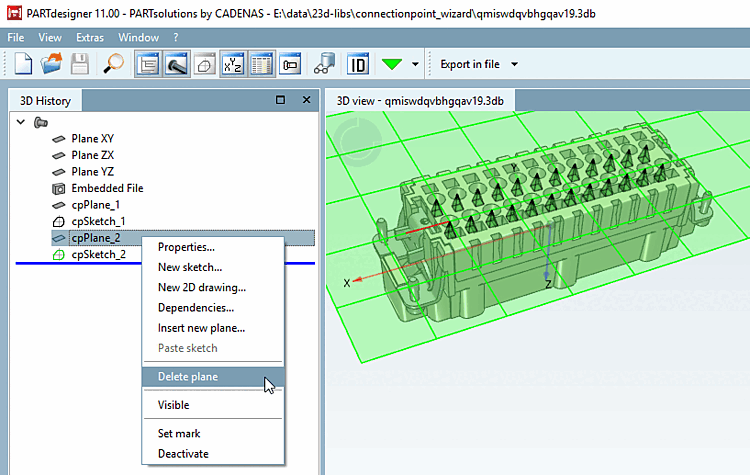

Figura 5.1157. Cancellare i punti di collegamento in PARTdesigner

Creare punti di connessione con rotazione o traslazione

	Nota
	Con la V12.9 è stata aggiunta l'opzione di rotazione e traslazione.

La funzione è necessaria, ad esempio, se i punti di posizionamento con l'asse Z del punto di connessione devono essere rivolti verso il terreno e un cilindro in direzione X viene utilizzato come origine del punto o se, ad esempio, il punto di connessione non deve essere posizionato sull'estremità del collegamento per le connessioni di tubi, ma spostato verso l'interno.

Selezionare la parte da modificare e richiamare la procedura guidata [Connection point wizard] dei punti di connessione [Connection point wizard].
-> Si apre l'omonima finestra di dialogo.
Selezionare un file 3db nell'area Componenti [Parts].
-> La parte viene visualizzata nell'anteprima 3D.

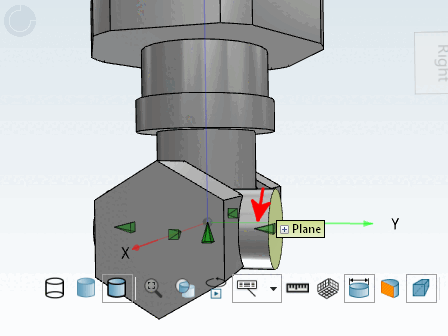

In modalità Selezione [Selection mode], selezionare l'opzione Caratteristiche [Features] e selezionare una caratteristica (in questo esempio, un livello).
Clic sul pulsante Crea Cp (Ctrl+C). [Create Cp (Ctrl+C)]
-> Si apre la finestra di dialogo corrispondente.

Nota
Le nuove funzioni si trovano in Rotazione intorno all'asse (X/Y/Z) [Rotation around the axis (X/Y/Z)] e Traslazione (X/Y/Z) [Translation (X/Y/Z)].

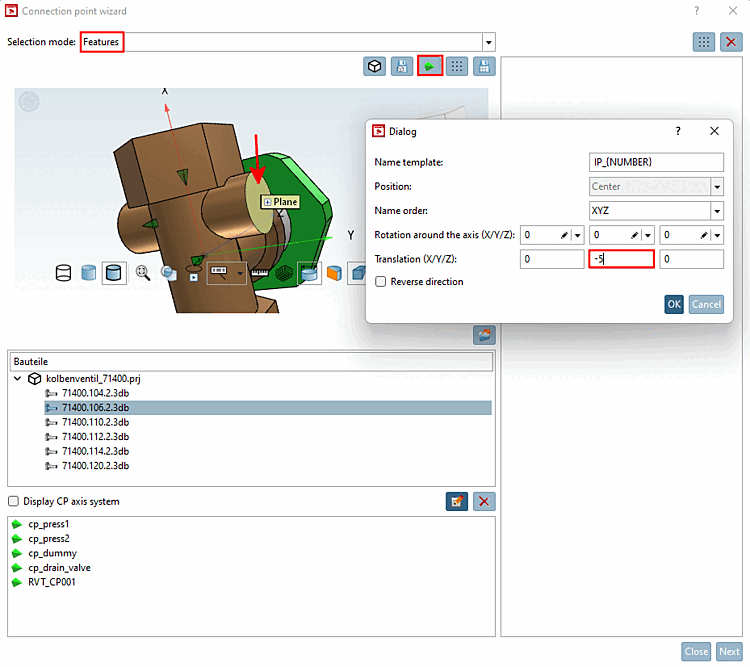

Figura 5.1158.
Ad esempio, selezionare Traslazione = '-5' per l'asse Ye confermare con OK.
-> Viene impostato il punto di connessione. È sfalsato verso l'interno rispetto al livello selezionato.

Figura 5.1159.
