Keine [None]: Wenn keine 3D-Selektion benötigt wird. Sie können diese Option wählen, wenn Sie Anfügepunkte an Ecken der BoundingBox platzieren möchten. (Die anderen Optionen sind hierfür auch möglich.)

Siehe unten.

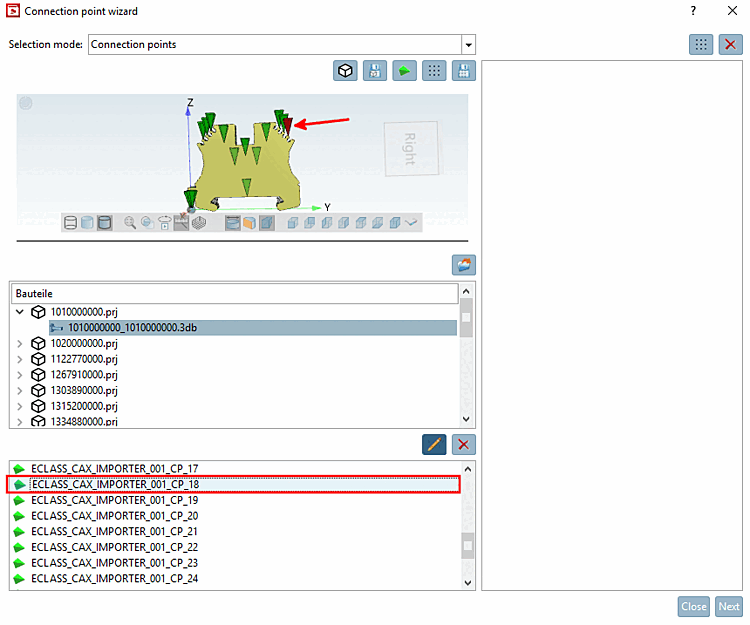

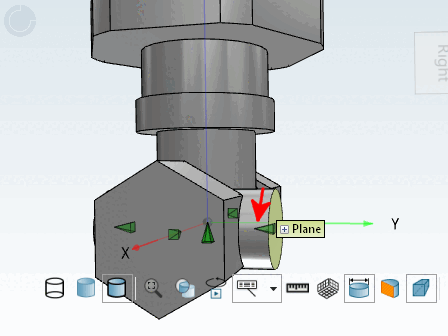

Verbindungspunkte [Connection points]: Wählen Sie diese Option, wenn Sie die Bezeichnung eines Verbindungspunktes ermitteln möchten. Bei Selektion in der 3D Ansicht wird der Punkt unten in der Auflistung markiert.

Selektionsmodus [Selection mode]: Verbindungspunkte [Connection points]

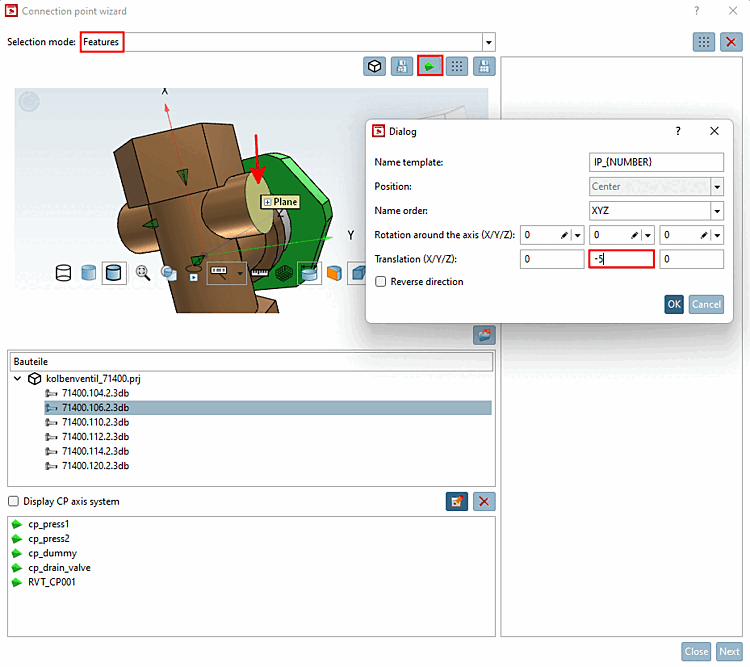

Features: Wählen Sie diese Option, wenn Sie automatisiert Anfügepunkte auf Features setzen möchten, entweder einzeln oder für alle identischen Features.

Siehe unten.

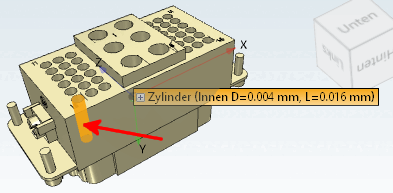

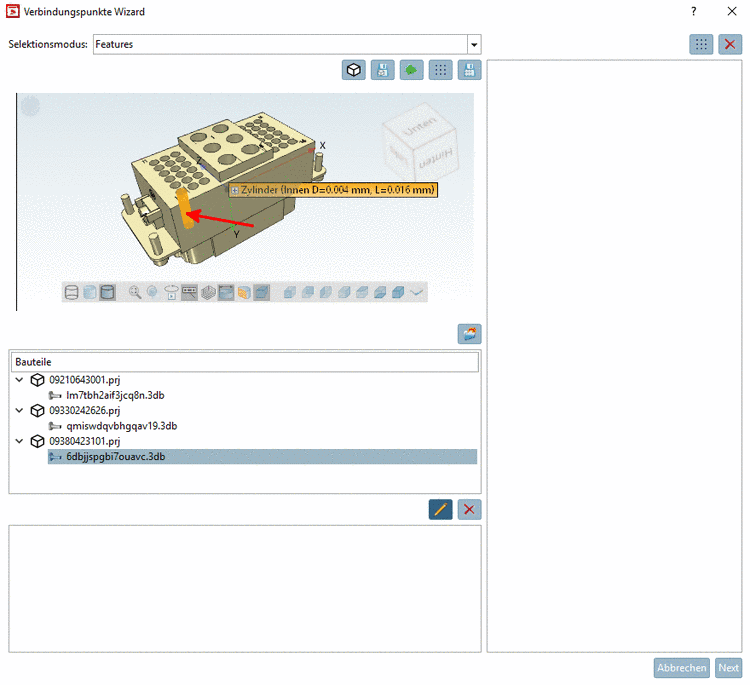

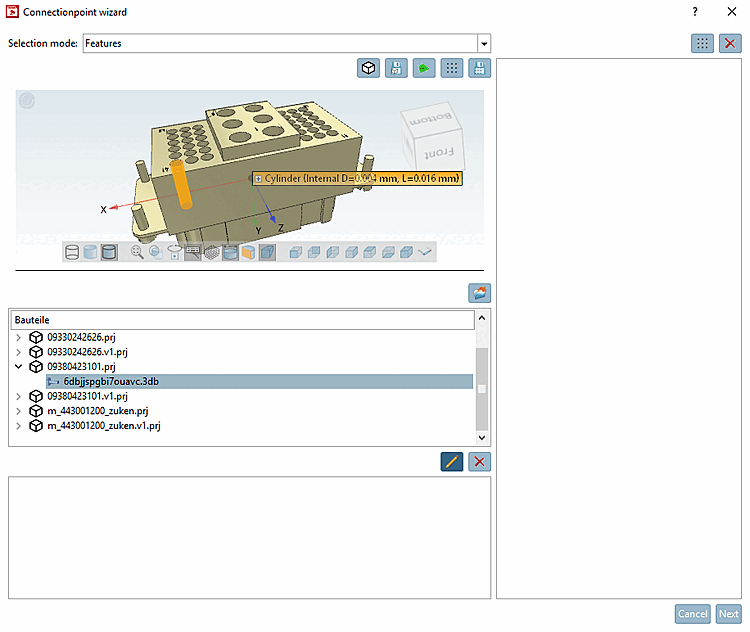

Beispiel: Selektion des Features "Zylinder"

Erzeuge BoundingBox Cp (Strg+B) [Create BoundingBox Cp (Ctrl+B)]

Mit dieser Funktion können Sie einen Anfügepunkt an einer Ecke der BoundingBox erzeugen.

Siehe unten.

Mit Klick auf das Icon öffnet sich das entsprechende Dialogfenster.

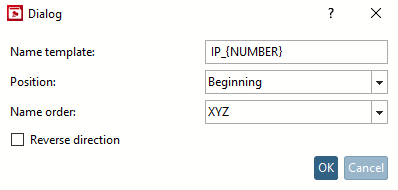

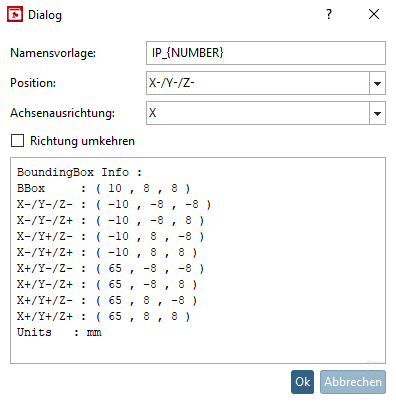

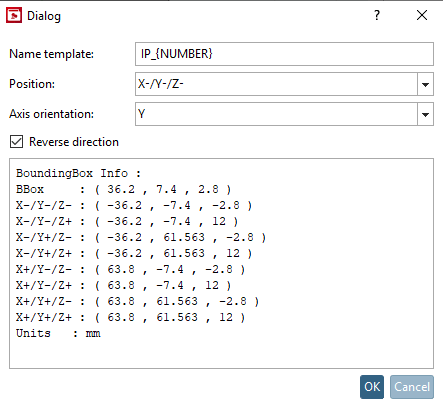

Erzeuge BoundingBox Cp (Strg+B) [Create BoundingBox Cp (Ctrl+B)] -> Dialog

Setzen Sie den gewünschten Eintrag unter Namensvorlage [Name template], Position, Achsenausrichtung [Axis orientation] und Richtung umkehren [Reverse direction] und bestätigen Sie mit Ok.

-> Der Anfügepunkt wird an der gewünschten Ecke der BoundingBox gesetzt.

Anfügepunkt gesetzt an BoundingBox

BBox als Vorlage speichern [Save BBox as template]

Nach Klick auf den Button öffnet sich dasselbe Dialogfenster wie unter Erzeuge BoundingBox Cp (Strg+B) [Create BoundingBox Cp (Ctrl+B)].

Wählen Sie die gewünschten Einstellungen und bestätigen Sie mit Ok.

-> Die Vorlage wird gespeichert und im rechten Dialogbereich angezeigt.

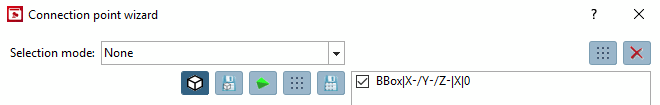

Vorlage gespeichert

Mit Klick auf Erzeuge Cp(Alle) aus Vorlagen (Strg+T) [Create Cp(All) from Template (Ctrl+T)] rechts oben können Sie aus der aktivierten Vorlage den entsprechenden Anfügepunkt auf der BoundingBox setzen.

Erzeuge Cp (Strg+C) [Create Cp (Ctrl+C)]: Es wird ein Anfügepunkt auf dem selektierten Element gesetzt.

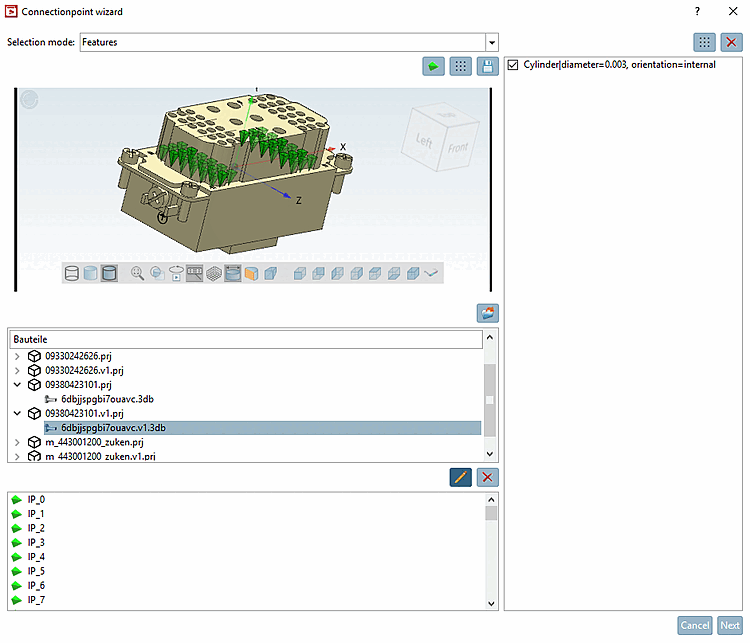

Erzeuge Cp (Alle) (Strg+A) [Create Cp (All) (Ctrl+A)]: Es wird ein Anfügepunkt speziell für das selektierte Element gesetzt und zusätzlich für alle identischen Features.

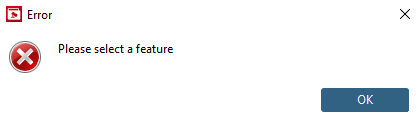

Als Vorlage speichern (Strg+S) [Save as template (Ctrl+S)]: Mittels dieser Funktion können Sie Vorlagen erzeugen und speichern. Selektieren Sie hierzu ein Feature und klicken Sie dann auf das Icon.

-> Rechts wird eine Vorlage angezeigt.

Mit Klick auf Erzeuge Cp(Alle) aus Vorlagen (Strg+T) [Create Cp(All) from Template (Ctrl+T)] rechts oben können Sie aus den aktivierten Vorlagen Anfügepunkte erzeugen.

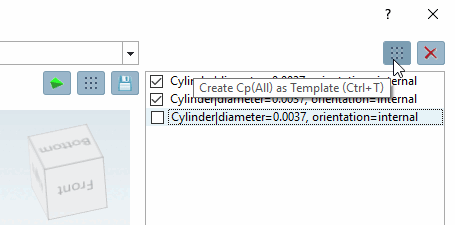

Erzeuge Cp(Alle) aus Vorlagen (Strg+T) [Create Cp(All) from Template (Ctrl+T)]

Hinweis Damit eine Vorlage angewendet wird, muss nicht nur das Feature identisch sein, sondern auch die Werte der einzelnen Parameter (bei Zylindern z.B. der Durchmesser).

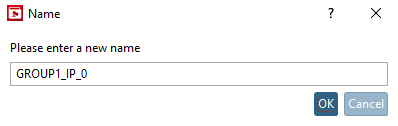

Namensvorlage [Name template]: Übernehmen Sie den Vorschlag oder passen Sie den Ausdruck entsprechend an.

Namensvorlage [Name template]

Beispiel:

IP_{NUMBER}      <default>

oder

IP_GROUP1_{NUMBER}

Position: Wählen Sie aus zwischen Anfang, Ende oder Mitte. Bei einem Zylinder ist eindeutig zu erkennen, was gemeint ist.

Anfang

Mitte

Ende

Namensreihenfolge [Name order]: Legt die Art der Nummerierung fest. Sie erfolgt entsprechend der Priorität der 3D-Koordinaten.

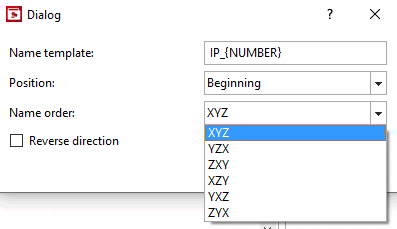

Namensreihenfolge [Name order]

In folgender beispielhafter Abbildung erfolgt die Nummerierung nach "XYZ".

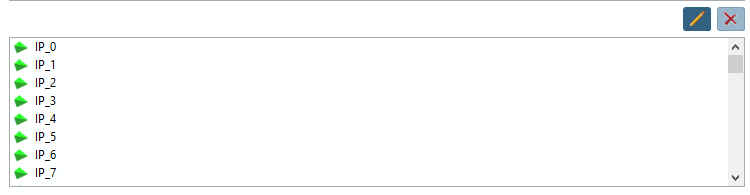

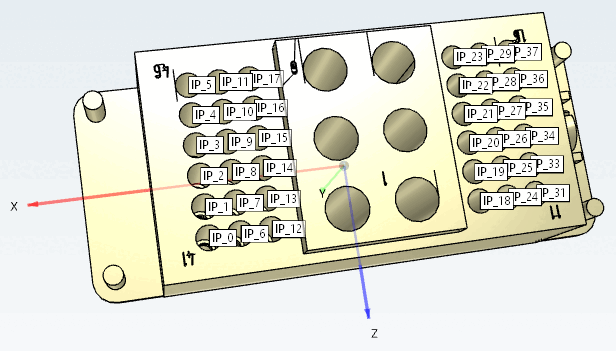

Namensreihenfolge [Name order] -> Ergebnis

Y spielt keine Rolle, da alle Punkte den gleichen Y-Wert haben. Der Startpunkt "IP_0" hat den höchsten X- und Z-Wert, Der zweite Punkt hat einen genauso hohen X-Wert, aber niedrigeren Z-Wert, usw. In der zweiten Reihe folgen die Punkte mit dem nächst höheren X-Wert, beginnend mit dem höchsten Z-Wert, usw.

Richtung umkehren [Reverse direction]: ... kehrt die Richtung des Anfügepunktes um.

Richtung umkehren [Reverse direction]
