7.23.2.  Vérifier la pièce

Inspecter la pièce [Test part] vérifie l’intégrité du composant afin qu’un Exportation sans erreur vers les différents systèmes de CAO garantie est.

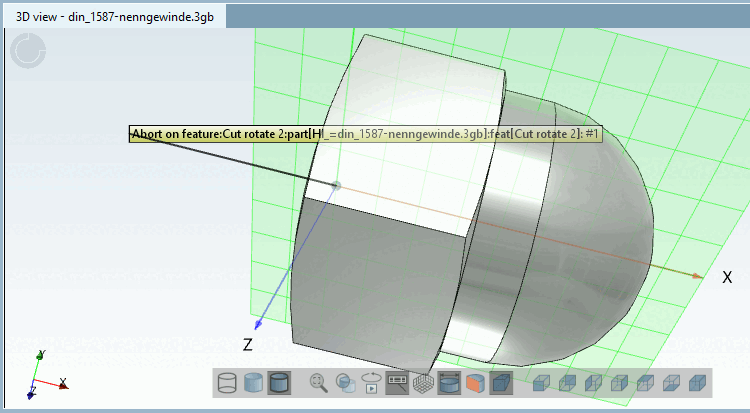

Si des problèmes apparaissent, ils sont immédiatement documentés dans la vue 3D de la pièce (voir illustration).

[Remarque]Remarque

La géométrie est certes vérifiée une nouvelle fois dans Testmeta, mais d'ici là, d'autres géométries sont généralement référencées sur cette géométrie erronée. Le temps nécessaire à la correction est alors considérable.

Il est donc recommandé de vérifier la géométrie après chaque esquisse et extrusion ou coupe.

Vérifiez également les variantes après chaque ajout. (Ici, il suffit en fait d'un changement de ligne pour vérifier si la géométrie, par exemple, tient la route. Il se peut que les contours fermés se dissolvent parce qu'ils ont été mal taillés).

  1. Cliquez sur Vérifier la pièce [Test part].

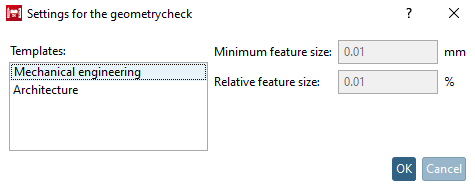

    -> La boîte de dialogue Paramètres pour le contrôle de la géométrie [Settings for the geometry check] s'ouvre.

  2. Il est important de choisir le modèle approprié. Ceci permet de définir la taille minimale des fonctions [Minimum feature size] et la taille relative des fonctions [Relative feature size].

    Par exemple,les pièces mécaniques [Mechanical engineering] ne peuvent pas être testées avec le paramètre Construction [Architecture]. Par contre, les pièces BIM doivent être testées avec Construction [Architecture], ce qui permet par exemple d'éviter les problèmes d'exportation vers Revit parce que les éléments sont < 1,4 mm.

    • Génie mécanique [Mechanical engineering]

    • Construction [Architecture] (BIM/architecture)

  3. Cliquez sur OK.

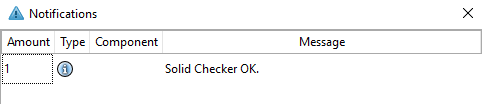

    -> Dans la fenêtre du docking Notifications, une remarque correspondante apparaît.

Voir aussi Section 7.9.8, « Prévention des problèmes  ».
