Les coordonnées du point de départ [Base point] et des deux vecteurs (axe X [X axis], axe Y [Y axis] ) permettent de décrire un plan avec précision. L'axe X [X axis] et l'axe Y [Y axis] doivent être perpendiculaires l'un à l'autre.

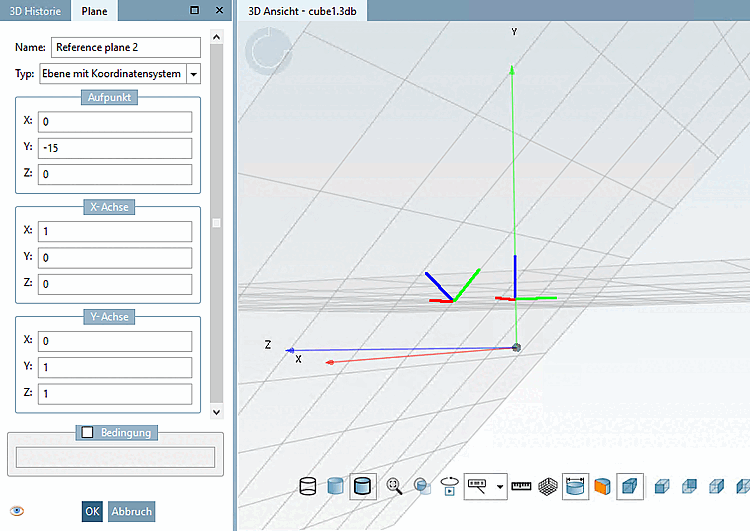

La figure ci-dessous montre un exemple de plan de référence correspondant aux réglages ci-contre.

	Remarque
	Un plan absolu est toujours relatif au système de coordonnées absolu (le grand avec la désignation des axes principaux [non pertinent ici dans l'exemple]). Un plan de référence est toujours dépendant de son plan de base. Le petit système de coordonnées du plan auquel se réfère le plan de référence est déterminant pour la compréhension des valeurs à choisir.

Le plan de référence "Reference plane 2" est décalé d'une valeur Y de -15. Le point de référence est le système de coordonnées du plan initial (ici à droite sur la figure).

condition [Condition]: La création du plan de référence peut éventuellement être soumise à une condition.
