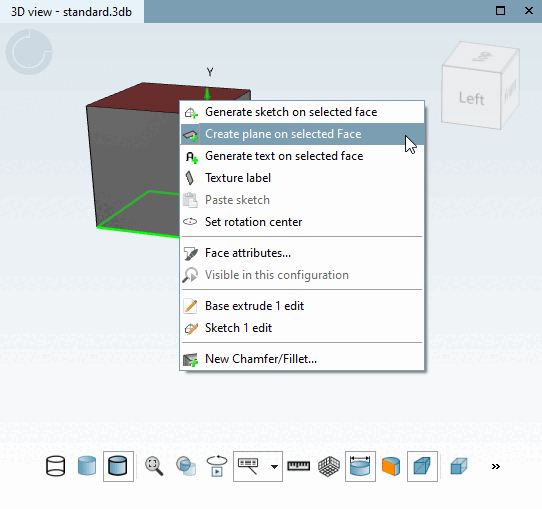

Sélectionnez un calque et cliquez sur la commande Créer un nouveau calque sur la surface sélectionnée [Create plane on selected Face] du menu contextuel.

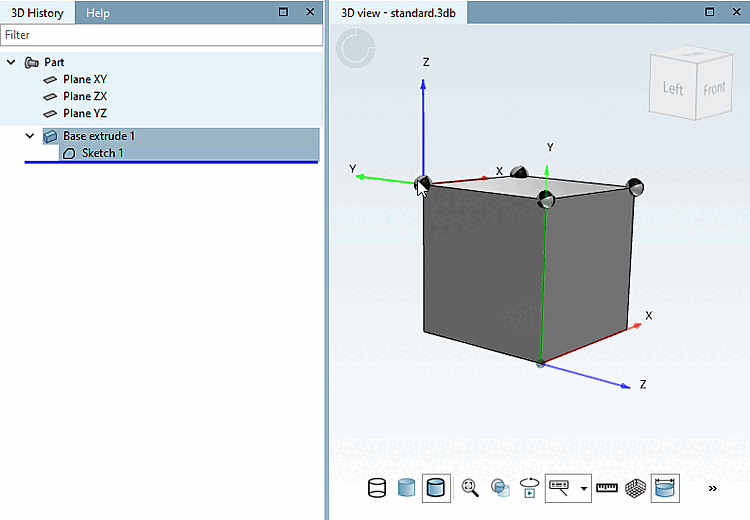

Sélectionnez un système de coordonnées en double-cliquant dessus.

Remarque Les valeurs dans le dialogue suivant se réfèrent à l'orientation de ce système de coordonnées.

-> La fenêtre d'arrimage Bâche s'ouvre.

Sous Position, vous pouvez déplacer le plan de valeurs X/Y et sous Orientation, vous pouvez le faire pivoter autour d'un axe [Axis] souhaité avec l' angle [Angle] défini.

Les axes suivants peuvent être sélectionnés :

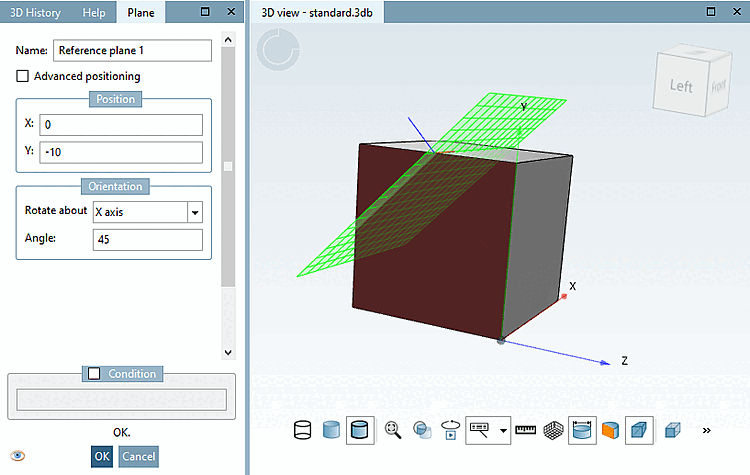

Exemple : Le plan de référence est déplacé dans la direction de l'axe Y (pas celui du système de coordonnées global, mais celui du COS sélectionné. [voir figure ci-dessus]) avec la valeur de "-10" et on le fait pivoter de 45° autour de l'axe X (pas celui du système de coordonnées global, mais celui du système sélectionné [voir figure ci-dessus]).

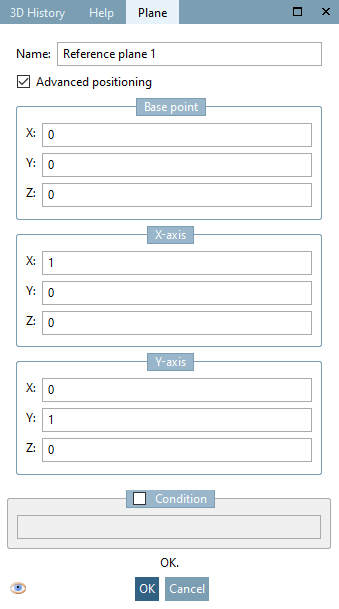

Dans la mesure où vous activez l'option sous Positionnement avancé [Advanced positioning], la boîte de dialogue se modifie comme suit :

Pour plus de détails à ce sujet, voir ci-dessus.
