7.6.2.3.5.  Creare un piano di riferimento tramite la vista 3D

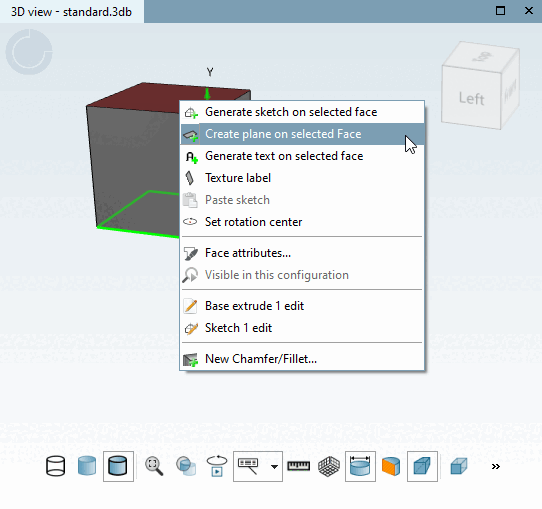

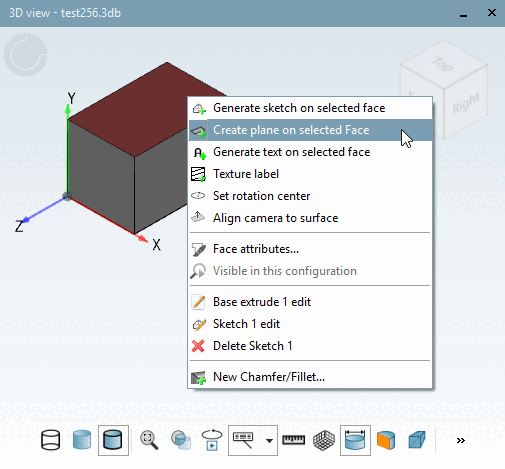

  1. Selezionare un livello e fare clic sul comando del menu contestuale Crea nuovo livello sull'area selezionata [Create plane on selected Face].

    Figura 7.57.

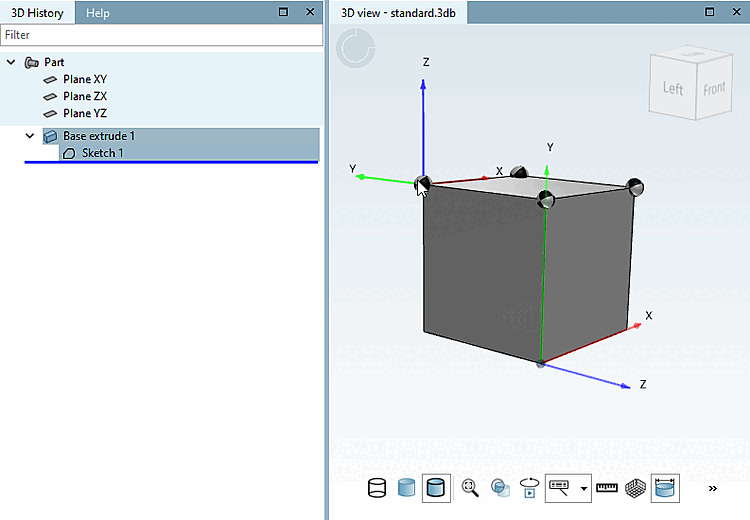

  2. Fare doppio clic per selezionare un sistema di coordinate.

    [Nota]Nota

    I valori nel dialogo seguente si riferiscono all'orientamento di questo sistema di coordinate.

    Figura 7.58.

    -> Si apre la finestra di aggancio del telone.

  3. In Posizione [Position], è possibile spostare il livello in base ai valori X/Y e ruotarlo attorno all' asse [Axis] desiderato con l' angolo [Angle] impostato in Orientamento [Orientation].

    È possibile selezionare i seguenti assi:

    • Asse X [X axis]

    • Asse Y [Y axis]

    • Asse Z [Z axis]

    • Asse definito dall'utente [Custom Axis]

      È possibile utilizzare questa funzione per ruotare un piano di un angolo specifico su un asse liberamente definito. Confrontare il piano con la rotazione [Plane with rotation].

    Esempio: il piano di riferimento viene spostato in direzione dell'asse Y (non quello del sistema di coordinate globale, ma quello del KOS selezionato. [vedi figura precedente]) con il valore "-10" e ruotato di 45° attorno all'asse X (non quello del sistema di coordinate globale, ma quello del KOS selezionato [vedi figura precedente]).

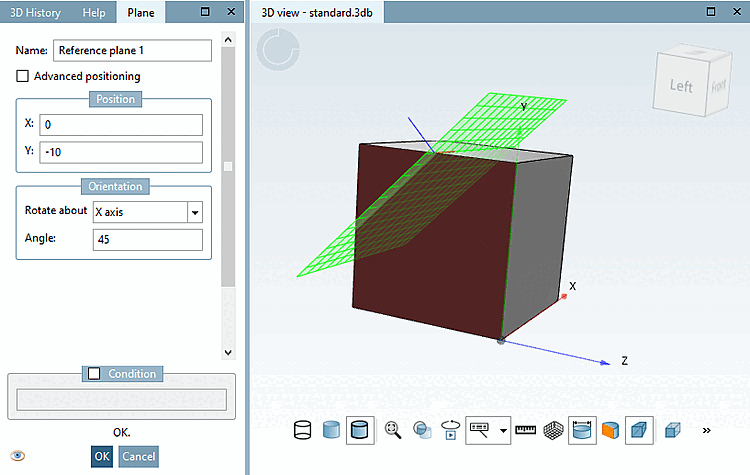

    Figura 7.59. Esempio: il piano di riferimento viene spostato in direzione dell'asse Y (non quello del sistema di coordinate globale, ma quello del KOS selezionato. [vedi figura precedente]) con il valore "-10" e ruotato di 45° attorno all'asse X (non quello del sistema di coordinate globale, ma quello del KOS selezionato [vedi figura precedente]).

    Se si attiva l'opzione in Posizionamento avanzato [Advanced positioning], la finestra di dialogo cambia come segue:

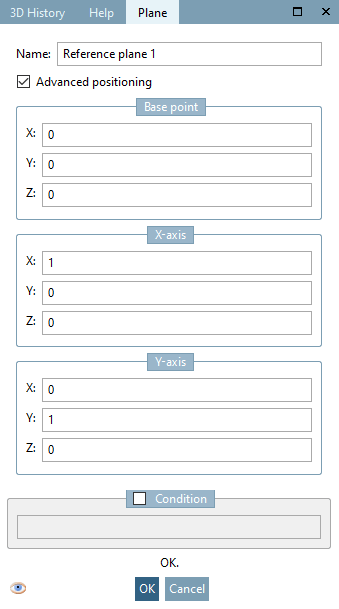

    Figura 7.60.

    Per i dettagli, vedere sopra.
