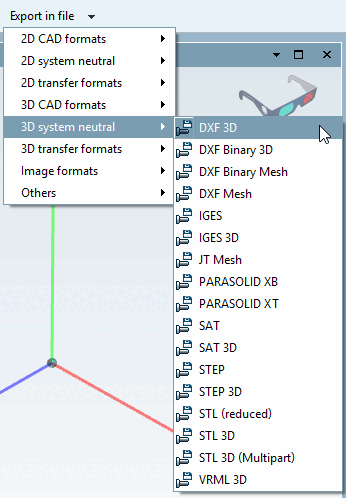

Cliquez sur l'option de menu Exporter vers un fichier [Export in file]. -> Une sélection de différents formats d'exportation 3D et de fichiers graphiques. ^[110] (BMP, JPEG, TIFF) apparaît (voir ill.).

Sélectionnez (par un clic de souris) parmi les formats d'exportation disponibles celui qui convient à votre système de CAO, par exemple le format de fichier AutoCAD DXF 3D.

Exportation vers un fichier [Export in file]

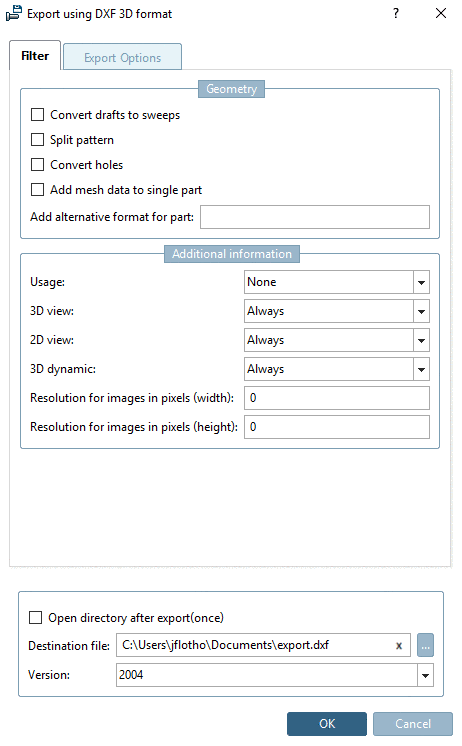

Une fenêtre s'affiche dans laquelle vous pouvez définir l'emplacement (champ Nom de fichier [File name]) et la version (champ Version) du fichier. Par défaut, le dossier Documents se trouve dans le répertoire de l'utilisateur. En cliquant sur le bouton Parcourir ... vous ouvrez la fenêtre de l'explorateur Enregistrer sous.... [Save as...] Attribuez un nom au fichier et cliquez sur le bouton Enregistrer [Save]. Fermez la fenêtre en cliquant sur OK.

Exportation au format .....

Remarque Veillez à ce que l'extension de fichier (par ex . *.dxf) soit jointe.

Appelez le fichier à partir de votre système de CAO [CAD system].
