5.10.2.1.  Créer un nouveau dessin 2D
5.10.2.1.1. Créer un dessin
Précédent  Suivant
5.10.2.1.1. Créer un dessin

En utilisant le Sketcher, vous avez plusieurs possibilités pour créer une nouvelle dérivation 2D.

Pour ce faire, appelez PARTdesigner.

Sous Historique 3D [3D History], dans le menu contextuel d'un plan, sélectionnez Nouveau dessin 2D.... [New 2D drawing...]

--> La boîte de dialogue Nouveau dessin 2D [New 2D drawing] s'ouvre.

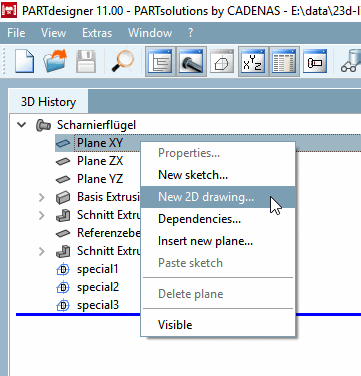

Menu contextuel Nouveau dessin 2D [New 2D drawing...]...

Menu contextuel Nouveau dessin 2D [New 2D drawing...]...

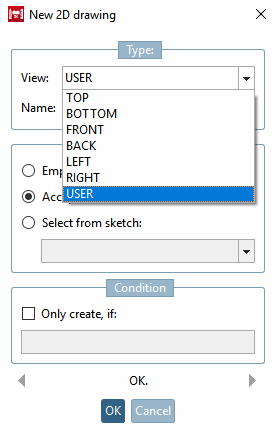

Boîte de dialogue Nouveau dessin 2D [New 2D drawing]

Boîte de dialogue Nouveau dessin 2D [New 2D drawing]

Sélectionnez les paramètres souhaités :

  • Type

    • Vue

      Si vous choisissez une vue standard, le nom [Name] est automatiquement attribué.

    • Désignation [Description]

      Si vous avez choisi USER, vous devez attribuer une désignation personnelle.

      [Remarque]Remarque

      Si vous aviez sélectionné dans la boîte de dialogue Nouveau dessin 2D [New 2D drawing] -> Type -> Vue [View] -> Vue standard (TOP, BOTTOM, FRONT, BACK, LEFT, RIGHT ), la vue standard respective est écrasée.

  • Contenu [Content]

    • Vide [Empty]

      Créez votre propre dessin

    • Reprendre la dérivation 2D actuelle [Accept current 2D derivation]

      Créez d'abord une dérivation 2D et choisissez une vue. Vous l'utilisez comme base pour votre propre dessin.

      [Remarque]Remarque

      La sélection n'est active que si vous avez créé auparavant une dérivation 2D dans PARTdesigner.

    • Reprendre à partir de l'esquisse [Select from sketch]

      Sélectionnez l'esquisse souhaitée dans la zone de liste.

      Cette esquisse servira de base à votre propre dessin.

  • Condition -> Créer uniquement si [Only create, if]

    Il est par exemple possible d'indiquer différentes représentations pour différentes tailles.

Une fois les paramètres souhaités définis, confirmez en cliquant sur OK.

--> Le Sketcher s'ouvre.

Dans Sketcher, vous disposez de toutes les possibilités habituelles pour créer un nouveau dessin ou pour modifier le dessin de base repris.

Au-dessus le bouton Esquisse [Import sketch] vous avez la possibilité d’utiliser un le dessin comme point de départ. Les formats suivants peuvent être utilisés : Peut être importé :

  • Modèles de sketches (*.hsk) [Sketch templates (*.hsk)]

  • Modèles de sketches (*.skt) [Sketch templates (*.skt)]

  • Dessins 2D (*.2db) [2D drawings (*.2db)]

  • Partdesigner 2D 2.0 (*.dbs)

  • Fichiers DXF (*.dxf) [DXF files (*.dxf)]
