5.10.2.1.1. Creare un disegno

Lo Sketcher offre diverse opzioni per creare una nuova derivazione 2D.

A tal fine, richiamare PARTdesigner.

In Storia 3D [3D History] nel menu contestuale di un livello, selezionare il comando Nuovo disegno 2D.... [New 2D drawing...]

--> Si apre la finestra di dialogo Nuovo disegno 2D [New 2D drawing].

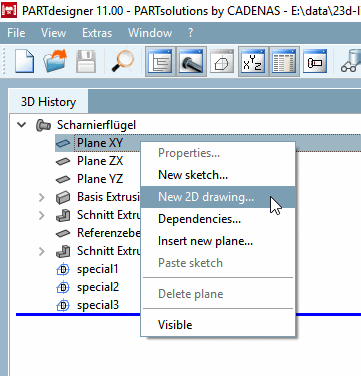

Menu contestuale Nuovo disegno 2D [New 2D drawing...]...

Figura 5.703. Menu contestuale Nuovo disegno 2D [New 2D drawing...]...

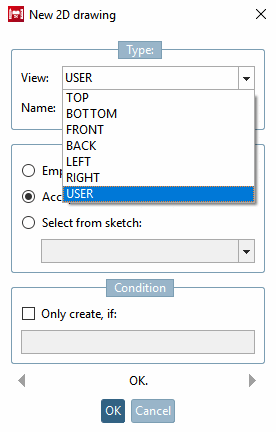

Nuova [New 2D drawing] finestra di dialogo per il disegno 2D [New 2D drawing]

Figura 5.704.  Nuova [New 2D drawing] finestra di dialogo per il disegno 2D [New 2D drawing]

Selezionare le impostazioni desiderate:

  • Tipo [Type]

    • Vista

      Se si seleziona una vista standard, il nome [Name] viene assegnato automaticamente.

    • Designazione [Description]

      Se si è selezionato UTENTE, è necessario assegnare il proprio nome.

      [Nota]Nota

      Se nella finestra di dialogo è stato selezionato Nuovo disegno 2D [New 2D drawing] -> Tipo [Type] -> Vista [View] -> Vista standard (TOP, BOTTOM, FRONT, BACK, LEFT, RIGHT ), la rispettiva vista standard viene sovrascritta.

  • Contenuti [Content]

    • Vuoto [Empty]

      Creare il proprio disegno

    • Adottando l'attuale derivazione 2D [Accept current 2D derivation]

      Creare prima una derivazione 2D e selezionare una vista. Utilizzatela come base per il vostro disegno.

      [Nota]Nota

      La selezione è attiva solo se è stata precedentemente creata una derivazione 2D in PARTdesigner.

    • Trasferimento da Schizzo [Select from sketch]

      Selezionare il disegno desiderato dalla casella di riepilogo.

      Questo schizzo sarà utilizzato come base per il vostro disegno.

  • Condizione [Condition] -> Genera solo se è applicabile [Only create, if]

    Ad esempio, è possibile specificare rappresentazioni diverse per dimensioni diverse.

Una volta impostate le impostazioni desiderate, confermare con OK.

--> Si apre lo Sketcher.

Sketcher offre tutte le opzioni consuete per creare un nuovo disegno o modificare il disegno di base.

Sopra il pulsante Schizzo [Import sketch] importare hai la possibilità di utilizzare un disegno come punto di partenza. È possibile utilizzare i seguenti formati: può essere importato:

  • Modelli di schizzo (*.hsk) [Sketch templates (*.hsk)]

  • Modelli di schizzo (*.skt) [Sketch templates (*.skt)]

  • Disegni 2D (*.2db) [2D drawings (*.2db)]

  • Partdesigner 2D 2.0 (*.dbs)

  • File DXF (*.dxf) [DXF files (*.dxf)]
