2.6.2.
Insertion à partir de la bibliothèque de normes et de composants via "PARTdataManager". 2.6.2.5.
Insertion du modèle - Reconnaissance des formes
|  |
| Précédent | Suivant |
Si des motifs sont présents dans la partie placement, ils sont reconnus et une boîte de dialogue correspondante apparaît.
Situation initiale : Après avoir placé la pièce de placement
vers le système de CAO à l’aide du transfert
du transfert vers la CAO [Transfer to CAD], la vue repasse à la CAO

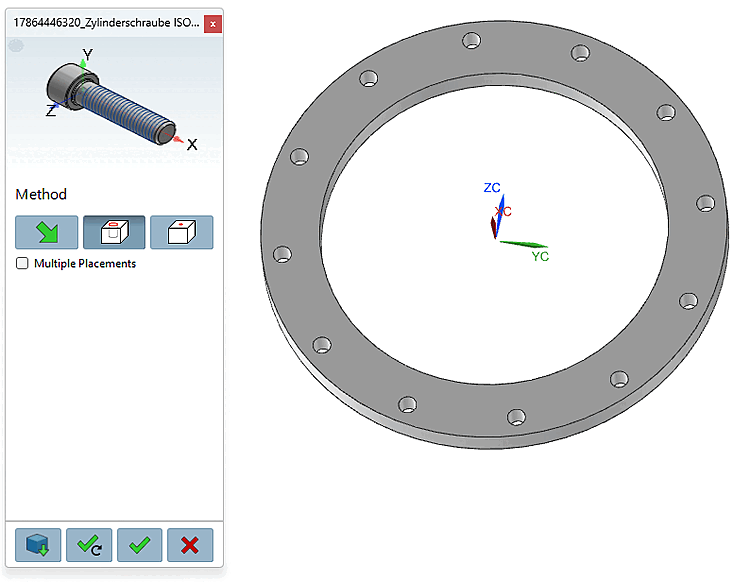

et la boîte de dialogue de placement s’ouvre.

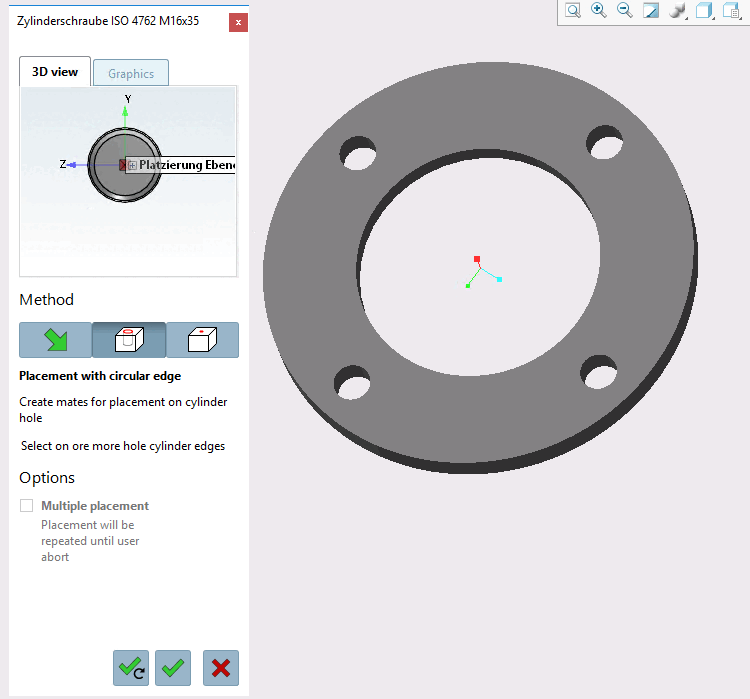

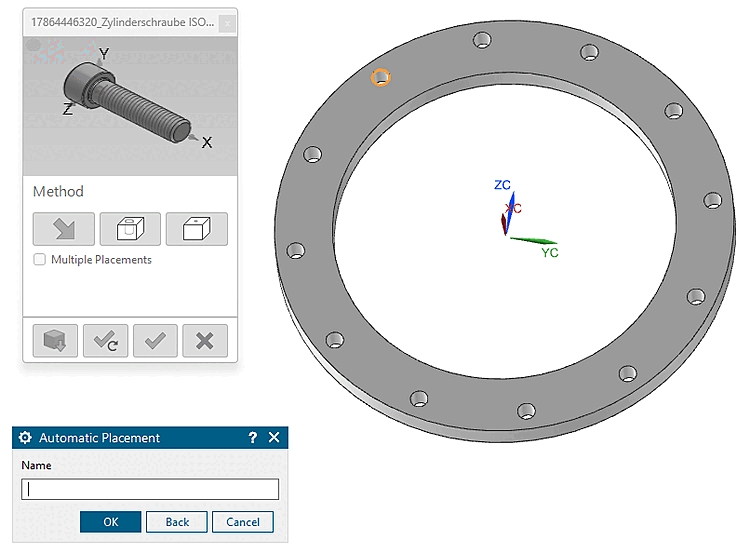

Sélectionner un ou plusieurs trous.
Cliquez sur le bouton Placer plusieurs [Place multiple]
(la boîte de dialogue reste ouverte à la fin) ou sur le bouton Placer une fois [Place once]
.

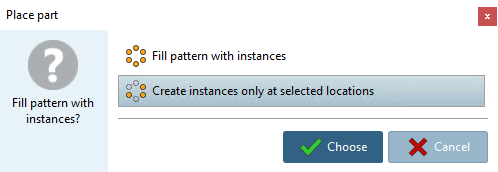

-> La boîte de dialogue Placer un composant [Place part] apparaît avec la question "Souhaitez-vous remplir le modèle avec des instances ?"
Vous avez maintenant deux options :

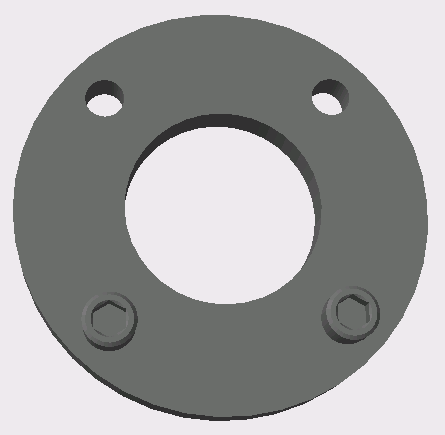

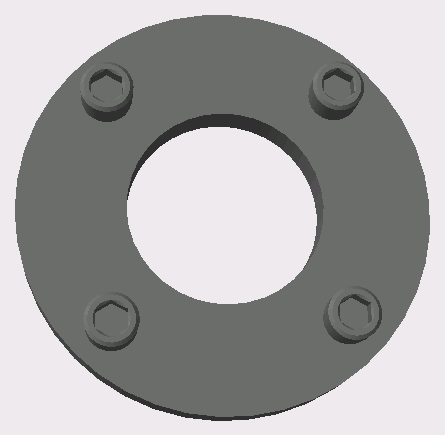

-> Les instances souhaitées sont placées.
Si nécessaire, fermez les PARTsolutions Fermez la boîte de dialogue de placement à l’aide de la boîte de dialogue [Close dialog]
.
