2.4.  Utiliser des filtres en ligne préférentiels
Précédent  Suivant

2.4.  Utiliser des filtres en ligne préférentiels

Si Si vous activez ou désactivez les lignes préférées [Preferred rows on/off], cela affectera les résultats de la recherche. Utilisez le filtre de manière ciblée pour obtenir rapidement des résultats optimaux. arriver.

Qu'est-ce qu'une pièce de préférence ?

Par définition standard, une pièce est une pièce préférentielle lorsqu'elle possède un ERP_PDM_NUMBER (et est donc gérée dans le système ERP). En principe, toute autre définition est également possible. PAR EX : Une pièce est une pièce préférentielle si elle contient un ERP_PDM_NUMBER ET si la colonne ACTIVE_STATE a la valeur "Validé". Vous trouverez des détails à ce sujet sous Section 7.1, «  les rôles: Page d'onglet "Généralités  ».

Comment les pièces préférentielles apparaissent-elles dans la sélection des pièces [Part selection] et dans la vue des pièces [Part view]?

  1. Sélection des pièces [Part selection] dans l'arbre d'indexation:

    Dans la sélection des pièces [Part selection], un répertoire est alors vert dans l'arbre d'indexation.[7] s'il contient lui-même ou l'un de ses sous-répertoires au moins une partie préférentielle.

    Tant que le bouton Séries préférentielles activées/désactivées [Preferred rows on/off] est désactivé, l'arborescence des index est affichée sans filtre. C'est-à-dire que l'on peut voir des catalogues, des répertoires et des projets en couleur (vert, rouge, orange, etc.).Si le bouton Série préférentielle activée/désactivée [Preferred rows on/off] est activé, seuls les catalogues, répertoires et projets verts sont visibles.

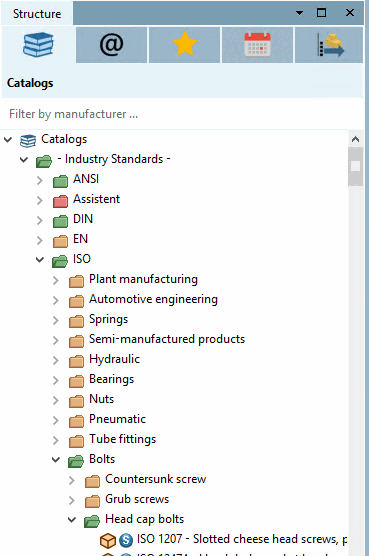

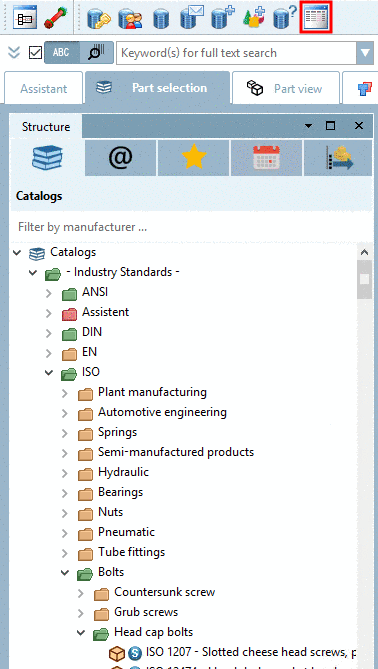

    Arbre d'index non filtré = bouton "Séries préférentielles activées/désactivées [Preferred rows on/off]" désactivé

    Arbre d'index non filtré = bouton "Séries préférentielles activées/désactivées [Preferred rows on/off]" désactivé

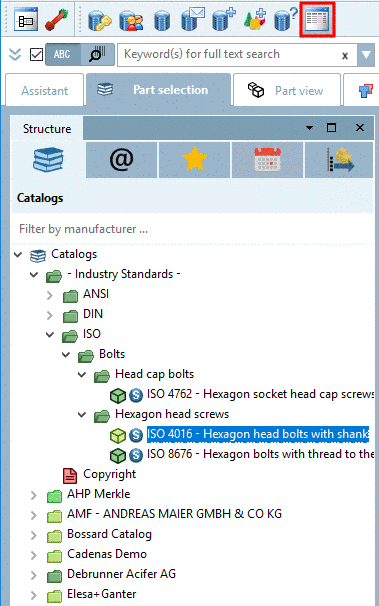

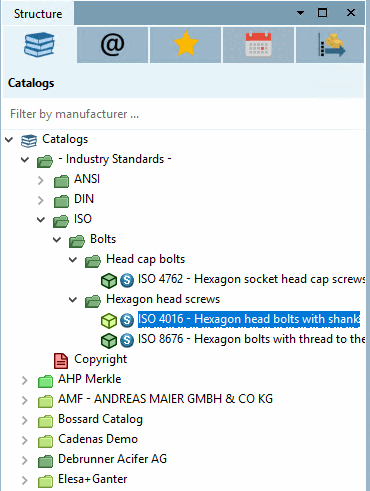

    Arbre d'index filtré = bouton "Séries préférentielles activées/désactivées [Preferred rows on/off]" activé

    Arbre d'index filtré = bouton "Séries préférentielles activées/désactivées [Preferred rows on/off]" activé

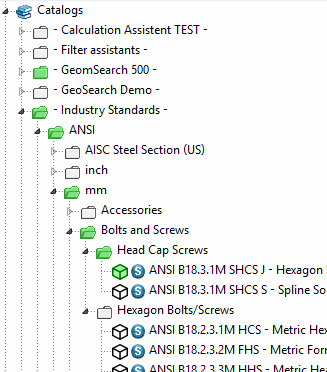

    Selon le rôle choisi, la représentation peut également être verte/semi-transparente.

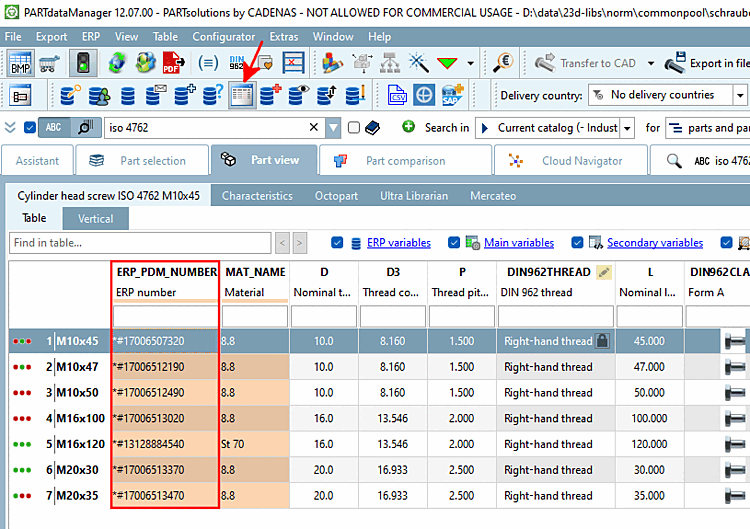

  2. Dans la vue des pièces [Part view], dans le tableau des caractéristiques matérielles, une valeur (ligne) affiche un feu vert lorsqu'elle représente une pièce préférentielle.

    • Tant que le bouton Séries préférentielles activées/désactivées [Preferred rows on/off] est désactivé, toutes les valeurs (lignes) sont affichées sans filtre. C'est-à-dire que des feux verts et rouges sont visibles.

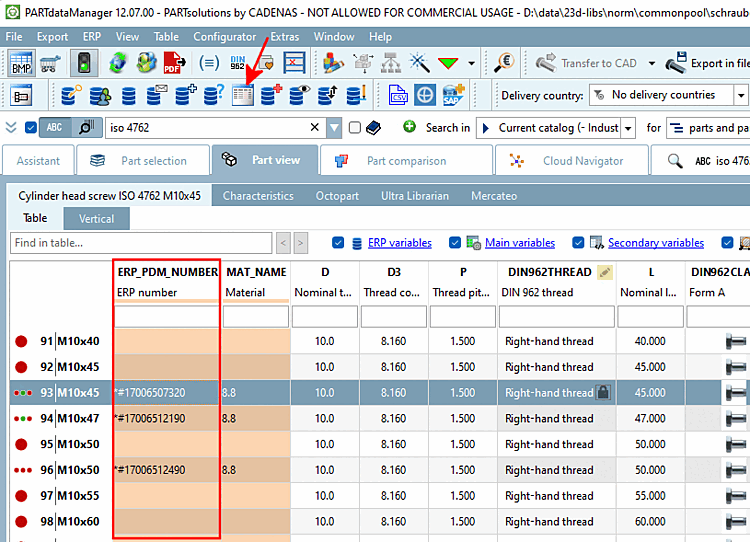

      Tableau non filtré = "Séries préférentielles on/off [Preferred rows on/off]" désactivé

      Tableau non filtré = "Séries préférentielles on/off [Preferred rows on/off]" désactivé

    • Si le bouton Lignes préférentielles activées/désactivées [Preferred rows on/off] est activé, alors seules les lignes sans grand feu rouge sont affichées. (Dans cet exemple, le grand feu rouge signifie que la pièce n'a pas de numéro ERP. Trois petits feux rouges signifient que la pièce a un numéro ERP, mais qu'elle n'est disponible sur aucun site).

      Tableau non filtré = "Séries préférentielles on/off [Preferred rows on/off]" désactivé

      Tableau non filtré = "Séries préférentielles on/off [Preferred rows on/off]" désactivé

[Remarque]Remarque

Il se peut que rien ne s'affiche lorsque le bouton Lignes préférentielles activées/désactivées [Preferred rows on/off] est activé, bien que des entrées LinkDB se trouvent dans le tableau, car elles ne correspondent justement pas à la définition des lignes préférentielles !

Quoi la fonction du bouton On/Off Priority Rows [Preferred rows on/off] en cherchant ?

Si l’icône bouton On/off [Preferred rows on/off] activé, alors seuls les projets contenant au moins une caractéristique apparaîtront dans le résultat [Search result] de recherche, qui correspond à la définition de série préférée, ou seulement aux caractéristiques qui correspondent à la définition de série préférée.

  • Tant que le bouton Séries préférentielles activées/désactivées [Preferred rows on/off] est désactivé, tous les projets et toutes les caractéristiques (lignes) sont affichés sans filtre sous Résultats de la recherche. C'est-à-dire que tout ce qui correspond à la condition de recherche est affiché (ici dans l'exemple "Vis à tête cylindrique iso D=10 L=50").

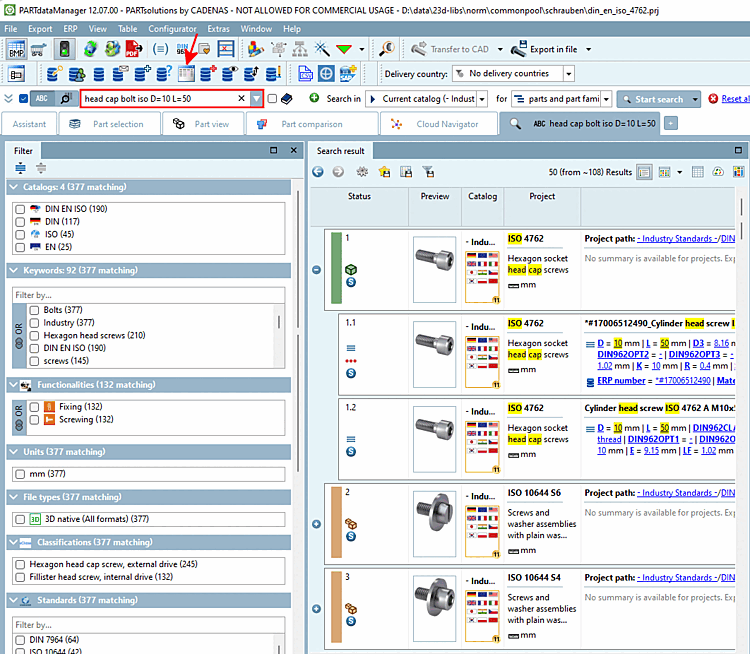

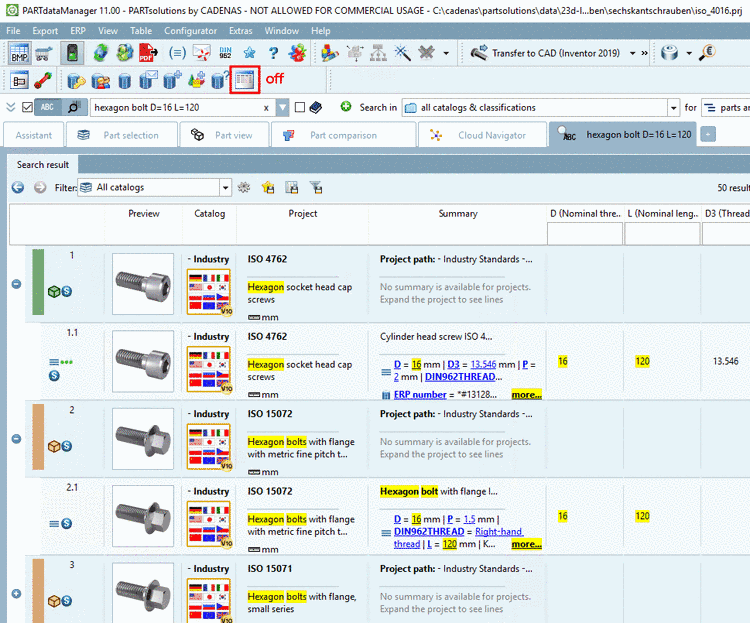

    Résultats de recherche non filtrés = "Séries préférentielles activées/désactivées [Preferred rows on/off]" désactivées

    Résultats de recherche non filtrés = "Séries préférentielles activées/désactivées [Preferred rows on/off]" désactivées

  • Si le bouton Séries préférentielles activées/désactivées [Preferred rows on/off] est activé, seuls les projets et les valeurs (lignes) qui correspondent a) à la condition de recherche et b) à la condition de série préférentielle sont affichés sous Résultats de la recherche.

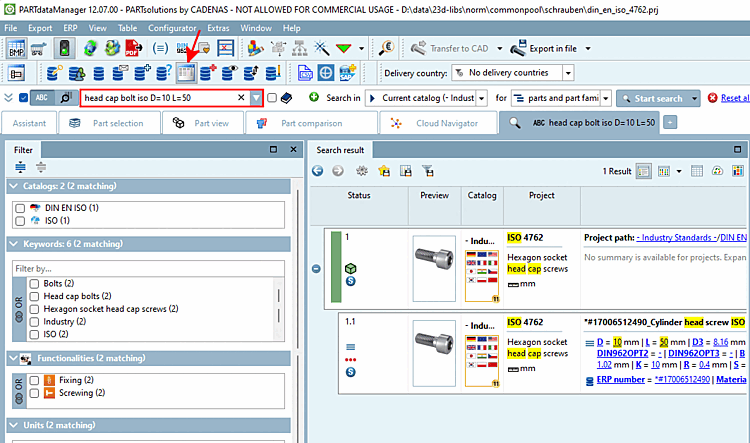

    Résultats de recherche filtrés = "Séries préférentielles activées/désactivées [Preferred rows on/off]" activées

    Résultats de recherche filtrés = "Séries préférentielles activées/désactivées [Preferred rows on/off]" activées

[Astuce]Astuce

Vous souhaitez obtenir des résultats (pièces) qui contiennent un numéro ERP sans autres restrictions ? Dans ce cas, procédez comme suit :

  1. Dans le champ de saisie de la recherche plein texte, saisissez le caractère de remplacement "*" ou un nom de catalogue (donc p. ex. "norm", "festo", "ganter", etc.).

  2. Activez le bouton Activer/Désactiver les séries préférentielles [Preferred rows on/off].

  3. Exécutez la recherche.



[7] La couleur est en principe configurable à volonté.
