7.6.2.12.6.4. Rayon maximal de chanfrein/arrondi
Chanfrein/arrondi d'UN côté

Débit un chanfrein/courbe de rayon « a » sur une fonction à hauteur d’épaulement « h », ce qui suit s’applique : Suivant:

a <= h

Dans le cas contraire, une erreur apparaît (voir les illustrations suivantes).

  1. Situation de départ :

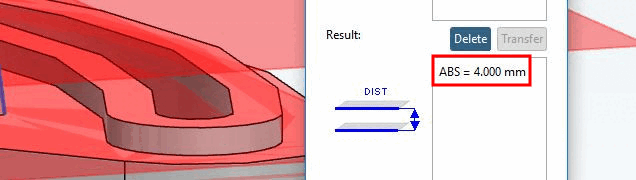

    La distance entre les plans mesurés (hauteur d'épaule "h") est ici de 4 mm.

    hauteur d'épaule 4 mm

    hauteur d'épaule 4 mm

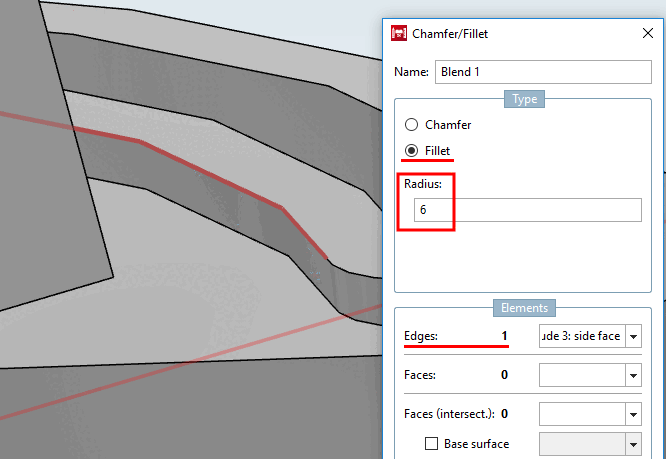

  2. Sélection de l’arête souhaitée et Définition du rayon [Radius] de chanfrein/arrondi « a » (ici 6 mm)

    Arête sélectionnée et rayon de 6 mm

    Arête sélectionnée et rayon de 6 mm

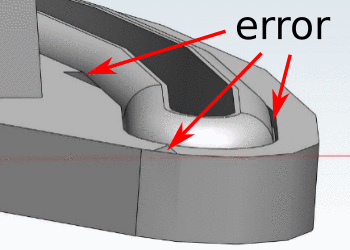

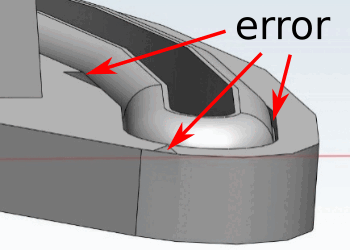

  3. résultat :

    Cette approche conduit à des erreurs.

Il en va de même pour les chanfreins.

Chanfrein/arrondi de deux côtés

Si vous voulez deux chanfreins/courbes avec rayon « a » et « b » sur une caractéristique avec hauteur d’épaule « h » Ce qui suit s’applique :

a+b <= h

Dans le cas contraire, une erreur apparaît (voir les illustrations suivantes).

  1. La distance entre les plans mesurés (hauteur d'épaule "h") est ici de 4 mm.

    hauteur d'épaule 4 mm

    hauteur d'épaule 4 mm

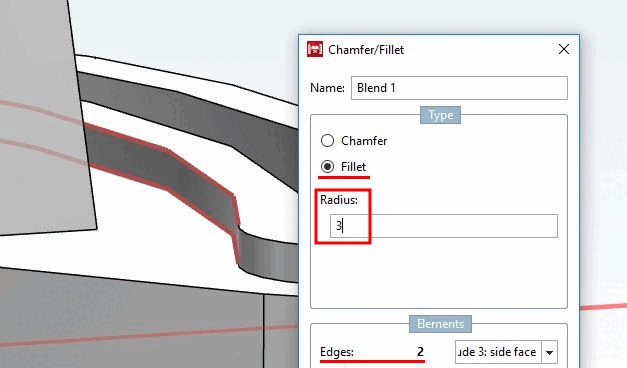

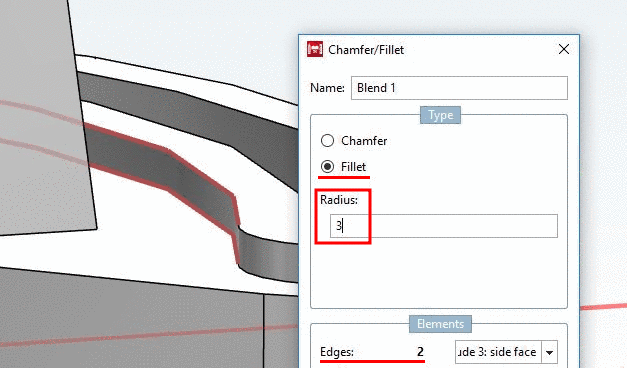

  2. Sélection des deux arêtes et définition des rayons de chanfrein/courbe "a" et "b" (ici 3 mm)

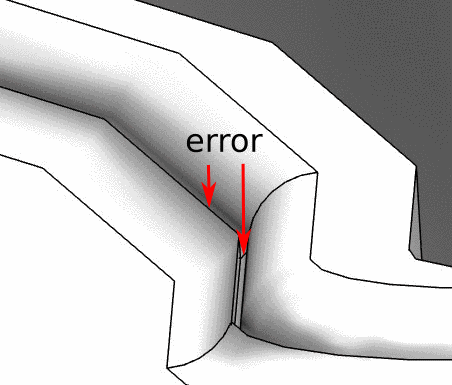

  3. Cette approche conduit à des erreurs.

Il en va de même pour les chanfreins.
