7.6.2.10.6.4. Maximaler
Radius von Fase/Rundung
Fase/Rundung von EINER Seite Soll eine
Fase/Rundung mit Radius "a" auf ein Feature mit
Schulterhöhe "h"
angewendet werden, gilt Folgendes:
a <= h
Ansonsten
erscheint ein Fehler (siehe folgende Abbildungen).
Ausgangssituation:

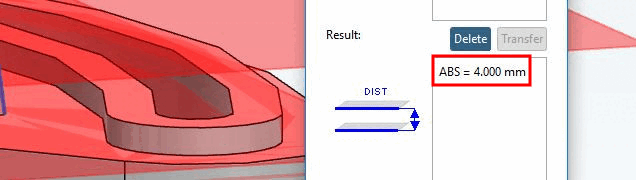

Der Abstand der gemessenen Ebenen
(Schulterhöhe "h") beträgt hier 4 mm.

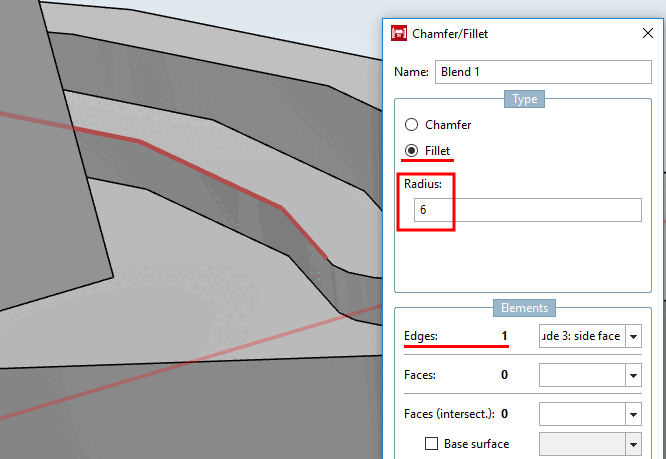

Selektion
der gewünschten Kante und Definition des Fase/Rundung Radius "a" (hier 6 mm)

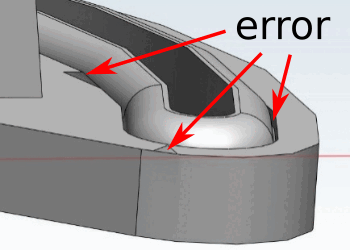

Ergebnis:
Diese
Vorgehensweise führt zu Fehlern.
Dasselbe gilt
für Fasen.
Fase/Rundung von zwei Seiten Sollen zwei
Fasen/Rundungen mit Radius "a" und "b" auf ein Feature mit
Schulterhöhe "h"
angewendet werden, gilt Folgendes:
a+b <= h
Ansonsten
erscheint ein Fehler (siehe folgende Abbildungen).
Der
Abstand der gemessenen Ebenen (Schulterhöhe "h") beträgt hier 4
mm.

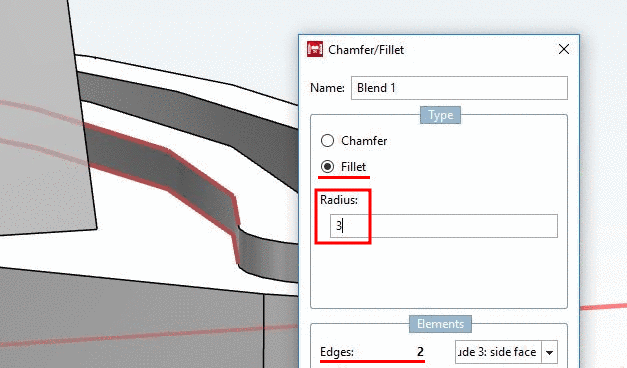

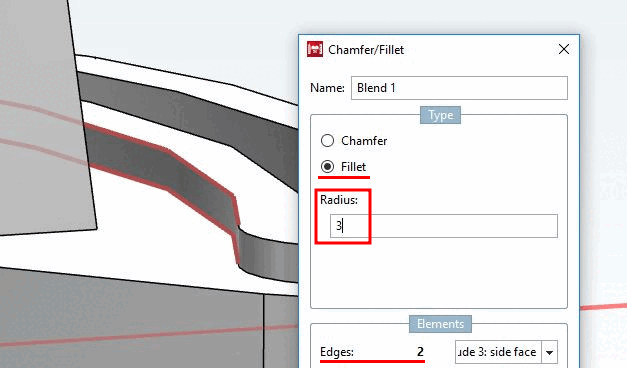

Selektion
der beiden Kanten und Definition der Fase/Rundung Radien "a" und "b" (hier 3 mm)

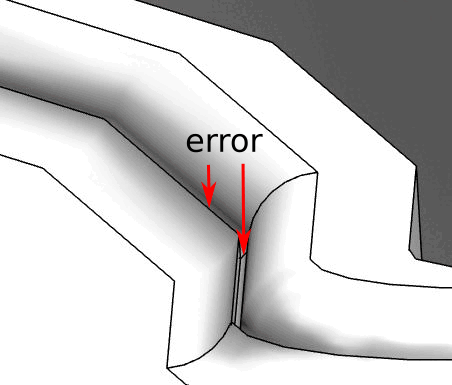

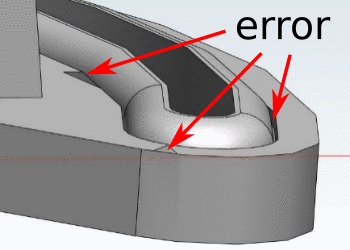

Diese
Vorgehensweise führt zu Fehlern.
Dasselbe gilt
für Fasen.
