7.6.2.3.2.  Type "Plan à distance

Créez un plan parallèle au plan actuellement sélectionné, à une distance spécifiée.

  1. Sélectionnez l'un des plans de base (XY/ZX/YZ) et cliquez sur la commande de menu contextuel Insérer un nouveau plan.... [Insert new plane...]

  2. Sous Type, sélectionnez Plan à distance [Plane with distance] dans la zone de liste.

  3. Saisissez une valeur sous Distance.

    Si vous activez l'option Autre direction [Other direction], la valeur du champ Distance est inversée et le plan de référence est orienté "à l'opposé".

-> Après confirmation par OK, le nouveau plan (plan) apparaît dans la zone de dialogue Historique 3D [3D History] avec le nom qui a été attribué dans la boîte de dialogue sous Nom [Name]. Par défaut,"Reference plane 1" est inscrit. Les autres plans de référence sont numérotés en continu. Si vous souhaitez modifier la référence pour une raison quelconque, vous pouvez le faire sur le "Plan de référence" à l'aide de la commande de menu contextuel Sélectionner une nouvelle référence [Select new reference].

[Remarque]Remarque

La vue 3D [3D view] visualise immédiatement les changements de valeurs et indique la position dans le système de coordonnées.

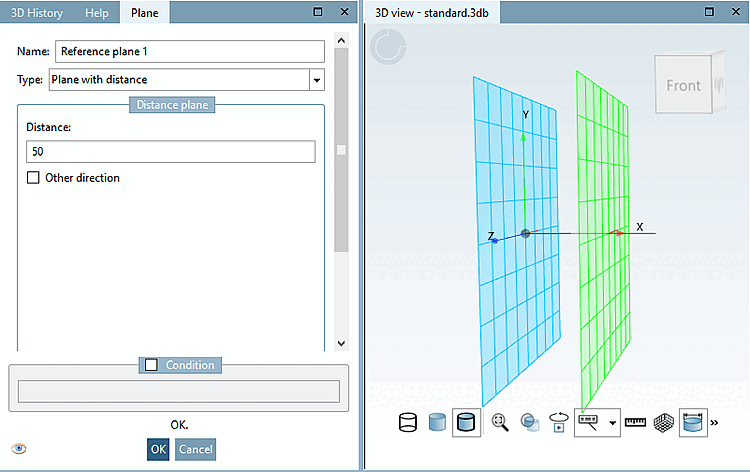

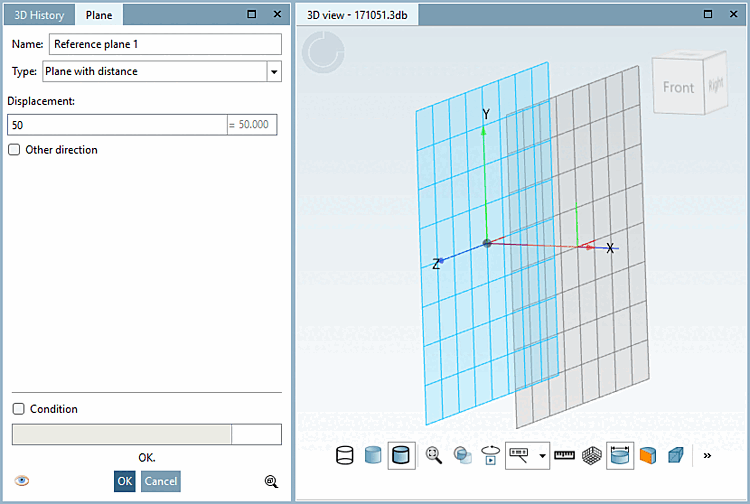

Plan à distance [Plane with distance]

Plan à distance [Plane with distance]

condition [Condition]: La création du plan de référence peut éventuellement être soumise à une condition. Saisissez par exemple B > 10.
