7.6.2.2.2. Typ "Ebene im Abstand"

Erzeugen Sie zur aktuell gewählten Ebene eine parallele Ebene in einem spezifizierten Abstand.

  1. Selektieren Sie eine der Basisebenen (XY/ZX/YZ) und klicken Sie auf den Kontextmenübefehl Neue Plane einfügen....

  2. Wählen Sie unter Typ im Listenfeld Ebene im Abstand.

  3. Tragen Sie unter Abstand einen Wert ein.

    Wenn Sie die Option Andere Richtung aktivieren, wird der Wert im Feld Abstand invertiert und die Referenzebene „entgegengesetzt“ ausgerichtet.

-> Nach Bestätigung mittels OK erscheint im Dialogbereich 3D Historie die neue Ebene (Plane) mit dem Namen, der im Dialog unter Name vergeben wurde. Per Default ist "Reference plane 1" eingetragen. Weitere Referenzebenen werden fortlaufend nummeriert. Sollten Sie die Referenz aus irgendeinem Grund ändern wollen, können Sie dies tun auf der "Referenz plane" mittels Kontextmenübefehl Neue Referenz wählen.

[Hinweis]Hinweis

Die 3D-Ansicht visualisiert unmittelbar Werteänderungen und zeigt die Position im Koordinatensystem.

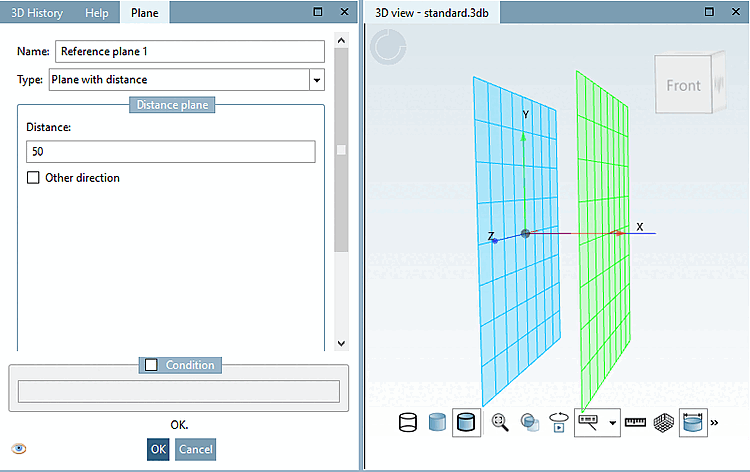

Ebene im Abstand

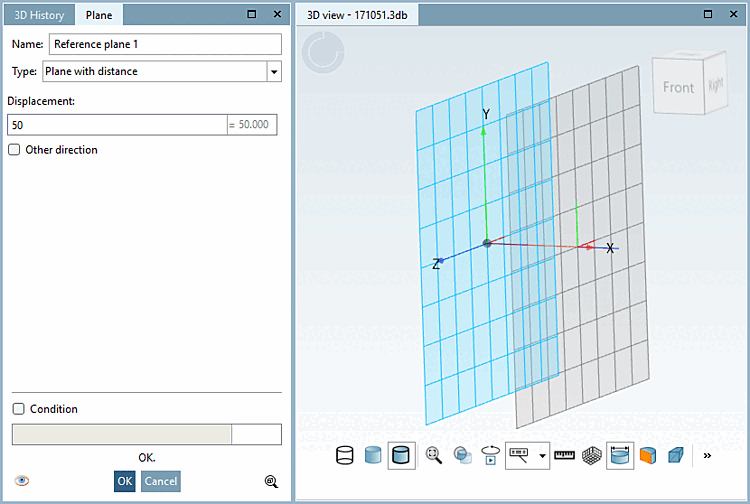

Ebene im Abstand

Bedingung: Das Erzeugen der Referenzebene kann optional von einer Bedingung abhängig gemacht werden. Tragen Sie beispielsweise B > 10 ein.
