5.12.11.3. Classification selon le code CEI 81346_2

La classification selon la norme EN 81346-2 est également obligatoire.

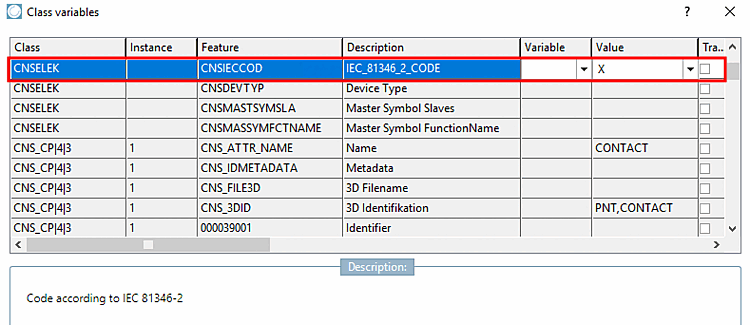

Mettre la valeur correspondante sous la classe CNSELEK -> Fonctionnalité CNSIECCOD avec la description IEC_81346_2_CODE.

La norme EN 81346-2 définit les lettres d'identification des classes principales pour le but et la tâche des objets. Pour plus de détails, voir https://de.wikipedia.org/wiki/EN_81346-> EN 81346-2 : Classification des objets et codage des classes (IEC 81346-2:2009)

Extrait du tableau des classes principales (A1) :

Lettre d'identification But ou mission
ADeux ou plusieurs buts ou tâches (remarque : cette classe est réservée aux objets pour lesquels aucun but principal ne peut être identifié)
BTransformation d'une variable d'entrée (propriété physique, état ou événement) en un signal destiné à être traité.
CStockage de matériel, d'énergie ou d'informations
......
XRelier des objets

Exemples :

Câble = W | Connecteur = X | Borne = X | Écran = P

Résultat en E3

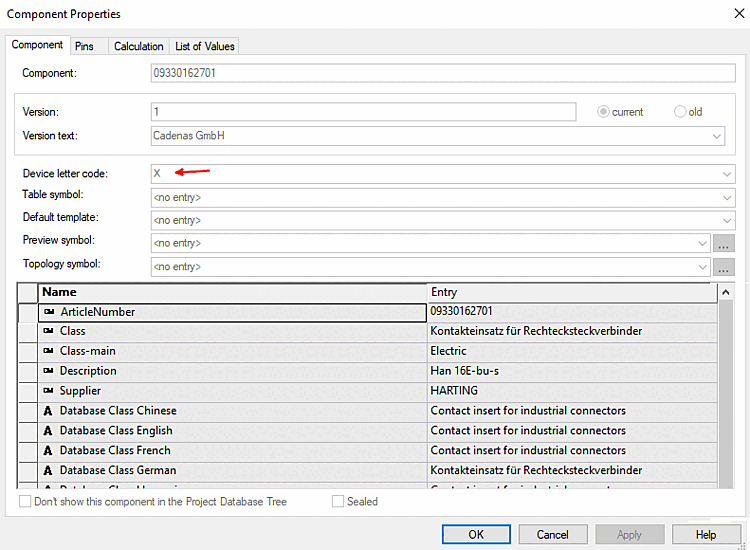

Component Properties - Code de la lettre de l'appareil et autres propriétés

Component Properties - Code de la lettre de l'appareil et autres propriétés
