[Remarque]Remarque

Condition préalable:

Tous les contacts électriques doivent être équipés d'un point d'attache [Connection point].

Pour les composants qui ont déjà été classifiés par le fabricant selon ECLASS, les informations peuvent être mappées sur la classification CNS. Sinon, les données 3D dans PARTsolutions (points de raccordement classifiés comme raccordements électriques) doivent être munies d'informations supplémentaires provenant de la fiche technique.

CADENAS prend en charge un certain sous-ensemble de propriétés de connexion (classe Electrical Connection ) définies dans le cadre de ECLASS ADVANCED. Cet ensemble peut être étendu à tout moment sur demande.

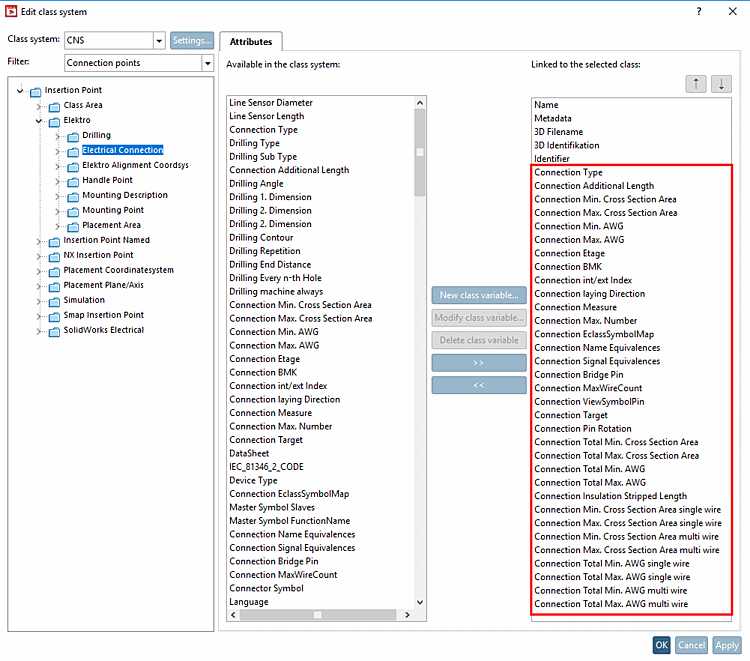

L'illustration suivante montre (encadré en rouge) les propriétés de connexion actuellement disponibles (Electrical Connection = CNS_CP|4|3 ) appelées sous PARTproject -> Extras Menu -> Systèmes de classes : Editer.. [Class systems: edit...].

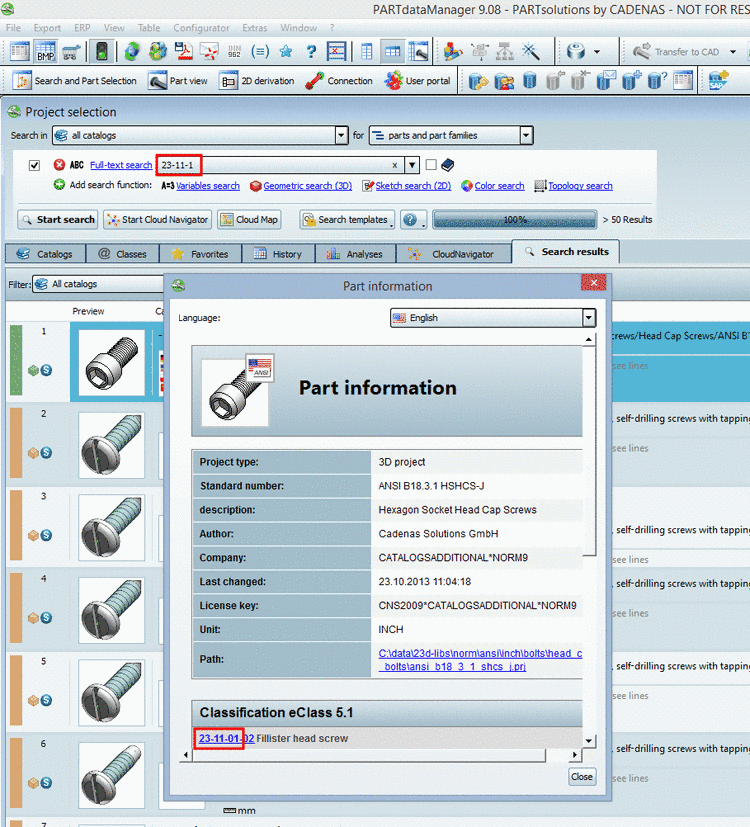

Système de classes [Class system] CNS -> Filtres Points d'assemblage [Connection points] -> Insertion Point -> Electrique -> Electrical Connection

Système de classes [Class system] CNS -> Filtres Points d'assemblage [Connection points] -> Insertion Point -> Electrique -> Electrical Connection

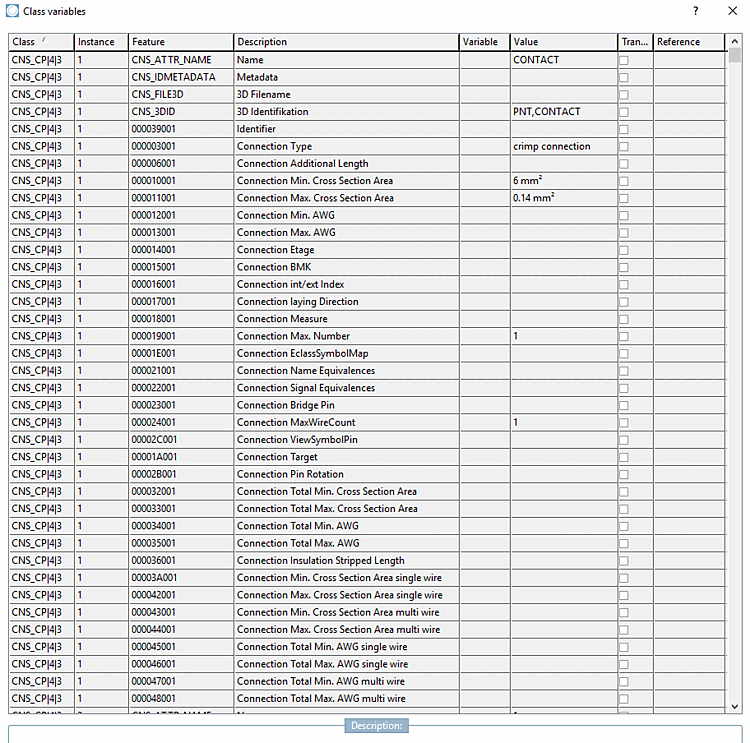

L'illustration suivante montre les propriétés de raccordement actuellement disponibles (Electrical Connection = CNS_CP|4|3 ) appelées sous PARTproject -> Editer le projet [Edit project] -> onglet Général [General] -> Caractéristiques (CNS)

Caractéristiques (CNS) -> Classe CNS_CP|4|3 (Electrical Connection)

Caractéristiques (CNS) -> Classe CNS_CP|4|3 (Electrical Connection)

La liste suivante reprend quelques caractéristiques à titre d'exemple et montre des valeurs possibles :

  • Type de connexion:

    Types de connexion actuellement pris en charge [de] / Connection Types [en] (extensible sur demande)

    Raccordement de la bandeAAR616
    Raccord à boulonsAAK940
    Serre-câbleAAK941
    Etrier de serrageAAK942
    Raccordement du circuit impriméWAA067
    Prise de courantAAR874
    Raccord à fiche plateBAA481
    Pince pour cadreAAK944
    Broche du connecteurAAR875
    ConnecteurWAA068
    Raccordement au railAAK946
    Raccordement de la boucleAAK945
    Raccord à visserWAA065
    Cosse à souderWAA066
    Raccord à ressortBAA461
    Connexion wire-wrapAAR617
    Connexion Push InDAA404

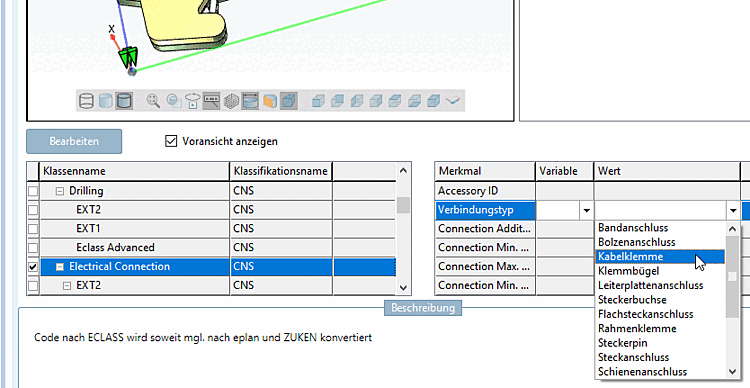

    Vous pouvez définir le type dans la boîte de dialogue Variables de classe [Class variables].

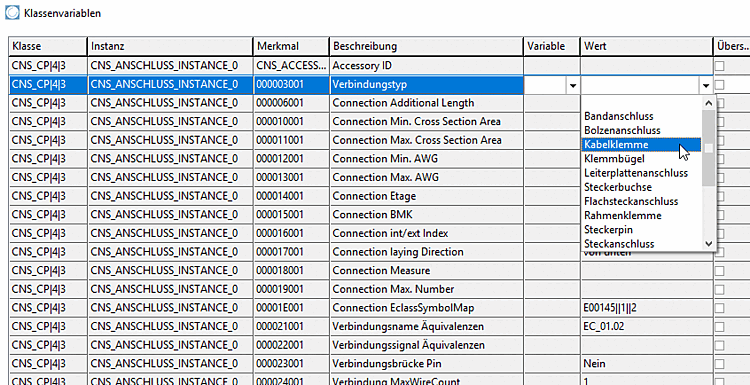

    En outre, vous pouvez également définir le type dans la zone de dialogue Éléments publiés [Published elements].

    [Remarque]Remarque

    Évitez dans tous les cas la saisie libre, mais choisissez le type souhaité dans la zone de liste afin d'éviter les erreurs.

  • Longueur supplémentaire de connexion:

    Valeur numérique en mm

  • Connexion Min. Max. Zone de section transversale:

    Valeur numérique en mm
